8.9.4. Снятие и установка ЭБУ системы отопления

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите колодку реле, чтобы иметь доступ к ЭБУ электровентилятора салона.

Снимите воздуховод подачи воздуха в переднюю левую часть салона.

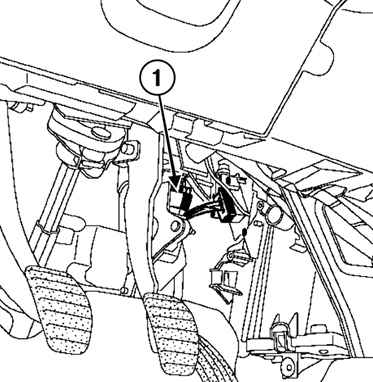

Рис. 8.145. Разъем датчика положения педали акселератора: 1 – разъем

Разъедините разъем датчика положения педали акселератора (рис. 8.145).

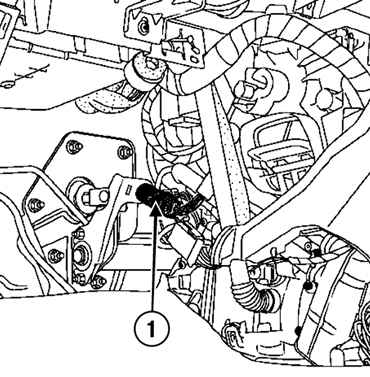

Рис. 8.146. Снятие выключателя стоп-сигнала: 1 – выключатель стоп-сигнала

Снимите выключатель стоп-сигнала, повернув его на четверть оборота (рис. 8.146).

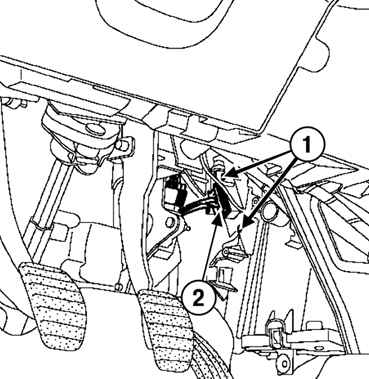

Рис. 8.147. Снятие креплений ЭБУ электровентилятора салона: 1 – болты крепления ЭБУ; 2 – разъем ЭБУ

Выверните два болта крепления ЭБУ электровентилятора салона и отсоедините разъем ЭБУ электровентилятора салона (рис. 8.147).

Немного раздвиньте лапки крепления ЭБУ.

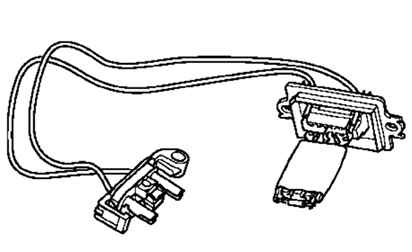

Рис. 8.148. ЭБУ электровентилятора салона

Снимите ЭБУ электровентилятора салона (рис. 8.148).

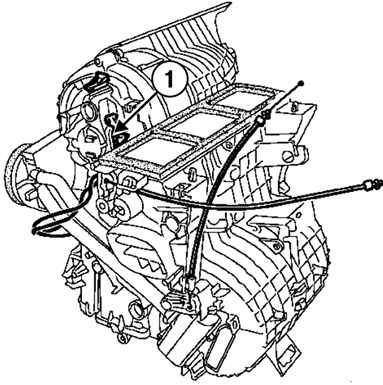

Рис. 8.149. Снятие колодки проводов с электровентилятора салона: 1 – колодка проводов

Снимите колодку проводов с электровентилятора салона (рис. 8.149).

ВНИМАНИЕ Потяните за шток, чтобы установить подвижную часть выключателя в исходное положение.

Рис. 8.150. Выключатель стоп-сигнала

Установите в гнездо выключатель стоп-сигнала (рис. 8.150).

Поверните выключатель стоп-сигнала на четверть оборота по часовой стрелке.

Установка производится в порядке, обратном снятию.

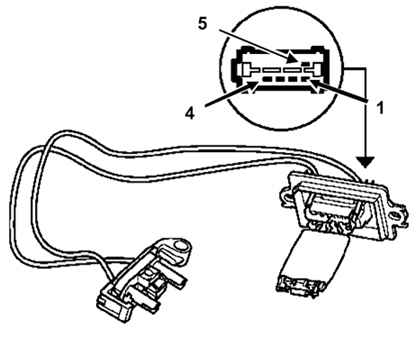

Рис. 8.151. Подключение ЭБУ

Смотри рис. 8.151
