8.9.5. Снятие и установка фильтра системы вентиляции салона

ПРИМЕЧАНИЕ Фильтр установлен перед каналом забора наружного воздуха и обеспечивает фильтрацию и очистку воздуха от загрязнений перед поступлением в салон.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

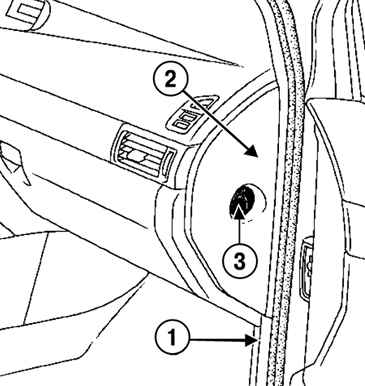

Рис. 8.152. Освобождение от крепления выключатель блокировки подушки безопасности пассажира: 1 – передняя облицовка панели порога; 2 – боковой щиток приборной панели; 3 – крепления выключателя блокировки подушки безопасности пассажира

Снимите переднюю облицовку панели порога, боковой щиток приборной панели и освободите от крепления выключатель блокировки подушки безопасности пассажира (рис. 8.152).

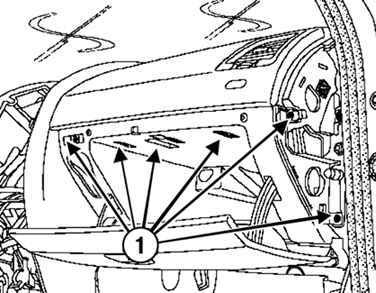

Рис. 8.153. Снятие вещевого ящика: 1 – винты крепления

Отверните винты крепления вещевого ящика и извлеките его (рис. 8.153).

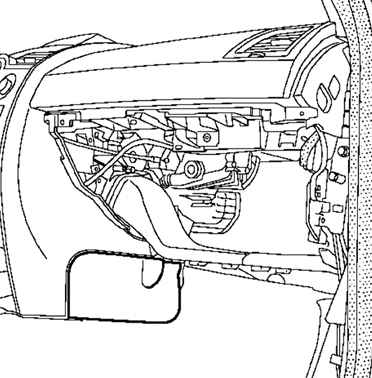

Рис. 8.154. Снятие облицовки

Снимите облицовку и отверните два винта крепления фильтра системы вентиляции салона (рис. 8.154).

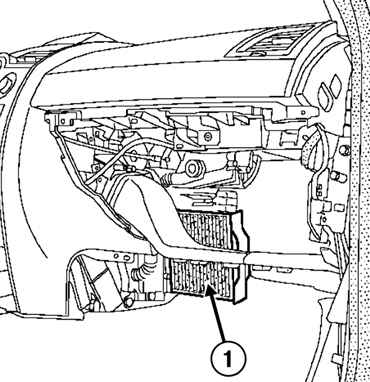

Рис. 8.155. Снятие фильтра: 1 – фильтр

Выньте фильтр (рис. 8.155).

Установка производится в порядке, обратном снятию.
