6.25. Снятие и установка ЭБУ ABS

Установите автомобиль на двухстоечный подъемник.

Снимите гидроблок в сборе.

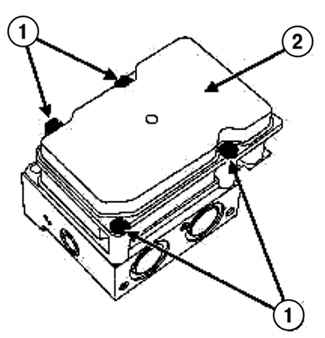

Рис. 6.99. Снятие ЭБУ: 1 – болты крепления; 2 – корпус ЭБУ

Открутите болты крепления ЭБУ на блоке регулирования давления и снимите ЭБУ (рис. 6.99).

Не очищайте блок регулирования давления.

Обязательно замените болты крепления ЭБУ.

Установите ЭБУ, удерживая его за края.

ПРИМЕЧАНИЕ Не надавливайте на Э БУ при установке, он должен встать на место без усилий.

Гидравлический насос должен быть плотно прижат к блоку регулирования давления.

При установке нового ЭБУ не забудьте закрепить вилочную часть разъема, расположенную между блоком регулирования давления и ЭБУ.

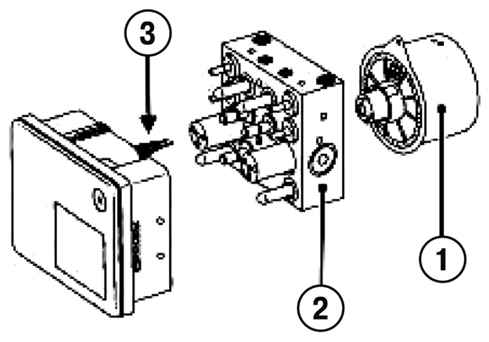

Рис. 6.100. Сборка блока ЭБУ: 1 – гидравлический насос; 2 – блок регулирования давления; 3 – разъем ЭБУ

Заверните болты крепления ЭБУ на блоке регулирования давления (рис. 6.100).

Затяните требуемым моментом 3 Н·м болты крепления ЭБУ спомощью приспособления (Mot. 1608).

Установите гидроблок в сборе.

Выполните конфигурирование индекса измерения скорости спомощью диагностического прибора.

Удалите коды неисправностей, запомненных ЭБУ.

Выполните дорожное испытание для подтверждения устранения неисправности.
