6.13. Снятие и установка передних тормозных колодок

Снятие
Установите автомобиль на двухстоечный подъемник.
Разблокируйте рулевое колесо.
Снимите передние колеса.

Снятие пружины и тормозного шланга

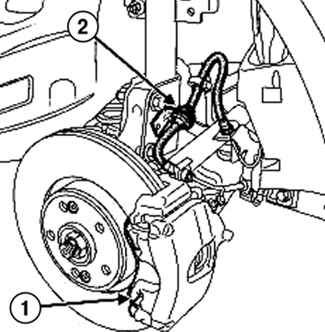

Рис. 6.59. Снятие пружины и тормозного шланга: 1 – пружина; 2 – тормозной шланг


Снимите пружину с передней части скобы и тормозной шланг с амортизаторной стойки (рис. 6.59).
Снимите два колпачка с направляющих пальцев.

Снятие болтов крепления направляющих пальцев

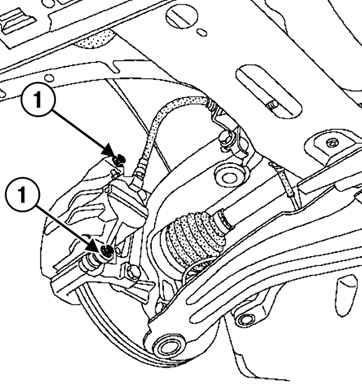

Рис. 6.60. Снятие болтов крепления направляющих пальцев: 1 – болты крепления


Открутите болты крепления направляющих пальцев (рис. 6.60).
Снимите тормозные колодки.
Подвесьте скобу к амортизаторной стойке.

Установка
Проверьте толщину тормозных колодок.
Замените неисправные детали.
Очистите:
– направляющие колодок;
– скобы тормозов;
– тормозные диски.
Переместите поршень внутрь цилиндра до упора.
Поверните скобу тормоза вверх.
Снимите тормозные колодки.
Проверьте состояние деталей тормозного механизма.
Замените неисправные детали.
Установите новые колодки.

Новые колодки
Рис. 6.61. Новые колодки: 1 – внутренние тормозные колодки; 2 – направление установки


Чтобы избежать шума при движении, установите внутренние тормозные колодки стрелкой вниз, как показано на рисунке 6.61.
Установите:
– болты крепления направляющих пальцев;
– пружину на переднюю часть скобы, начиная снизу.
3атяните требуемым моментом 30 Н·м болты крепления направляющих пальцев.
Закрепите тормозной шланг на амортизаторной стойке.

ВНИМАНИЕ
Не перекручивайте тормозной шланг.

Установите передние колеса.
3атяните требуемым моментом 105 Н·м крепления колес.

ПРИМЕЧАНИЕ
Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.
