6.10. Снятие и установка выключателя стоп-сигнала

Разъедините разъем выключателя стоп-сигнала.

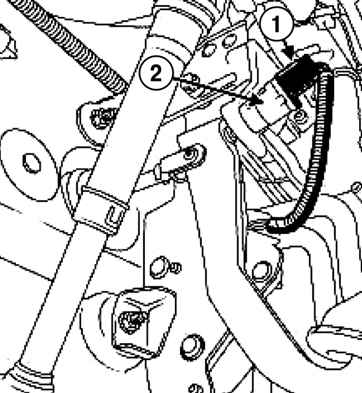

Рис. 6.48. Снятие выключателя стоп-сигнала: 1 – разъем выключателя; 2 – выключатель

Поверните выключатель стоп-сигнала на четверть оборота против часовой стрелки (рис. 6.48).

ПРИМЕЧАНИЕ Обращайтесь с выключателем стоп-сигнала с осторожностью. Шток допускается перемещать только при регулировке размера Х рис. 6.49).

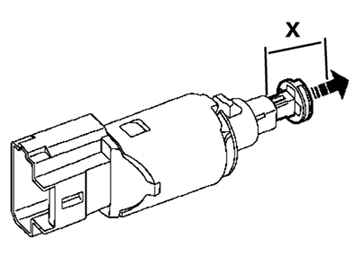

Рис. 6.49. Выключатель стоп-сигнала

Выключатель стоп-сигнала подлежит обязательной замене в следующих случаях:

– если шток отделялся от датчика;

– если требуется более чем трехкратное повторение регулировки размера Х.

Измерьте размер Х поршня.

Если размер Х меньше 17 мм, отрегулируйте его, осторожно потянув за конец штока (размер Х не превышает 18 мм).

Рукой нажмите на педаль тормоза.

Установите выключатель стоп-сигнала на педальный узел.

Зафиксируйте выключатель стоп-сигнала, повернув его на четверть оборота по часовой стрелке.

Осторожно верните педаль тормоза в исходное положение, придерживая ее рукой.

ПРИМЕЧАНИЕ Выключатель стоп-сигнала регулируется автоматически в зависимости от положения педали тормоза. При автоматической регулировке слышны щелчки перехода через фиксированные положения. Соедините разъем. Проверьте работу выключателя стоп – сигнала: – нажмите на педаль тормоза и убедитесь во включении стоп-сигнала; – отпустите педаль тормоза и убедитесь в выключении стоп-сигнала.
