2.3.9. Топливный бак (все двигатели)

Назначение клапанов и наливной горловины

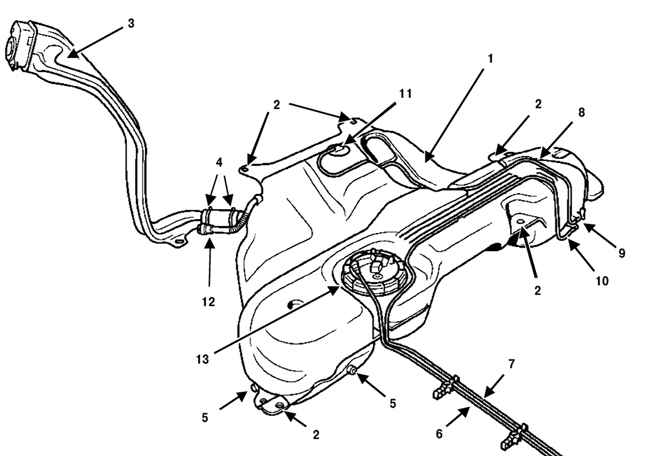

Рис. 2.215. Топливный бак: 1 – топливный бак; 2 – отверстия крепления; 3 – горловина наливного отверстия; 4 – крепежный хомут наливной горловины; 5 – кронштейны крепления тормозных трубопроводов; 6 – трубопровод подвода топлива; 7 – трубопровод подвода паров бензина; 8 – трубопровод отвода паров бензина к адсорберу (идущий от топливного бака); 9 – сообщение с атмосферой; 10 – адсорбер; 11 – клапан предотвращения переполнения бака и клапан предотвращения вытекания топлива при опрокидывании автомобиля; 12 – противонагнетательная трубка (дегазация при наполнении); 13 – топливный насос с датчиком уровня в сборе

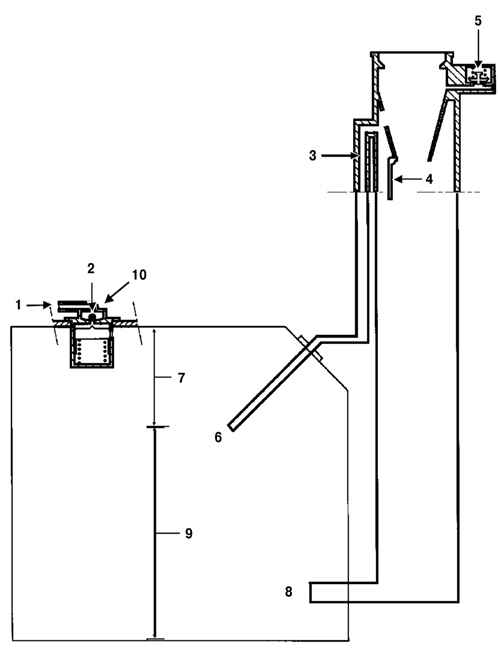

Рис. 2.216. Схема работы топливной системы: 1 – патрубок для трубопровода, идущего к адсорберу; 2 – шариковый клапан для предотвращения переполнения; 3 – противонагнетательная трубка при наполнении; 4 – ограничительный клапан; 5 – предохранительный клапан избыточного давления-разрежения; 6 – отверстие для выпуска воздуха во время заправки; 7 – полость для расширения топлива; 8 – заправочное отверстие; 9 – полезный объем топлива; 10 – клапан предотвращения переполнения бака и клапан предотвращения вытекания топлива при опрокидывании автомобиля
