2.3.5. Система топливоподачи (все двигатели)

В системе топливоподачи без ветви возврата топлива в бак давление подачи топлива не зависит от нагрузки двигателя.

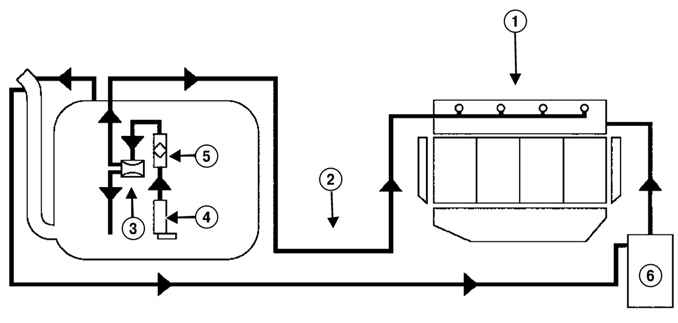

Рис. 2.211. Функциональная схема системы подачи топлива: 1 – рампа; 2 – топливопровод; 3 – реглятор давления; 4 – насос; 5 – топливный фильтр; 6 – адсорбер системы улавливания паров бензина

Система состоит из следующих элементов (см. рис. 2.211):

– рампы без штуцера сливного топливопровода и без регулятора давления топлива;

– единственного трубопровода, идущего от топливного бака;

– узла подачи топлива «насос – датчик уровня топлива – топливный фильтр», в состав которого входит регулятор давления, насос и топливный фильтр (узел находится в топливном баке);

– адсорбера системы улавливания паров бензина.
