2.3.4. Электромагнитный клапан регулирования давления наддува (двигатель F4R)

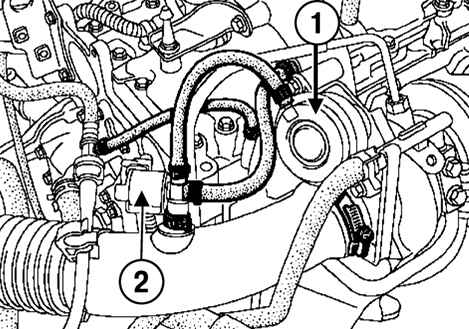

Рис. 2.209. Электромагнитный клапан регулирования давления наддува: 1 – пневмопривод; 2 – электромагнитный клапана

Пневмопривод регулятора давления наддува управляется электромагнитным клапаном по командам ЭБУ системы впрыска (рис. 2.209).

Пневмопривод регулятора давления наддува управляется электромагнитным клапаном по командам ЭБУ системы впрыска.

В исходном положении клапан регулятора давления наддува закрыт, а электромагнитный клапан открыт.

В открытом положении электромагнитный клапан соединяет выход турбокомпрессора (давление наддува) с пневмоприводом, поэтому давление наддува воздействует непосредственно на пневмопривод и клапан регулятора давления открывается.

При управлении электромагнитным клапаном сигнал давления наддува (замеренного на выходе турбокомпрессора) подается на вход турбокомпрессора. Следовательно, давление наддува с пневмопривода снимается, и клапан регулятора давления закрывается.

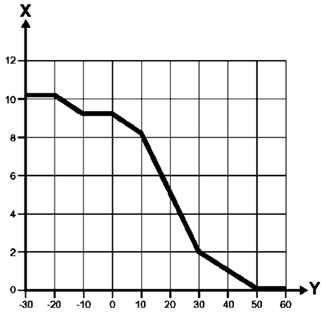

После запуска двигателя напряжение питания поступает на электромагнитный клапан, который в исходном положении открыт. Однако в течение определенного промежутка времени, продолжительность которого зависит от температуры охлаждающей жидкости, давление наддува ограничивается и частота вращения коленчатого вала двигателя не может превысить 2500 мин^–1.

Это необходимо, чтобы масло успело поступить к подшипникам турбокомпрессора.

Рис. 2.210. Схема регулирования давления наддува
