2.3.3. Проверка регулятора давления топлива (двигатель F4R)

ВНИМАНИЕ

Нельзя регулировать шток регулятора давления турбонаддува.

Снимите турбокомпрессор.

ВНИМАНИЕ

Проверка не может выпоняться с установленным турбокомпрессором.

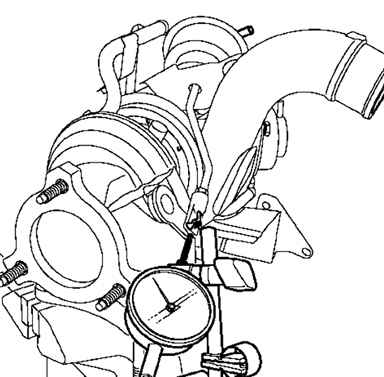

Рис. 2.208. Проверка регулятора давления топлива

Используйте магнитную стойку с индикатором, ножка которого устанавливается на торец штока привода клапана регулятора давления наддува (насколько возможно соосно со штоком) (рис. 2.208).

Подайте постепенно давление на пневмопривод регулятора давления с помощью вакуумного насоса.

При давлении 331 Мбар ход штока равен 1 мм.

При давлении 544 Мбар ход штока равен 5 мм.
