2.2.10.5. Проверка осевого перемещения распределительных валов

Установите распределительные валы, обеспечив правильность их положения, и крышку головки блока цилиндров.

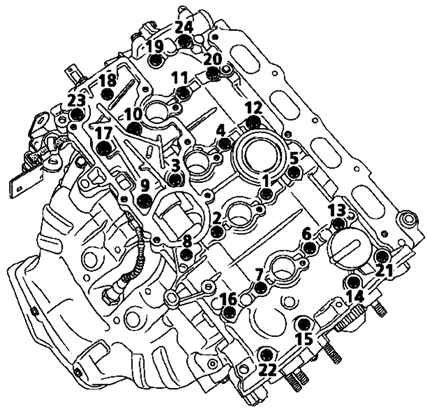

Рис. 2.116. Порядок затягивания болтов крепления крышки и головки блока цилиндров

Затяните в показанном на рисунке 2.116 порядке требуемым моментом:

– болты крепления головки блока цилиндров 13–20–22–23 (8 Н·м),

– болты крепления крышки головки цилиндров с 1–12, с 14–19 и 21–24 (15 Н·м).

Ослабьте затяжку болтов крепления крышки головки цилиндров 13–20–22–23.

Затяните в указанном порядке требуемым моментом болты крепления крышки головки цилиндров 13–20–22–23 (15 Н·м).

Закрепите магнитную стойку на головке блока цилиндров, используя для этого крепежную планку приспособления (Mot. 588), притянув ее болтами крепления маслоотделителя и распорными втулками, имеющими следующие размеры:

– наружный диаметр 18 мм,

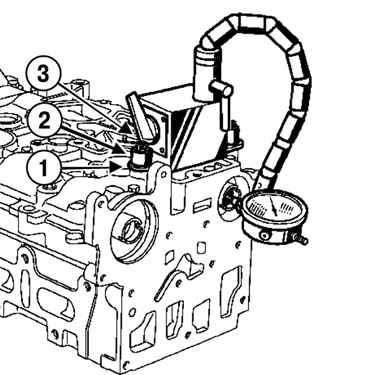

Рис. 2.117. Установка магнитной стойки на головке блока цилиндров: 1 – крепежная планка; 2 – распорные втулки; 3 – болты

– диаметр отверстия под болт 89 мм, -высота 15 мм (рис. 2.117).

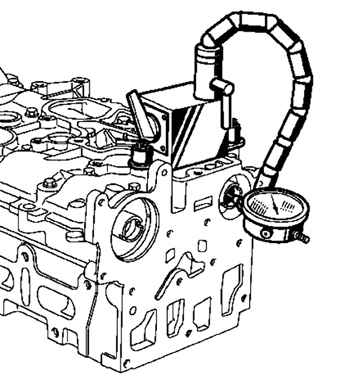

Рис. 2.118. Проверка осевого перемещения

Проверьте осевое перемещение, которое должно находиться в пределах 0,08–0,178 мм (рис. 2.118).

Снимите крышку головки блока цилиндров и распределительные валы.
