2.2.10.3. Проверка герметичности головки блока цилиндров

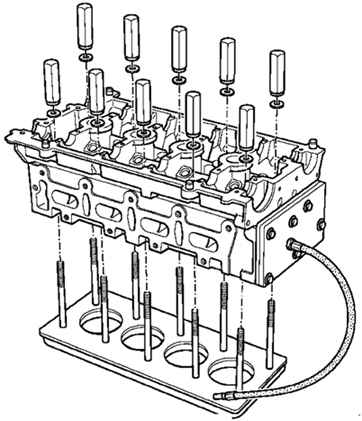

Рис. 2.112.

Проверьте головку блока цилиндров на наличие трещин с помощью специального приспособления (рис. 2.112).

Рис. 2.113. Высота кулачков

Измерьте высоту кулачков (рис. 2.113).

Высота кулачков:

впускные: 40,661 ± 0,03 мм;

выпускные: 40,038 ± 0,03 мм.
