2.2.10.4. Проверка диаметров опорных шеек и отверстий опор распределительных валов

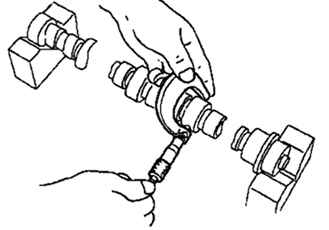

Рис. 2.114. Измерение диаметров опорных шеек

Измерьте диаметр опорных распределительных валов (рис. 2.114).

Диаметр шеек распределительного вала:

– шейки №1,2, 3, 4, 5 – 24,979–25,000 мм;

– шейка № 6 – 27,979–28,000 мм.

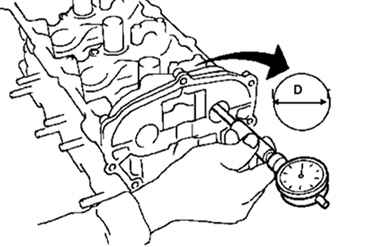

Рис. 2.115. Измерение диаметров отверстий опор распределительных валов

Измерьте диаметр каждого отверстия опор распределительных валов (рис. 2.115).

Диаметр отверстий опор распределительных валов:

– шейки №1,2, 3, 4, 5 – 25,040–25,061 мм;

– шейка № 6 – 28,040–28,061 мм.
