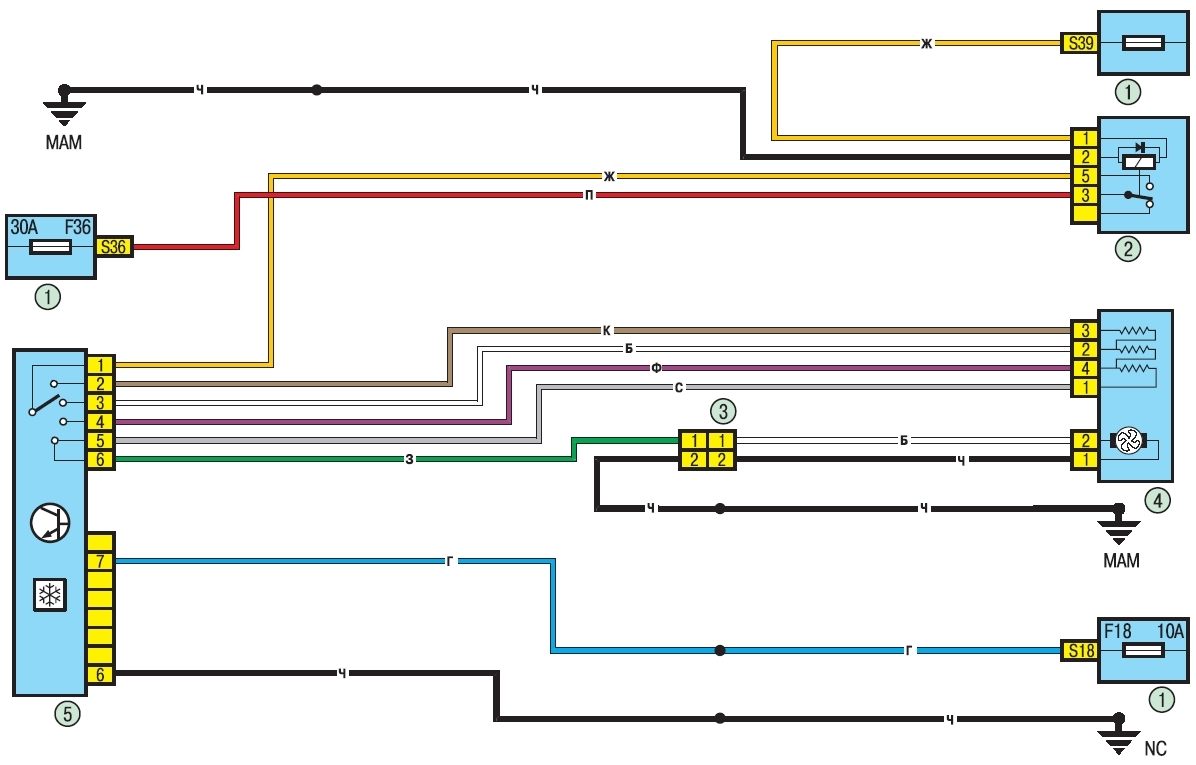

19.9. Схема 9. Электровентилятор системы отопления и вентиляции салона

1 - блок предохранителей в салоне (см. рис. 10.1); 2 - реле 233 (см. рис. 10.2а и 10.2б); 3 - разъем проводки электровентилятора системы охлаждения/панели приборов; 4 - электровентилятор си
