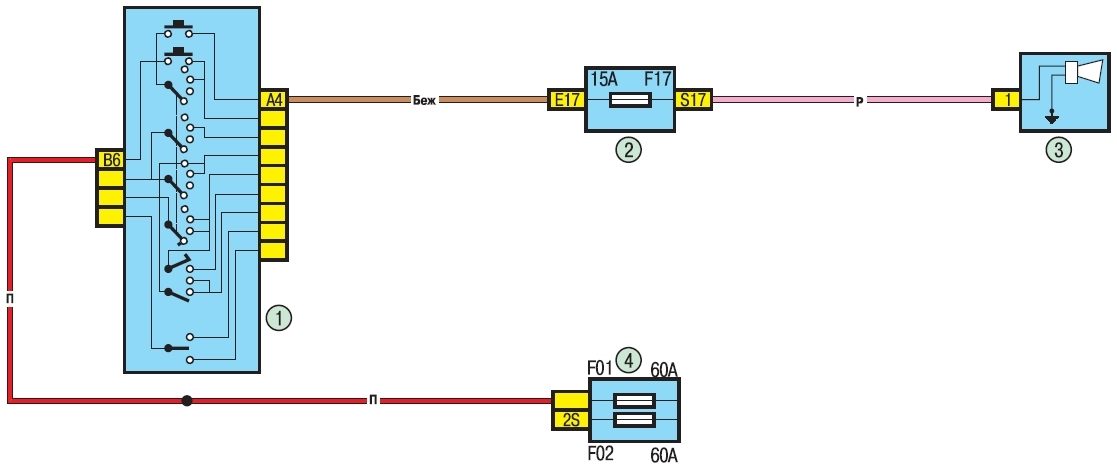

19.15. Схема 15. Звуковой сигнал

1 - рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 - блок предохранителей в салоне (см. рис. 10.1); 3 - звуковой сигнал; 4 - блок предохранителей 597А в моторном отсеке (см
