19.8. Схема 8. Электрообогрев заднего стекла

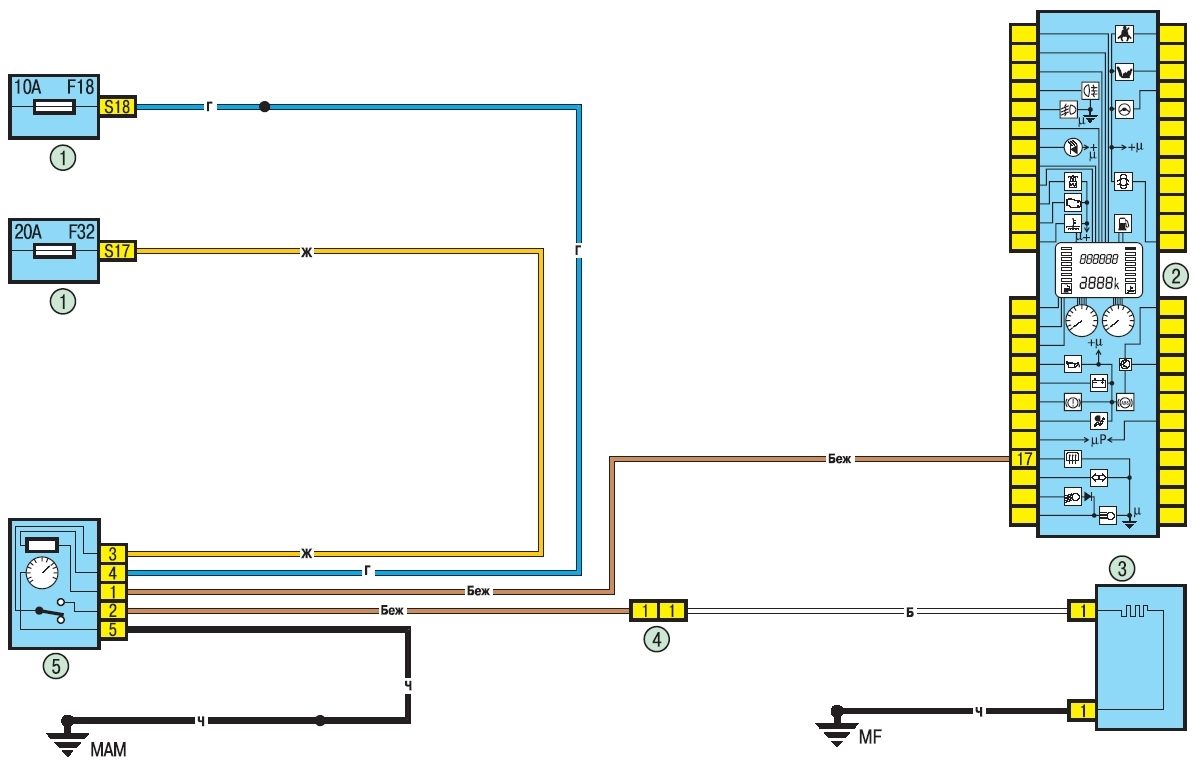

Схема 8. Электрообогрев заднего стекла
1 - блок предохранителей в салоне (см. рис. 10.1); 2 - комбинация приборов; 3 - электрообогрев заднего стекла; 4 - разъем электропроводки панели приборов/левой задней части кузова; 5 - выключатель электрообогрева за
