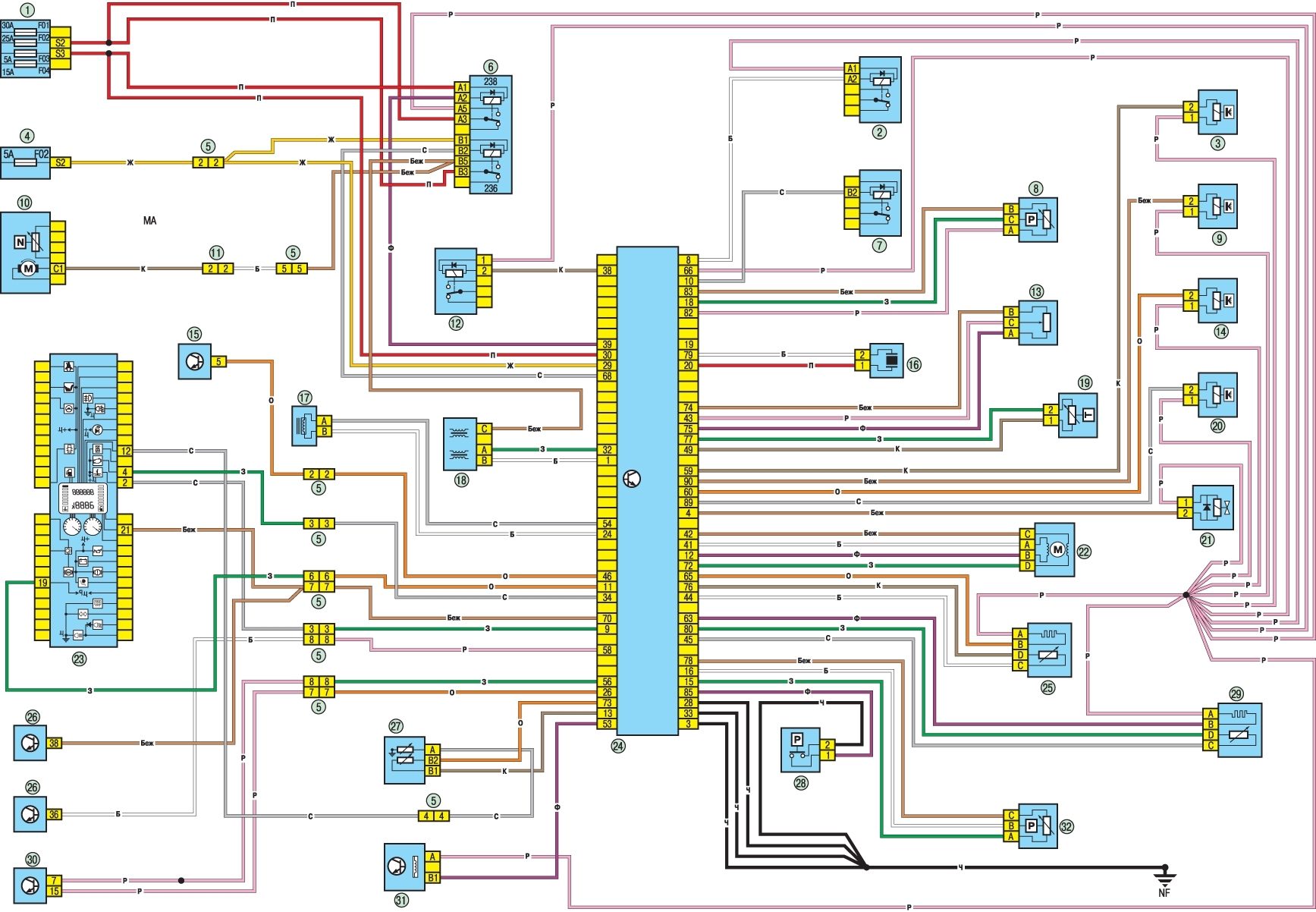

19.3. Схема 3. Система управления двигателем

1 - блок предохранителей 597В в моторном отсеке (см. рис. 10.2а и 10.2б); 2 - блок реле 784 в моторном отсеке, реле 700 (см. рис. 10.2а и 10.2б); 3 - форсунка 1-го цилиндра; 4 - блок предохранителей в салоне (см. ри
