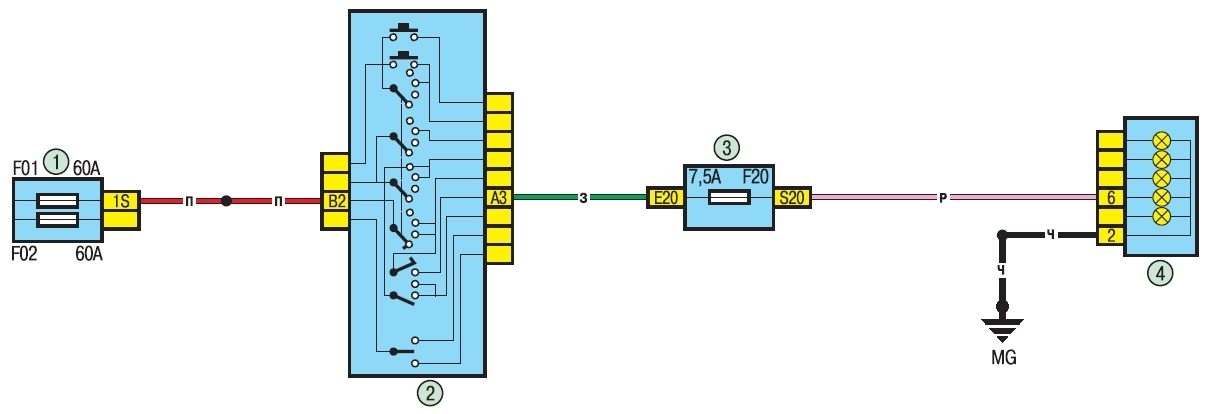

19.21. Схема 21. Задний противотуманный фонарь

1 - блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.2б); 2 - рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 - блок предохранителей в салоне (
