7.3.8. Электрические элементы управления коробкой передачБлокиратор стартера и включатель фонарей заднего хода
|
|

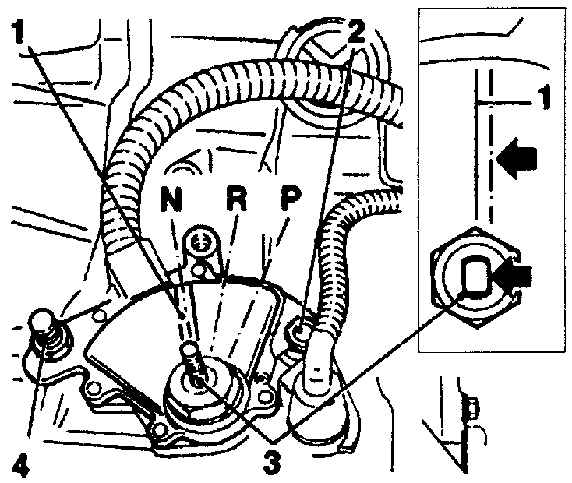

1. Маркировка
2. Болт
3. Вал механизма выбора передач
4. Болт
|
Блокиратор стартера и включатель фонаря заднего хода
Блокиратор стартера и включатель фонарей заднего хода включает фонари заднего
хода при установке механизма выбора передач в соответствующее положение и предотвращает
запуск двигателя, когда включена любая передача.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите рычаг селектора в положение
N. |
| 2. Для доступа к выключателю снимите аккумулятор
и опору аккумулятора. |
| 3. Снимите трос селектора с рычага выбора
передач на коробке передач. Отвинтите гайку и снимите рычаг с вала
механизма выбора передач. |
| 4. Отсоедините электрический разъем выключателя,
расположенный на проводах. |
| 5. На двигателе 1,8 и 2,0 л извлеките щуп для
измерения уровня масла в коробке передач, отвинтите гайку и снимите
трубу щупа. |
| 6. Отвинтите гайку с вала выбора передач. |
| 7. Отвинтите болт крепления пластины выключателя
и извлеките выключатель из моторного отсека. |
| 8. Установка производится в последовательности,
обратной снятию. При этом необходимо произвести регулировку выключателя. |
|
Регулировка
Предупреждение
 Перед регулировкой выключателя
проверьте, что трос селектора правильно отрегулирован.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите рычаг селектора в положение
N. |
| 2. Для доступа к выключателю снимите аккумулятор
и опору аккумулятора. |
| 3. Снимите трос селектора с рычага выбора
передач на коробке передач. Отвинтите гайку и снимите рычаг с вала
механизма выбора передач. |
| 4. На коробке передач, установленной в нейтральное
положение, шайбы на валу механизма выбора передач должны быть параллельны
маркировке на корпусе выключателя (см. рис. Блокиратор
стартера и включатель фонарей заднего хода). Если необходимо произвести
регулировку, ослабьте болты крепления корпуса выключателя и поворачивайте
выключатель в требуемое положение. |
| 5. Установите рычаг выбора передач и закрепите
гайкой. Подсоедините трос селектора к рычагу и закрепите скобой. |
| 6. Установите аккумулятор и проверьте работу
выключателя. |
|
|
