5.2.10.2. Двигатели 2,0 лИЗМЕРИТЕЛЬ ПОТОКА ВОЗДУХА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите зажигание и отсоедините
электрический разъем от измерителя потока воздуха. |
|

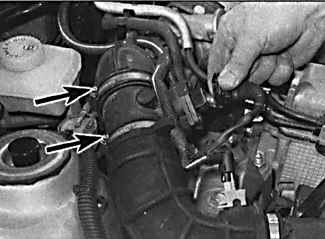

2. Ослабьте хомуты (указаны
стрелками), освободите измеритель потока воздуха от впускных каналов
и снимите его. |
| 3. Установка производится в последовательности,
обратной снятию. |
|
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА
Предупреждение
 На двигателях турбо с высоким
давлением датчик температуры воздуха является составной частью измерителя потока
воздуха.
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите зажигание, отсоедините электрический
разъем и извлеките датчик из впускного канала. |
| 2. Установка производится в последовательности,
обратной снятию. |
|
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. В салоне автомобиля отвинтите
зажимы и снимите отделку нижней части панели приборов со стороны водителя. |

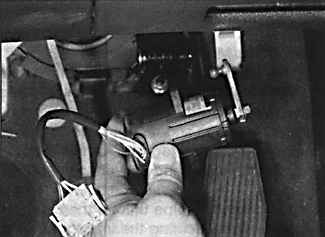

| 2. Отсоедините электрический разъем
от датчика, который расположен на верхней части педали. |
| 3. Снимите скобу шарового шарнира
тяги и снимите тягу с датчика. |
 |
4. Отвинтите винты и снимите
датчик с кронштейна педали. |
| 5. Установка производится в последовательности,
обратной снятию. |
|
ДАТЧИК КОЛЕНЧАТОГО ВАЛА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. О Отвинтите винты и снимите
пластиковый кожух с верхней части головки блока цилиндров. |
| 2. Для доступа к датчику поднимите
переднюю часть автомобиля и зафиксируйте на подставках. |
|

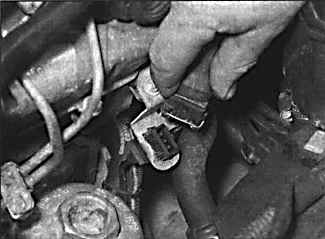

3. Отсоедините электрический
разъем датчика от жгута проводов. |
 |

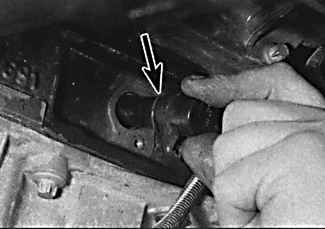

4. Отвинтите болт (указан стрелкой) и снимите
датчик с блока цилиндров. |
| 5. Установка производится в последовательности,
обратной снятию, при этом необходимо на датчик установить новое уплотнительное
кольцо. |
|
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Датчик установлен с передней правой стороны головки блока цилиндров.
ДАТЧИК ПРЕВЫШЕНИЯ ДАВЛЕНИЯ
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтите винты и снимите пластиковый
кожух с верхней части головки блока цилиндров. |
|

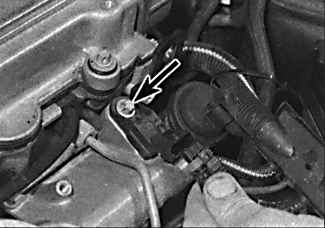

2. Отвинтите винты, крепящие
кронштейн жгута проводов к верхней части впускного коллектора и отсоедините
электрический разъем (указан стрелкой) от датчика превышения давления. |
| 3. Отвинтите болт и снимите датчик
с верхней части впускного коллектора. |
| 4. Установка производится в последовательности,
обратной снятию, при этом необходимо установить на датчик новое уплотнительное
кольцо. |
|
ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите переднюю часть автомобиля
и зафиксируйте на подставках. |
| 2. Слейте моторное масло. Установите
новое уплотнительное кольцо на маслосливную пробку и завинтите ее
в масляный поддон. |
|

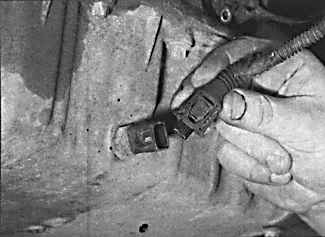

3. Отсоедините электрический
разъем (на фото) и отвинтите датчик от передней части масляного поддона. |
| 4. Установка производится в последовательности,
обратной снятию. Залейте в двигатель моторное масло. |
|
ЭЛЕКТРОННОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО (ECU)
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите рычаги стеклоочистителей и снимите
провод массы с аккумулятора. |
| 2. Отвинтите пластиковые гайки от осей рычагов
стеклоочистителей. |
| 3. Снимите резиновое уплотнение с верхней
части перегородки моторного отсека. |
| 4. Снимите пластиковый кожух от основания ветрового
стекла. |
| 5. Отвинтите гайки и снимите защитный кожух
блока ECU. |
| 6. Освободите фиксаторы и отсоедините электрический
разъем от блока ECU. |
| 7. Отвинтите гайки и снимите блок ECU. |
| 8. Установка производится в последовательности,
обратной снятию. |
|
|
