5.2.17. Впускной коллектор

Снятие и установка

ДВИГАТЕЛИ 1,7 Л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Ослабьте хомуты, крепящие впускной воздушный канал к кожуху воздушного фильтра и снимите его с двигателя.

3. Ослабьте хомуты и отвинтите болты, крепящие впускной воздушный канал турбонагнетателя и снимите его с головки блока цилиндров.

4. Отвинтите болты, крепящие трубу воздухозаборника теплообменника к коллектору головки блока цилиндров и отсоедините трубу от коллектора. Ослабьте хомут крепления другой стороны трубы и снимите трубу с двигателя.

5. Ослабьте хомут и снимите вакуумный шланг топливного насоса от задней части коллектора.

6. Отвинтите винты и снимите кронштейн жгута проводов с коллектора.

7. Равномерно и постепенно отвинтите болты и гайки, крепящие впускной коллектор к головке блока цилиндров.

8. Снимите впускной коллектор вместе с прокладкой.

9. Проверьте, что сопрягаемые поверхности впускного коллектора и головки блока цилиндров, чистые и сухие и установите новую прокладку на стойки коллектора.

Установите коллектор и, работая в диагональной последовательности, равномерно и постепенно затяните гайки и болты крепления коллектора требуемым моментом.

Установите кронштейн жгута проводов.

Подсоедините вакуумный шланг топливного насоса к коллектору.

Установите трубу воздухозаборника теплообменника, используя новую прокладку. Затяните болты крепления трубы и подсоедините впускной шланг.

Установите впускные каналы и подсоедините аккумулятор.

ДВИГАТЕЛИ 2,0 Л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора. Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.
2. На двигателях турбо низкого давления снимите металлическую и эластичную трубу, связывающую выпускной коллектор с турбонагнетателем, а на двигателях турбо высокого давления снимите трубу, соединяющую коллектор с теплообменником.

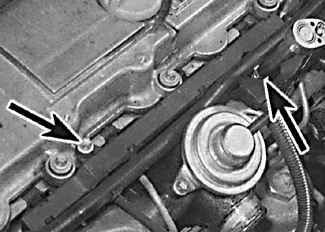

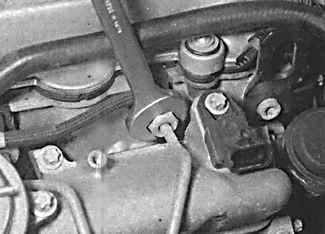

	3. Отвинтите винты (указаны стрелками) крепления кронштейна жгута проводов к верхней части впускного коллектора.

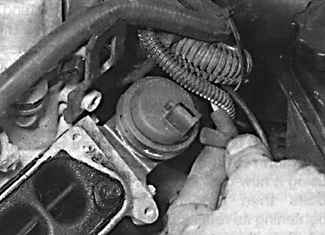

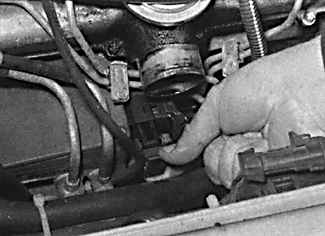

	4. Отсоедините электрические разъемы от датчиков охлаждающей жидкости, топливного насоса высокого давления, датчика коленчатого вала и датчика превышения давления коллектора и переместите кронштейн жгута проводов в сторону от коллектора.

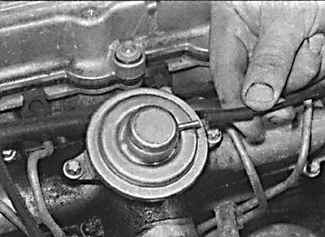

	5. Снимите вакуумную трубу с клапана системы повторного сжигания отработанных газов, расположенного на верхней части коллектора.

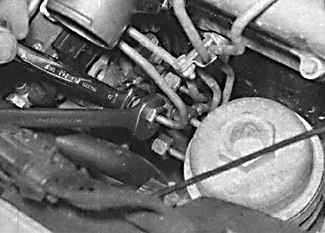

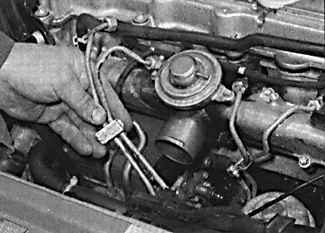

	6. Отвинтите соединительную гайку крепления трубы подачи топлива к форсунке.

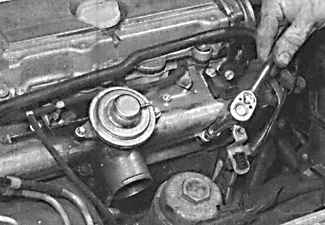

	7. Отвинтите соединительную гайку крепления трубы подачи топлива к топливному насосу.
	8. Снимите трубопроводы подачи топлива от топливного насоса к топливным форсункам.
	9. Равномерно и постепенно отвинтите болты и снимите верхнюю часть коллектора.
	10. Для того чтобы снять нижнюю секцию впускного коллектора, отсоедините вакуумную трубу от клапана диафрагмы.

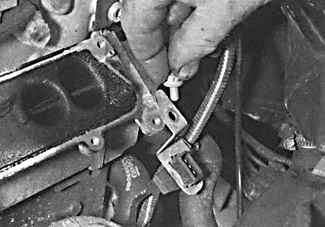

	11. Отвинтите болт крепления кронштейна электрического разъема.

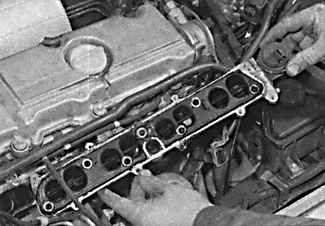

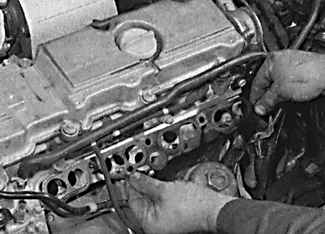

	12. Равномерно и постепенно отвинтите гайки крепления и снимите нижнюю секцию коллектора с прокладкой с головки блока цилиндров.
	13. Установите нижнюю секцию впускного коллектора вместе с прокладкой на головку блока цилиндров и закрепите гайками, затягивая их в диагональной последовательности.
14. Подсоедините вакуумный шланг клапана диафрагмы и установите кронштейн с электрическим разъемом.
15. Установите верхнюю секцию впускного коллектора вместе с прокладкой и закрепите болтами.
16. Установите кронштейн жгута проводов на верхнюю часть коллектора и закрепите болтами. Подсоедините электрические разъемы и подсоедините вакуумную трубу к клапану повторного сжигания отработанных газов.
17. Установите впускной воздушный канал и установите пластиковый кожух на головку блока цилиндров.
18. Подсоедините аккумулятор, запустите двигатель и проверьте герметичность топливной системы.
