5.4.12. Электромагнитный клапан остановки двигателя

Единственный электрический узел в системе впрыска – это электромагнитный клапан остановки двигателя, который расположен на верхней части топливного насоса высокого давления. Если неисправен электромагнитный клапан остановки двигателя или цепь его питания, двигатель невозможно запустить, так как будет перекрыта подача топлива к топливным форсункам.

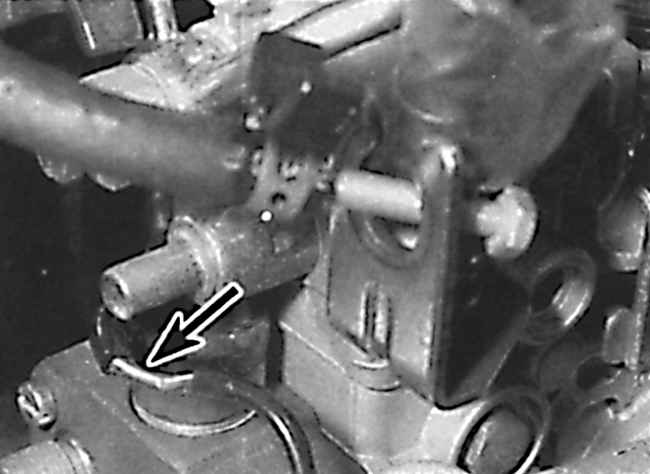

Расположение питающего провода электромагнитного клапана остановки двигателя

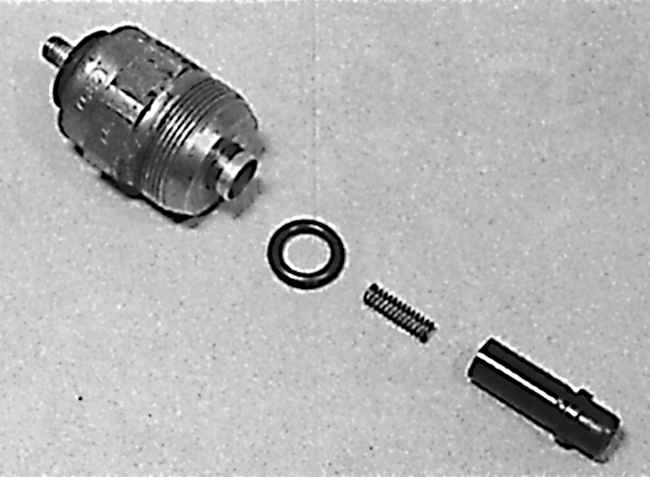

Электромагнитный клапан остановки двигателя, уплотнительное кольцо, пружина и плунжер

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной коллектор.

2. Снимите резиновый чехол с верхней части клапан, отвинтите гайку и снимите питающий провод (см. рис. Расположение питающего провода электромагнитного клапана остановки двигателя).

3. Вывинтите электромагнитный клапан и извлеките из топливного насоса плунжер и пружину (см. рис. Электромагнитный клапан остановки двигателя, уплотнительное кольцо, пружина и плунжер).

4. Установка производится в последовательности, обратной снятию.
