14.21. Снятие и установка контрольных ламп и печатной платы комбинации приборов

Контрольные лампы

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите комбинацию приборов.

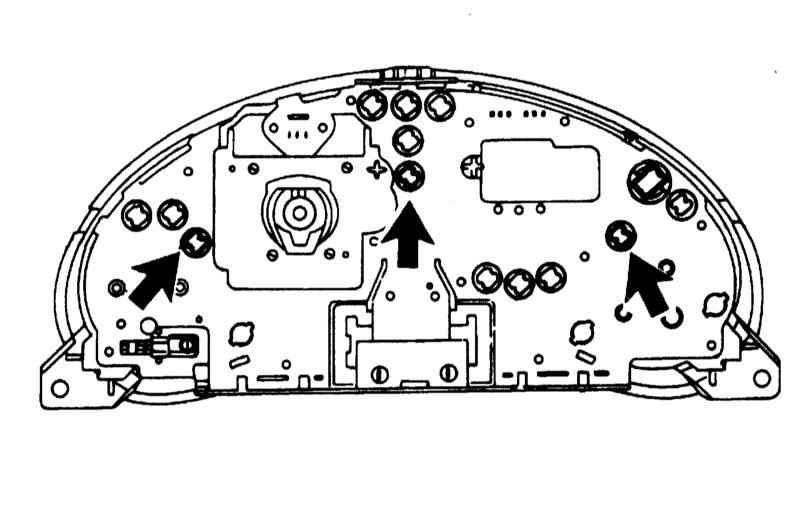

Снимите соответствующий патрон контрольной лампы (К/Л) или подсветки приборов, повернув патрон влево. Стрелки указывают на патроны ламп подсветки приборов Запишите положение ламп для последующей установки.

Патроны контрольных ламп

Печатная плата

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите все К/Л.

Снимите все приборы, указатели и стабилизатор напряжения.

Осторожно снимите печатную плату с корпуса комбинации приборов.

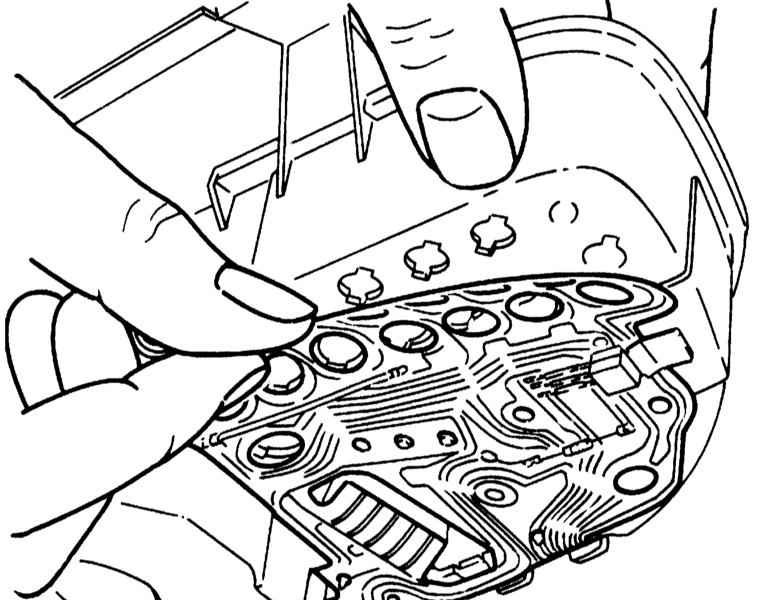

Снятие печатной платы с комбинации приборов
