- Выверните винты крепления и снимите накладки рулевой колонки. Чтобы вывернуть винты (2) на лицевой стороне, поверните рулевое колесо на 90 град. Комбинацию приборов можно вынуть не снимая рулевое колесо.
Винты крепления накладок рулевой колонки
- Снимите резиновый чехол замка зажигания.
- Выверните винты крепления и снимите защитную панель комбинации приборов (обратитесь к сопроводительной иллюстрации).
- Отсоедините вал спидометра от РКПП Снимите резиновый уплотнитель вала спидометра с переборки двигательного отсека.

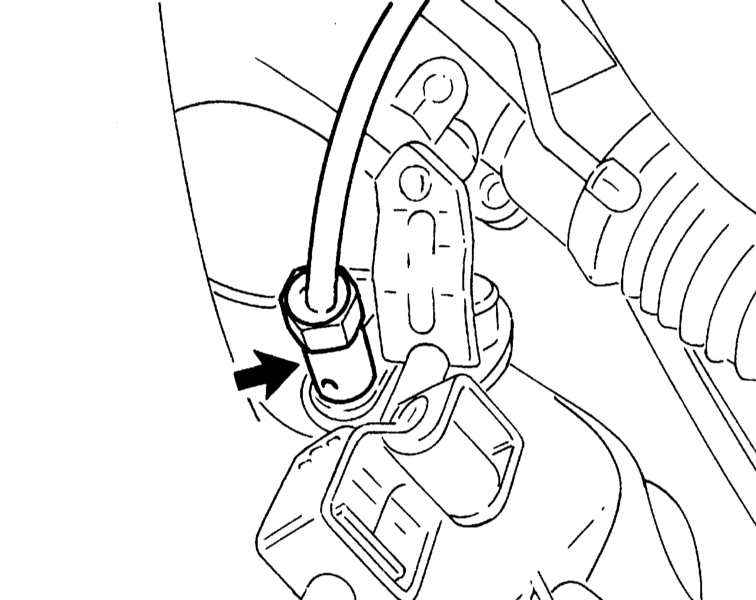

Крепление вала спидометра к РКПП
- Выверните винты крепления комбинации приборов (стрелка внизу). Осторожно отведите небольшой отверткой стопорные скобы (стрелка вверху) и выньте комбинацию приборов из панели приборов При этом следите за тем, чтобы вал спидометра оставался подвижным. При необходимости попросите помощника продвинуть вал в салон.

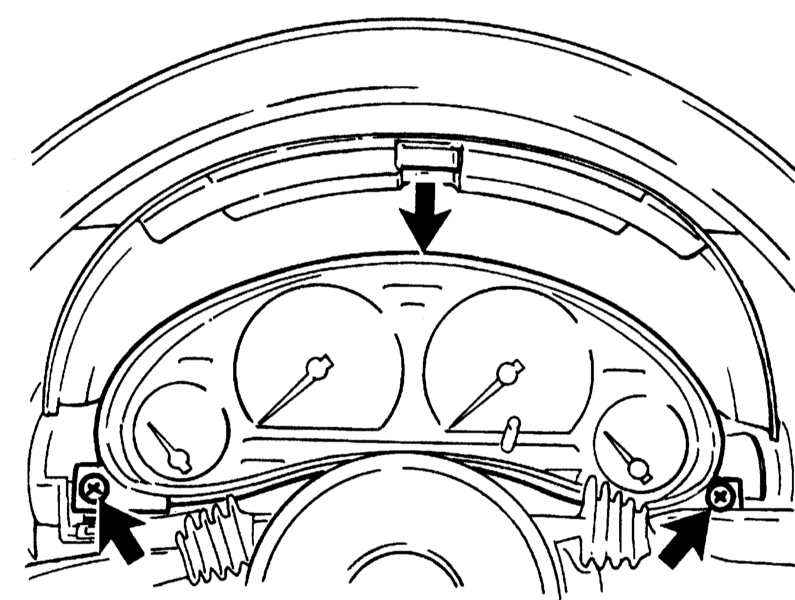

Снятие комбинации приборов
- На моделях
до 08.1996 г. выпуска
отсоедините вал спидометра сзади от комбинации приборов. Для этого прижмите пальцем пружинный стопор и отделите вал от спидометра.

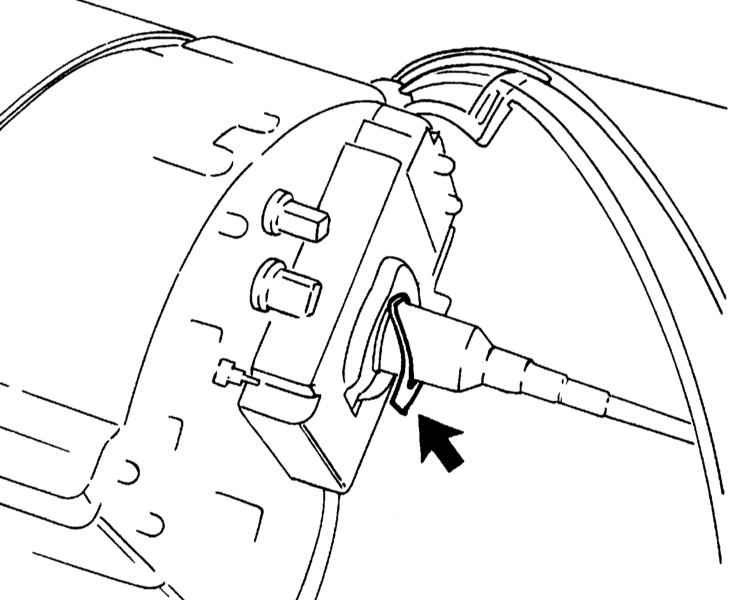

Отсоединение вала спидометра от комбинации приборов
- Разъедините разъем электропроводки.
- Установка производится в обратном порядке.
|
