14.12. Замен ламп накаливания приборов наружного освещения
|
Перед заменой выключите зажигание и выключатель соответствующей лампы.
|
Передние парковочные огни и указатели поворота моделей Corsa и Combo
Процедура замены ламп передних парковочных огней и указателей поворота на модели Tigra описана в Разделе
Замена ламп накаливания в фарах, парковочных огнях и передних указателях поворота модели Tigra.
|
|
- Для обеспечения доступа к правой фаре снимите рукав воздухозаборника (см. Главу
Системы питания, выпуска и снижения токсичности отработавших газов).
- Разъедините разъем на цоколе лампы.

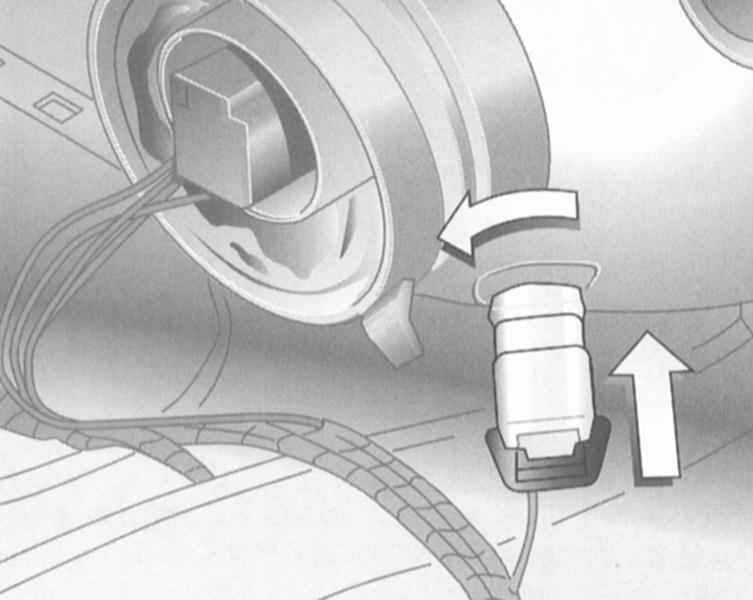

- Прижмите патрон лампы к отражателю, освободите его поворотом влево и выньте из отражателя.
|

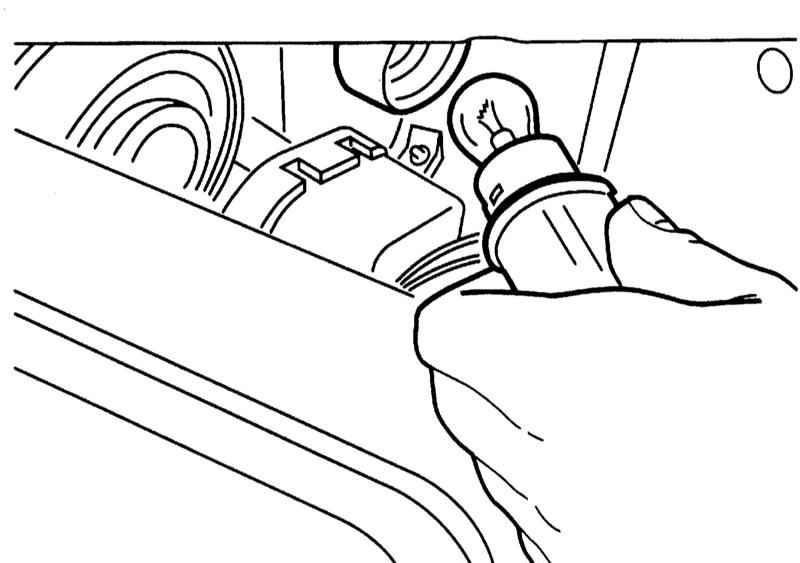

Замена лампы переднего парковочного огня
|
|
Замена лампы переднего указателя поворота
|
- Выньте лампу из патрона.
- Вставьте в патрон новую лампу.
- Вставьте патрон в отражатель и зафиксируйте патрон поворотом вправо.
- Соедините разъем.
- При замене лампы переднего правого парковочного огня или указателя поворота вставьте в воздушный фильтр воздуховод и зафиксируйте его рукав, повернув фиксатор на 90 град.
|
|
Боковой повторитель поворота
|
|
- Осторожно подденьте корпус рассеивателя бокового повторителя поворота пластмассовым клином или обвернутой ветошью отверткой и отделите его от переднего крыла. Разъедините разъем.

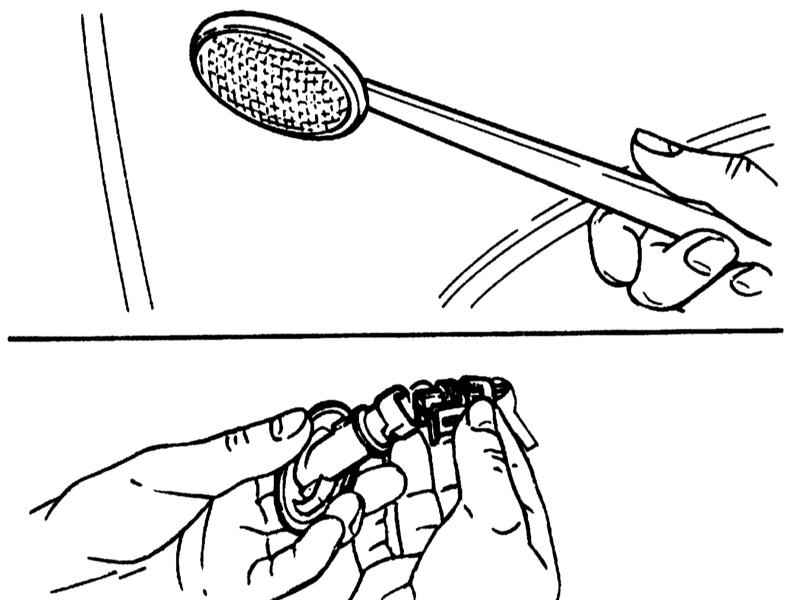

Снятие бокового повторителя поворота
- Выньте патрон из рассеивателя.
- Вдавите лампу в патрон, поверните ее влево и выньте.
- Вставьте в патрон новую лампу и закрепите ее поворотом вправо. Соедините разъем.
- Вставьте патрон в рассеиватель и вдавите последний в переднее крыло.
|
|
Противотуманная фара
|
|
- Разъедините разъем снизу фары, при этом вдавите предохранительный крючок.
- Откройте крышку фары поворотом влево, и отсоедините провод (1).

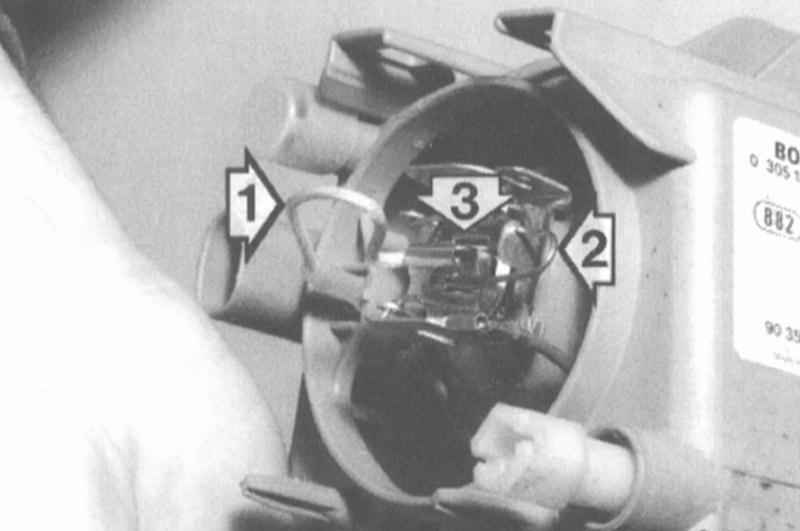

Провод (1), стопор (2) и лампа (3) противотуманной фары
- Нажмите на пружинный стопор (2) в сторону фары и вверх, затем откройте влево.
- Замените галогенную лампу (3).
- Установите пружинный стопор, подсоедините провод.
- Зафиксируйте крышку поворотом вправо.
- Соедините разъем.
|
|
Задний комбинированный фонарь
|
|
- Откройте крышку в багажном отделении, для чего вытяните стопоры На модели
Tigra
для этого откройте поворотные замки.

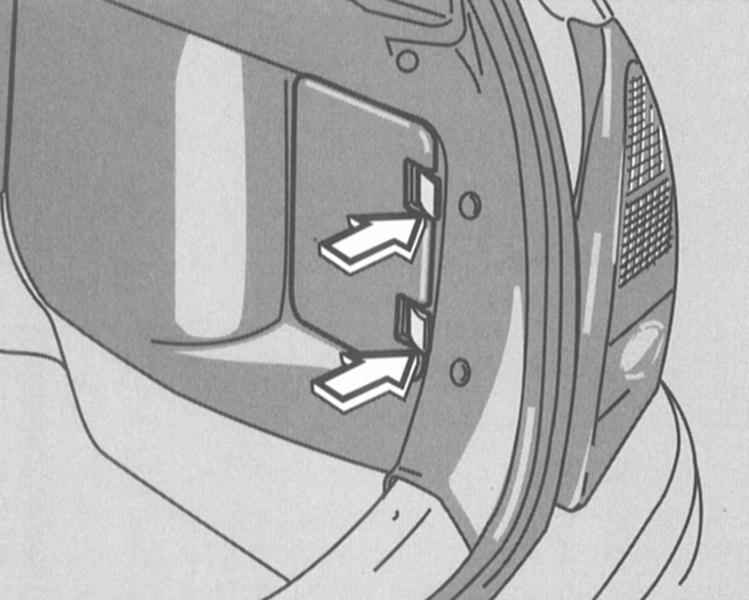

Открывание крышки багажного отделения
- На
трехдверной модели Corsa и на модели Combo
сожмите оба стопорных рычага и выньте отражатель из заднего фонаря.

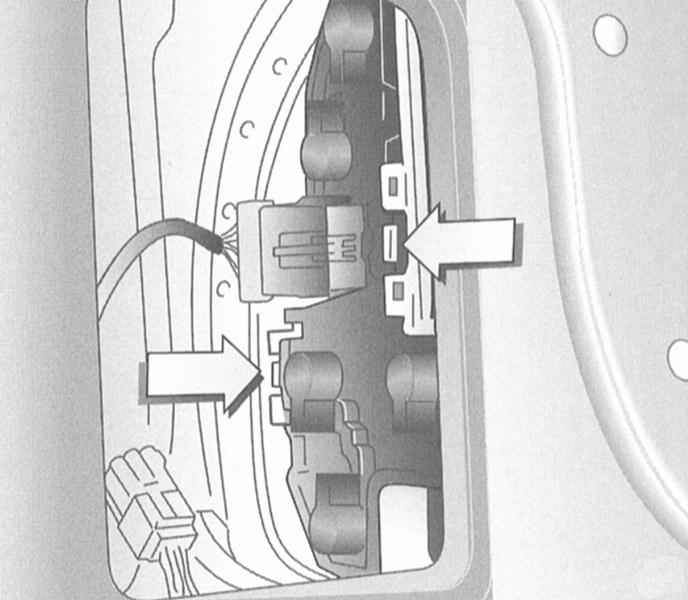

Стопорные рычаги
- На
пятидверной модели Corsa
надавите на фиксирующий рычаг вниз и выньте отражатель из заднего фонаря.

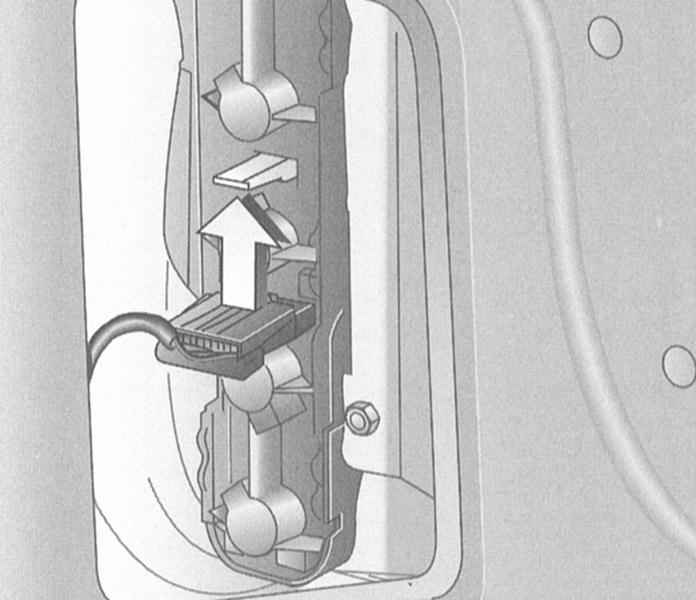

Фиксирующий рычаг
- На модели
Tigra
сожмите стопорные лапки держателя лампы справа и слева и выньте держатель лампы.
- Вдавите в патрон лампу, поверните ее влево и выньте.
- Вставьте в патрон новую лампу и поверните ее влево.
- Вставьте отражатель в задний фонарь.
- Закройте крышку и зафиксируйте ее.
|
|
Фонарь освещения номерного знака
|
|
- На моделях
Corsa
и
Combo
выньте с помощью отвертки фонарь освещения номерного из бампера.

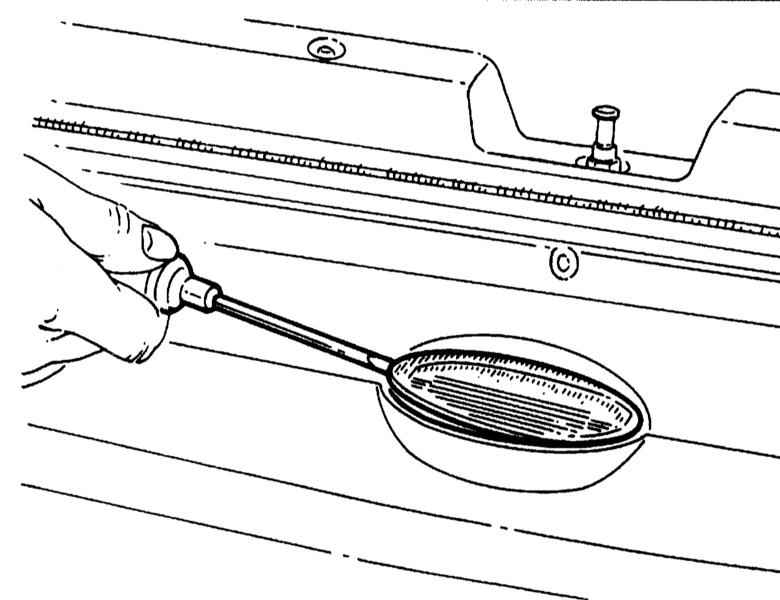

Извлечения фонаря освещения номерного знака
- На модели
Tigra
прижмите к центру выступающую планку фонаря освещения номерного знака выньте фонарь из бампера.
- Вдавите боковую стопорную лапку и снимите рассеиватель.

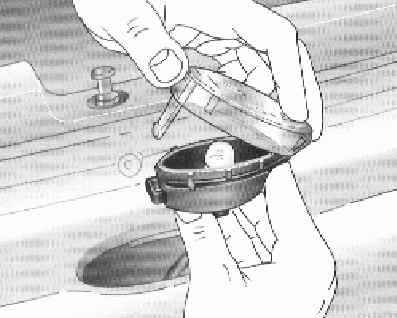

Снятие рассеивателя
- Вдавите лампу в патрон, поверните влево и выньте.
- Вставьте в патрон новую лампу и поверните ее влево.
- Установите рассеиватель и зафиксируйте фонарь в бампере.
|
|
|
