14.13. Замена ламп накаливания в фарах, парковочных огнях и передних указателях поворота модели Tigra
|
Перед заменой лампы выключите зажигание и соответствующий световой прибор.
|
|
|
- Отсоедините сбоку накладку бампера и снимите фару (см. Раздел
Снятие и установка фары).
- Разъедините три разъема (ближнего и дальнего света, а также указателя поворота и регулировки дальности света).

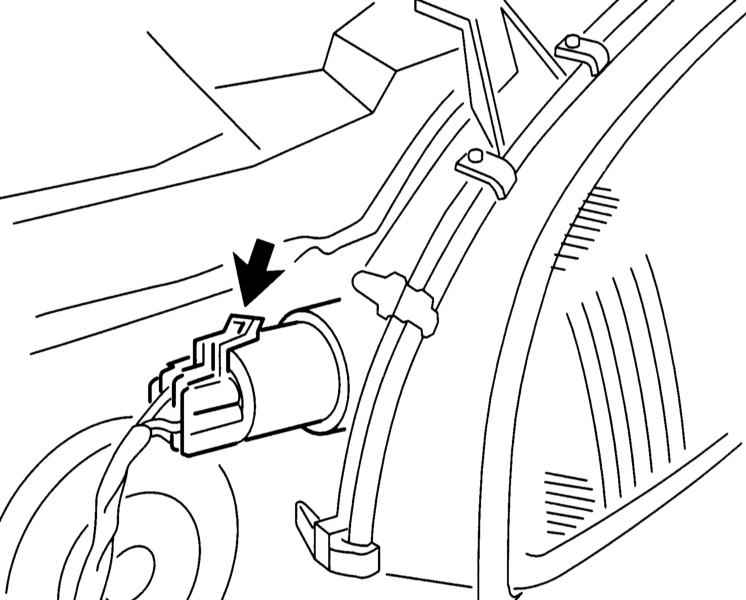

Разъем лампы накаливания
|
|
Указатель поворота
|
|
- Прижмите патрон указателя поворота в направлении отражателя, освободите его поворотом влево и выньте из отражателя.
- Выньте старую лампу из патрона.
- Вставьте в патрон новую лампу.
- Вставьте патрон в отражатель и зафиксируйте его поворотом вправо.
- Соедините разъем.
|
|
Лампы фар (дальний, ближний и парковочный свет)
|
|
- Откиньте в сторону оба зажима и снимите крышку фары.

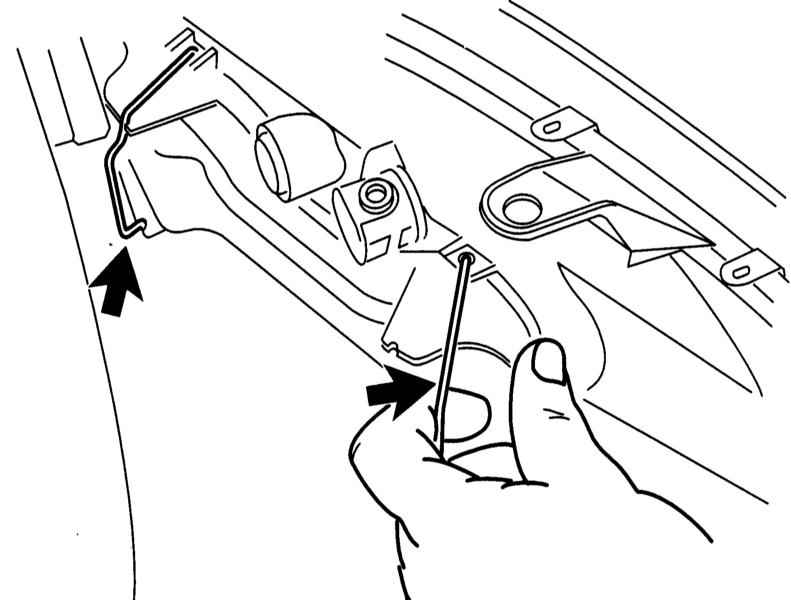

Освобождение крышки фары
- Для замены лампы дальнего или ближнего света разъедините разъем от лампы, снимите пружинный зажим держателя лампы с фиксирующих лапок и откиньте зажим.

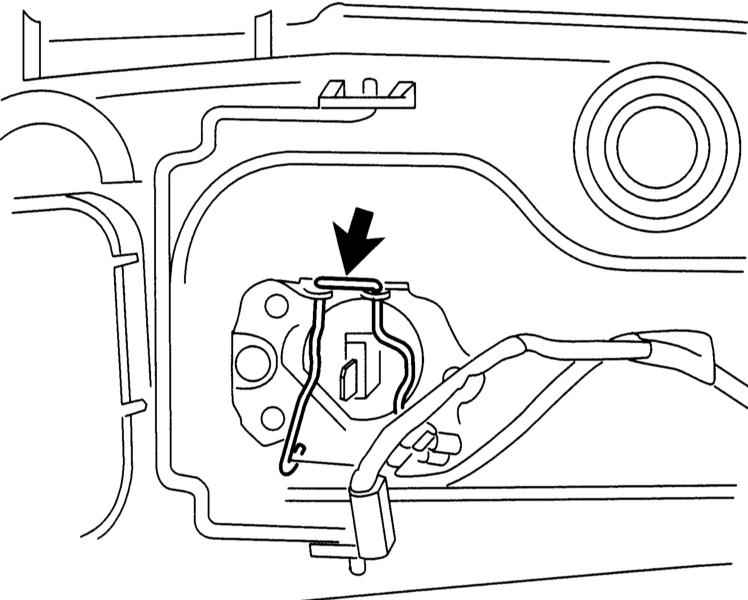

Пружинный зажим держателя лампы
- Выньте лампу накаливания. Вставьте новую лампу так, чтобы патрон лампы вошел в пазы отражателя. При этом лампу берите только за патрон, а не за колбу. Оставшиеся на лампе следы рук удалите с помощью чистой ветоши, смоченной в спирте.
- Зафиксируйте пружинный зажим. Соедините разъем лампы.
- Для замены лампы парковочного света освободите патрон поворотом влево и выньте его из отражателя. Выньте лампу из патрона и замените ее. Закрепите патрон в отражателе поворотом вправо.

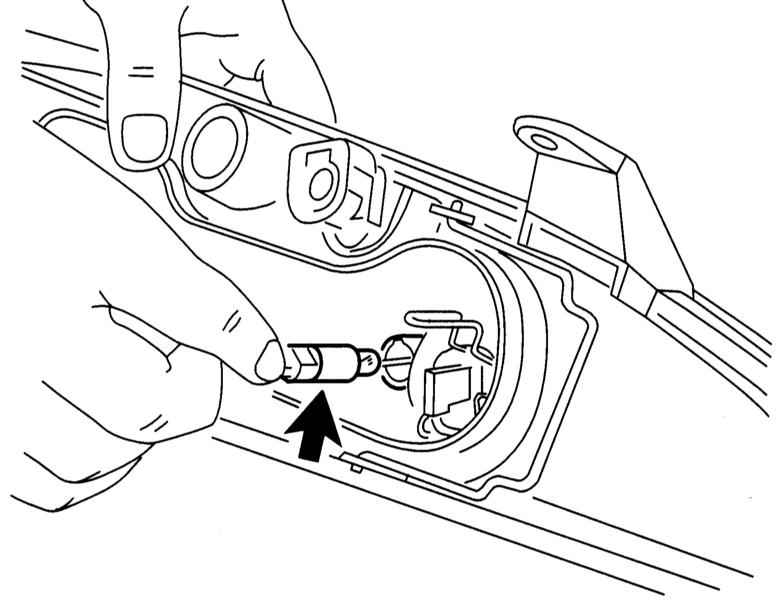

Установка лампы парковочного света
- Наденьте крышку на фару и закрепите ее зажимами.
- Соедините два разъема, при этом стопорные лапки фары должны зафиксироваться.
- Установите фару и отрегулируйте ее (см. Раздел
Регулировка фар).
|
|
|
|
