6.3.9. Снятие и установка накладки тормозных колодок переднего колеса

ПРИМЕЧАНИЕ Все накладки тормозные колодки одной оси должны быть заменены.

Снимите 2 передних колеса.

Снимите датчик накладки тормозной колодки с внутренней накладки тормозной колодки, если имеется.

Снимите фиксирующую пружину рычага с тормозного суппорта отверткой.

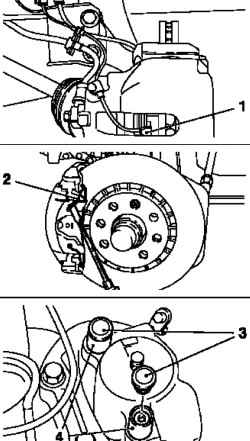

Рис. 6.35. Снятие компонентов переднего тормоза: 1 – датчик накладки тормозной колодки; 2 – фиксирующая пружина рычага; 3 – пылезащитные колпачки; 4 – защитные втулки направляющих болтов

Снимите пылезащитные колпачки защитных втулок направляющих болтов (рис. 6.35).

Отверните направляющие болты тормозного суппорта.

Снимите тормозной суппорт с направляющей колодок.

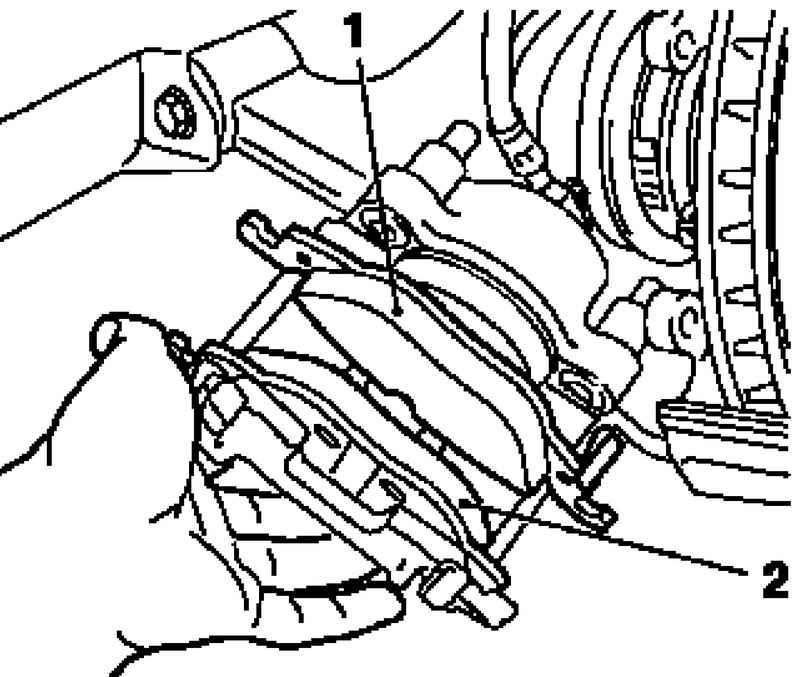

Рис. 6.36. Снятие накладок тормозной колодки: 1 – внутренняя накладка тормозной колодки; 2 – наружная накладка тормозной колодки

Снимите наружную накладку тормозную колодки с тормозного суппорта и внутреннюю накладку тормозной колодки с удерживающим хомутом с поршней (рис. 6.36).

Проверьте накладки тормозных колодок и тормозные диски.

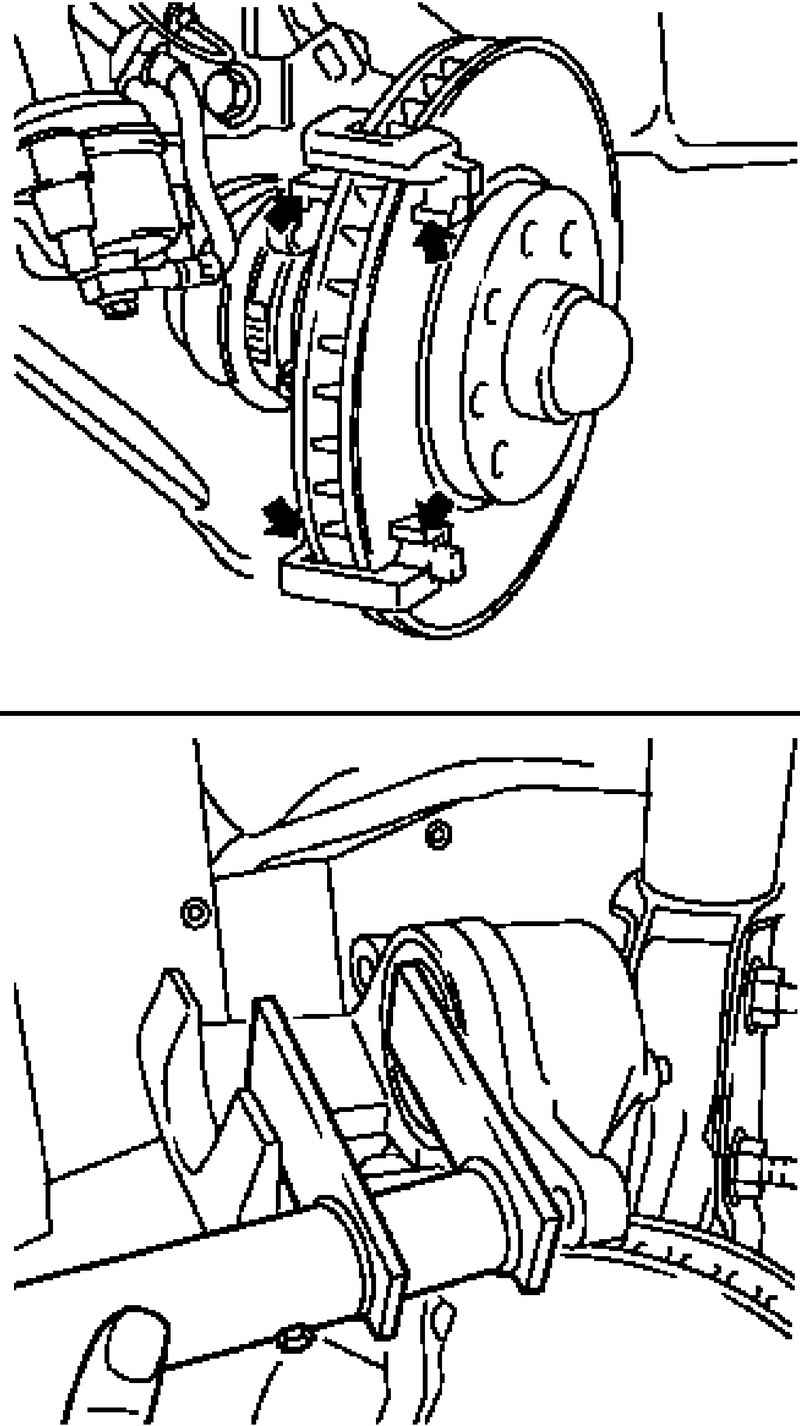

Рис. 6.37. Места очистки направляющих

Очистите направляющие (стрелки) в направляющей колодок мягкой металлической щеткой (рис. 6.37).

Покройте направляющие противоскрипным составом.

Утопите поршень внутрь.

ПРИМЕЧАНИЕ Уровень тормозной жидкости в бачке гидропривода тормозной системы повышается. В случае необходимости, откачайте тормозную жидкость грушей. Если тормозной суппорт дает утечку или повреждена защитная крышка на тормозном суппорте: отремонтируйте тормозной механизм.

Установите внутреннюю накладку тормозную колодки в поршень и закрепите удерживающим хомутом.

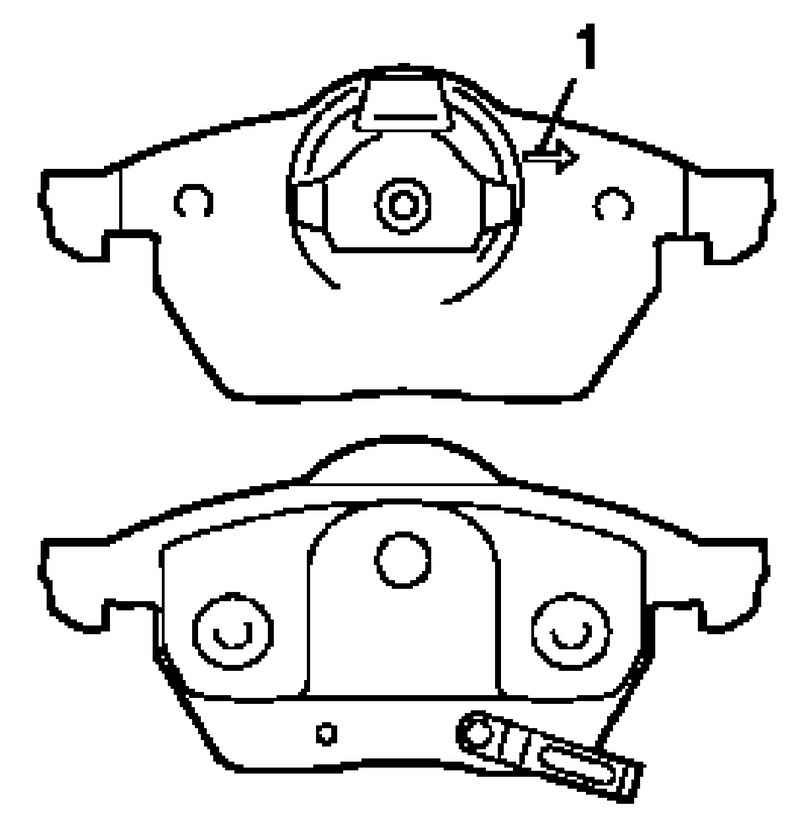

Рис. 6.38. Стрелка направления вращения тормозного диска: 1 – стрелка

ПРИМЕЧАНИЕ При монтаже накладок тормозных колодок, проследите за тем, чтобы стрелки на задней поверхности накладки указывали в направлении вращения тормозного диска при движении автомобиля вперед (рис. 6.38).

Установите внешнюю накладку тормозной колодки в тормозной суппорт.

Установите суппорт тормоза на направляющую колодок с колодками.

ПРИМЕЧАНИЕ Убедитесь в том, что тормозной шланг не перекручен.

Присоедините тормозной суппорт к направляющей колодок и затяните моментом 28 Н·м.

Установите пылезащитные колпачки.

Установите фиксирующую пружину к суппорту.

Присоедините датчик износа накладки тормозной колодки к внутренней накладке тормозной колодки, если имеется.

Установите передние колеса и затяните моментом 110 Н·м.

Несколько раз нажмите на педаль тормоза.

Пополните тормозную жидкость до метки « MAX».
