6.3.15. Регулировка барабанного тормозного механизма

ПРИМЕЧАНИЕ Регулировка барабанного тормозного механизма необходима после только снятия тормоза, замены тормозного барабана или замены тормозной колодки, так как регулировка осуществляется автоматически. Убедитесь в том, что рычаг привода стояночной тормозной системы был отпущен перед регулировкой. Если имеет место неравенство тормозных усилий на колесах, узлы тормозного барабана должны быть проверены и заменены в случае необходимости.

Снимите заднее колесо.

Отсоедините тормозной барабан.

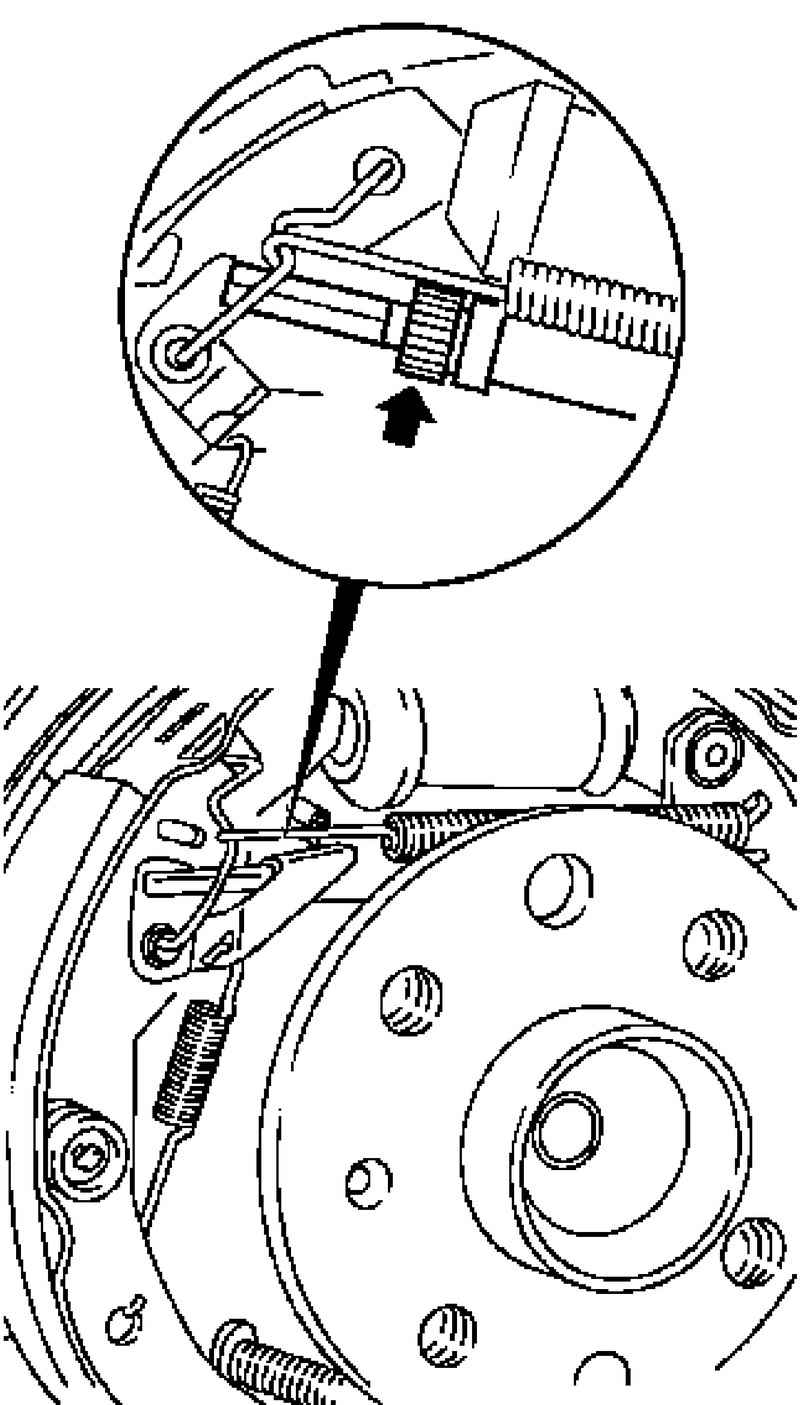

Рис. 6.52. Регулировка барабанного тормоза

Модуль регулировки (стрелка) должен быть полностью свинчен (рис. 6.52).

Шестерня не должна блокироваться в конце модуля регулировки.

Установите тормозной барабан.

Установите заднее колесо и затяните моментом 110 Н·м.

Нажмите на педаль тормоза по крайней мере 20 раз.

ПРИМЕЧАНИЕ До тех пор пока не будет слышно толчков регулировочного рычага, при этом тормозные колодки бьудут находиться в контакте с тормозным барабаном.

После регулировки тормозного барабана отрегулируйте стояночную тормозную систему.

Совершите для приработки короткую поездку приблизительно в 300 м на малой скорости, рычаг стояночной тормозной системы должен быть немного поднят.
