6.3.5. Замена бачка гидропривода тормозной системы

Снимите крышку бачка гидропривода тормозной системы.

Откачайте как можно больше тормозной жидкости.

Отсоедините жгут проводов от резервуара.

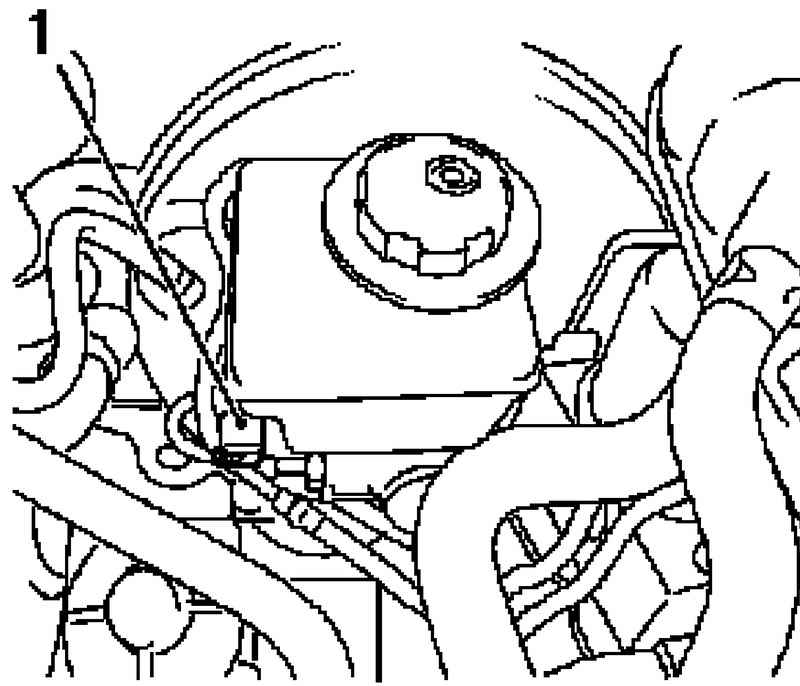

Рис. 6.24. Разъем жгута проводов датчика уровня тормозной жидкости: 1 – разъем

Отсоедините разъем жгута проводов от датчика уровня тормозной жидкости (рис. 6.24).

Отсоедините бачок гидропривода тормозной системы от главного тормозного цилиндра.

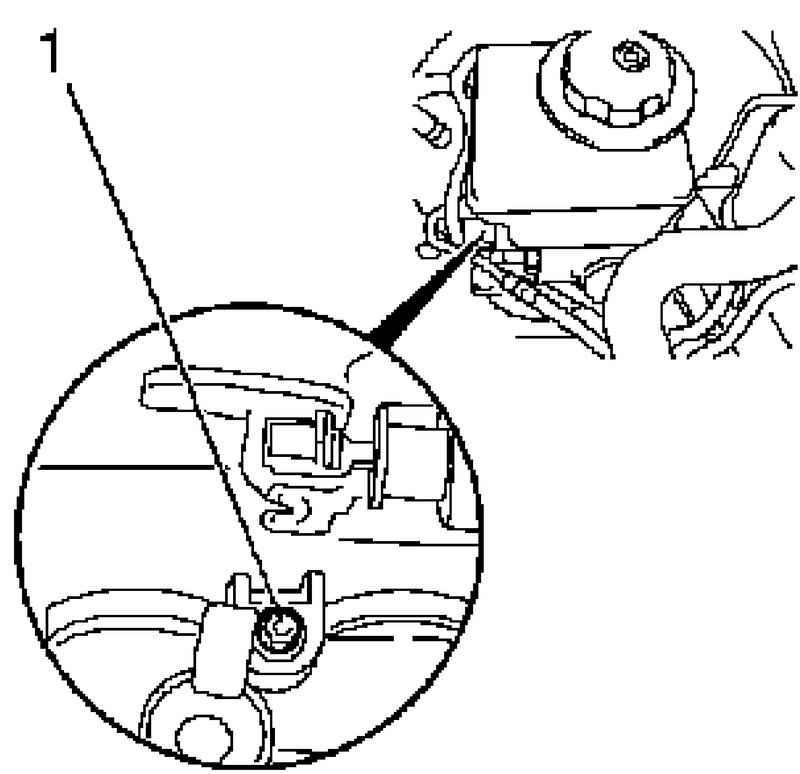

Рис. 6.25. Болт крепления бачка гидропривода тормозной системы: 1 – болт

Отверните болт (рис. 6.25).

Аккуратно снимите бачок гидропривода тормозной системы с главного тормозного цилиндра.

ПРИМЕЧАНИЕ Соберите тормозную жидкость и закройте отверстия.

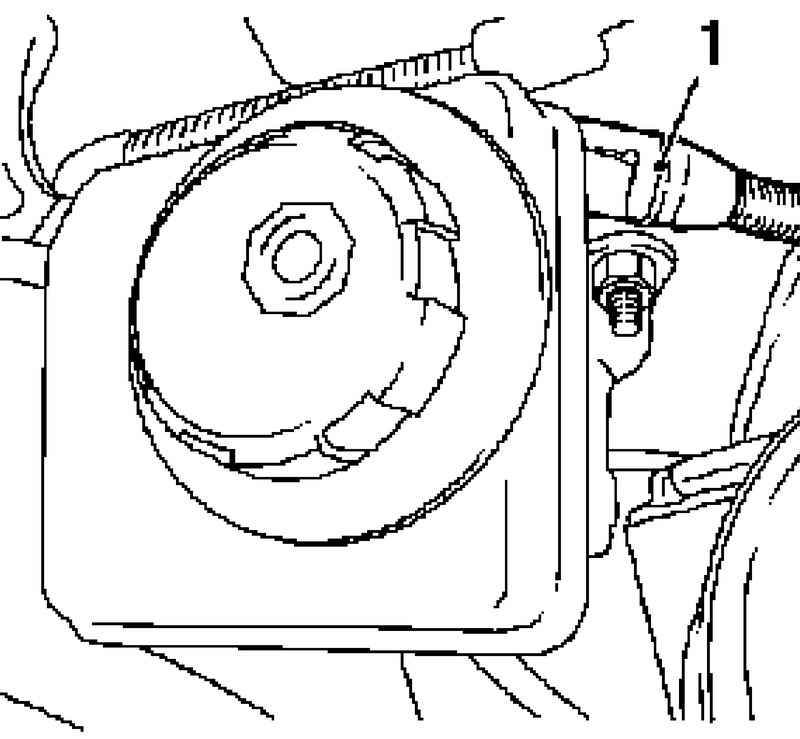

Рис. 6.26. Отсоединение подающего трубопровода главного цилиндра сцепления: 1 – подающий трубопровод

Для автомобилей с механической коробкой передач: отсоедините подающий трубопровод главного цилиндра сцепления от бачка гидропривода тормозной системы (рис. 6.26).

ПРИМЕЧАНИЕ Соберите тормозную жидкость и закройте отверстия.

Отсоедините датчик уровня тормозной жидкости.

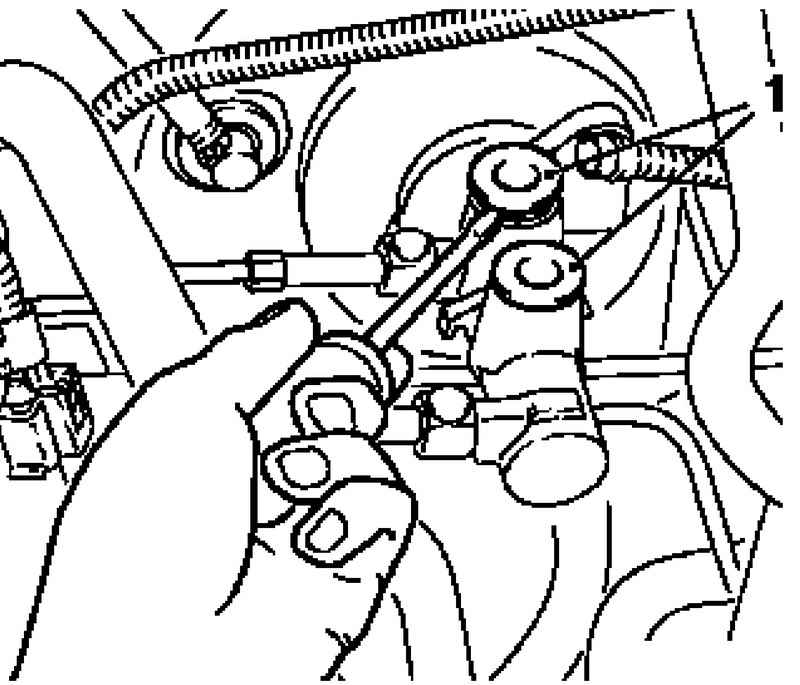

Рис. 6.27. Замена уплотнения на главном тормозном цилиндре: 1 – уплотнение

Замените уплотнения на главном тормозном цилиндре (рис. 6.27).

ПРИМЕЧАНИЕ Не используйте минеральные масла или консистентные смазки, при установке уплотнений или питающего трубопровода главного цилиндра сцепления на штуцер бачка гидропривода тормозной системы. В случае необходимости, должна использоваться паста для тормозных цилиндров.

Присоедините датчик уровня тормозной жидкости.

Для автомобилей с механической коробкой передач: Присоедините подающий трубопровод главного цилиндра сцепления к бачку гидропривода тормозной системы.

Присоедините бачок гидропривода тормозной системы к главному тормозному цилиндру.

ПРИМЕЧАНИЕ Убедитесь в том, что бачок гидропривода тормозной системы правильно установлен.

Присоедините бачок гидропривода тормозной системы к главному тормозному цилиндру.

Подключите разъем жгута проводов датчика уровня тормозной жидкости.

Закрепите зажимом жгут проводов на бачке гидропривода тормозной системы.

Удалите воздух из тормозной системы.

Пополните бачок гидропривода тормозной системы до метки «MAX».

Закройте бачок гидропривода тормозной системы крышкой.
