6.3.4. Замена трубок тормозной системы

Пополните бачок гидропривода тормозной системы до метки «MAX» и закройте с помощью специального инструмента MKM-558-10.

ПРИМЕЧАНИЕ Трубки тормозной системы в основном поставляются без соединительных болтов и развальцовок. Используйте соединительные болты соответствующего диаметра при необходимости изготовления трубок тормозной системы. Установите соответствующий соединительный болт на трубку тормозной системы и развальцуйте конец трубки тормозной системы. Обращайте внимание на тип первоначальной развальцовки.

Согните новые трубки тормозной системы, используя трубку тормозной системы, которая будет заменена, в качестве модели.

ПРИМЕЧАНИЕ Используйте развальцовочный инструмент во избежание изменения сечения.

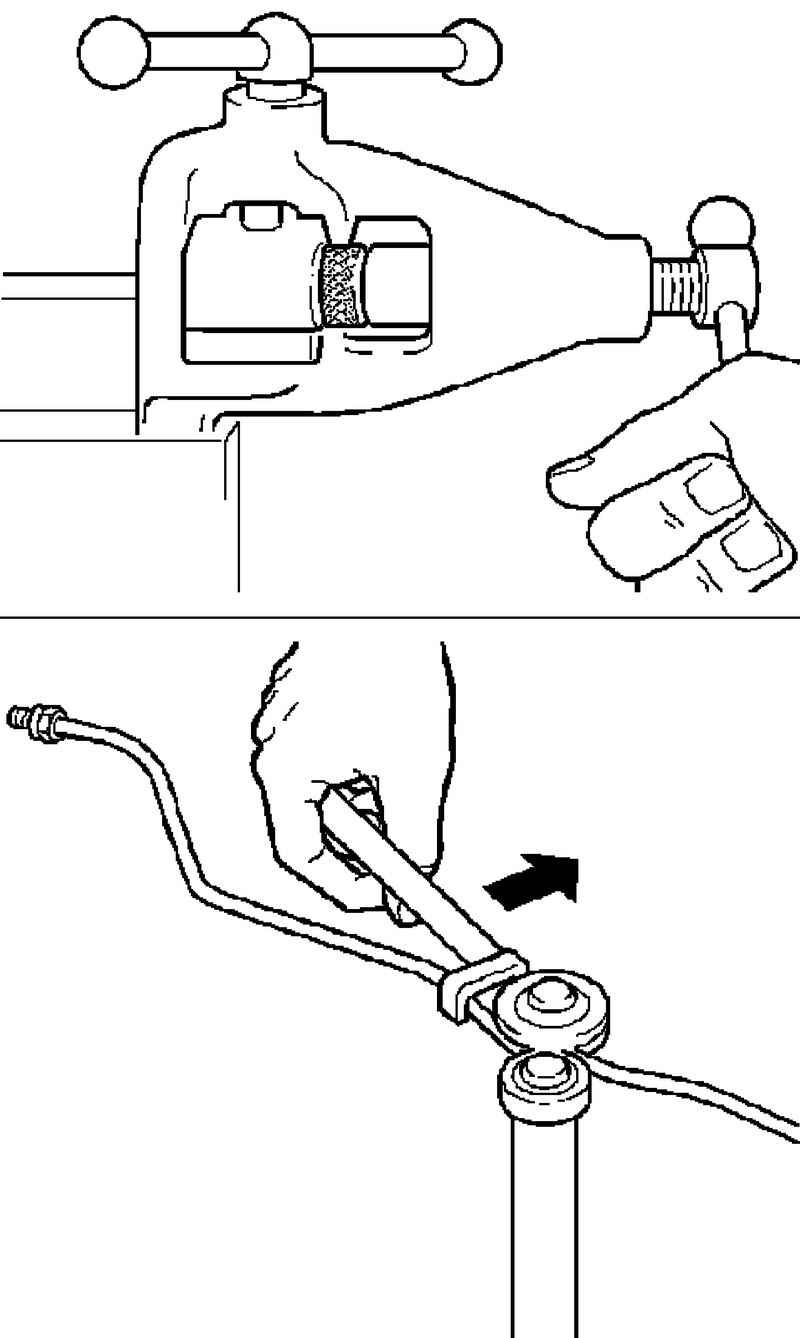

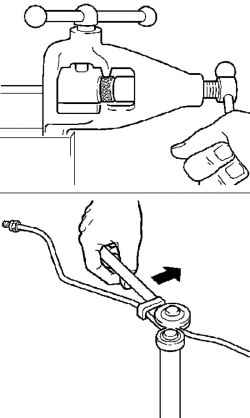

Рис. 6.23. Развальцовка тормозных трубок

Дополнительные защитные оболочки для трубок тормозной системы должны быть установлены в первоначальном расположении (рис. 6.23).

Стопорные болты всех трубок тормозной системы затягиваются моментом 14 Н·м.

ВНИМАНИЕ При замене трубок тормозной системы, следите за тем, чтобы они проходили между электрическими линиями. Истирание приведет к отказу электрической системы. Расстояние между трубками тормозной системы и электрическими линиями должно быть не менее 25 мм.

Снимите специальный инструмент MKM-558-10 с бачка гидропривода тормозной системы.

Удалите воздух из тормозной системы и проверьте герметичность.

Откорректируйте уровень тормозной жидкости так, чтобы он находился у метки « MAX».
