4.1.4. Амортизаторы – задняя ось

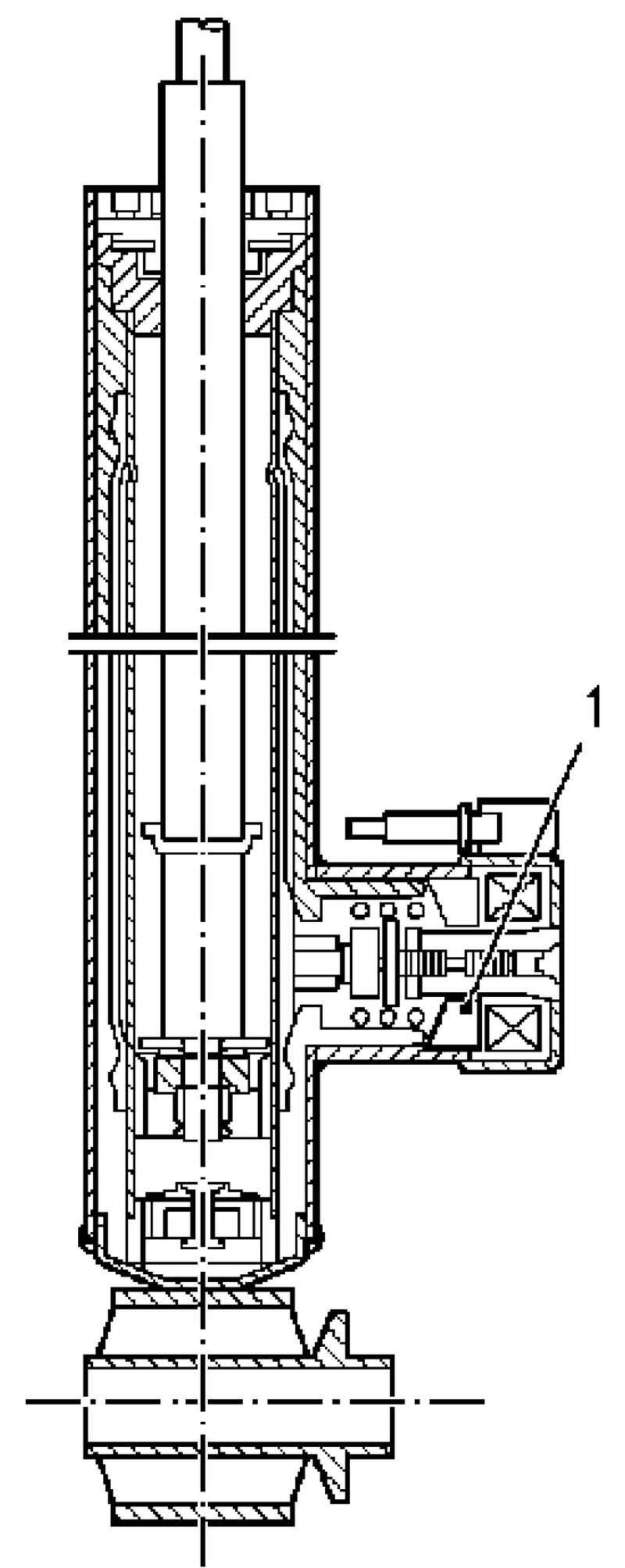

Рис. 4.4. Конструкция амортизаторной стойки задней оси: 1 – пропорциональный клапан

Задние амортизаторы для Astra-H имеются в различных версиях. Как и передние пружинные стойки, задние амортизаторы автомобилей с шасси CDC имеют пропорциональный клапан, который установлен снаружи и работает как байпасный клапан.

Обслуживание

Для операций обслуживания, соответствующие амортизаторы и их номера по каталогу могут быть найдены в электронном каталоге деталей для каждой версии оборудования автомобиля. Задние амортизаторы снимаются и устанавливаются с помощью гидравлического домкрата, специальных приспособлений КМ 904 и КМ 6002.
