2.24. Проверка тормозов

1. Помимо периодической проверки тормоза следует проверять каждый раз при снятии колеса, либо при подозрениях на их неисправность.

2. Для проверки поднимите автомобиль.

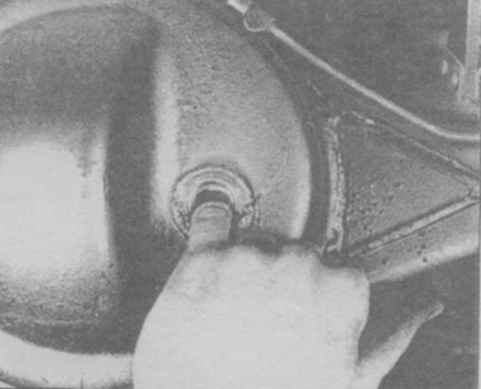

22.3 Проверка уровня масла в редукторе заднего моста

Дисковые тормоза

3. Дисковые тормоза устанавливаются на передних колесах.

4. Быстро проверить остаточную толщину материала накладок на колодках тормозов можно через окно в суппорте переднего тормоза (фото). Если износ хотя бы одной накладки превышает 0,8 мм то замените все четыре колодки в комплекте.

5. Для более детальной проверки тормозные колодки можно снять и очистить (Гл. 10).

6. Перед установкой колеса проверьте состояние всех шлангов и трубопроводов тормозного контура, наличие на них трещин, коррозии, подтеканий жидкости. При необходимости замените шланг.

7. Проверьте состояние диска, при обнаружении задиров, глубокой выработки и следов сильного разогрева снимите диск и прошлифуйте.

Барабанные тормоза

8. Снимите барабан. Если барабан заедает на ступице полуоси, то закапайте проникающей жидкости, после чего повторите попытку снятия.

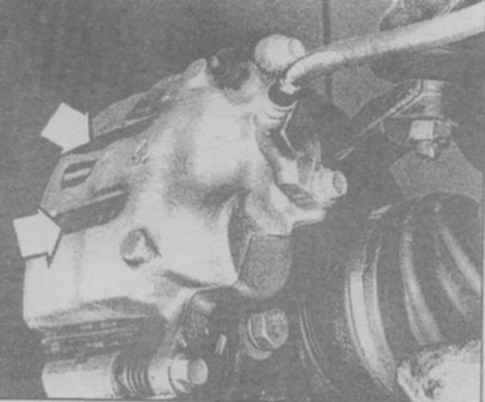

24.6 Контрольные окна в суппорте переднего тормоза

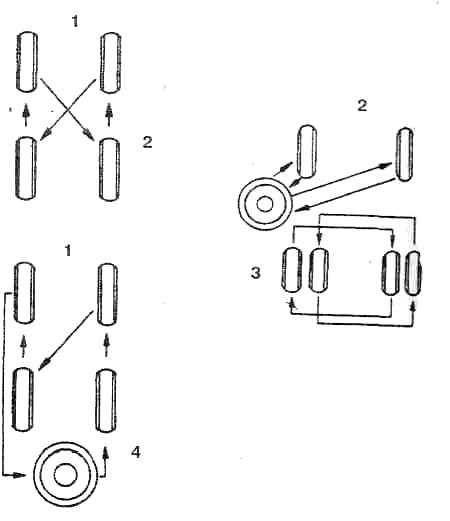

23.2 Схема перестановки колес

1. По ходу автомобиля

2. Схема перестановки при комплектации катком в качестве запасного колеса

3. Схема перестановки при сдвоенных задних колесах

4. Схема перестановки при комплектации штатным запасным колесом Каток в

9. Если барабан опять не поддается снятию, то достаньте заглушку на щите тормоза и сведите колодки, провернув отверткой зубчатую гайку.

10. В качестве окончательного средства для снятия барабанов вверните болты в резьбовые отверстия и вворачивая болты, снимите барабан (фото).

11. Пыль, накопившуюся в результате износа колодок удалять продувкой запрещается.

12. Проверьте толщину тормозных накладок задних колодок и их состояние. Если толщина клееных накладок меньше 1,5 мм (или расстояние от накладок до головок заклепок) меньше 1,5 мм, то накладки замените. Накладки следует также заменить при обнаружении трещин, глянцевой поверхности, или при загрязнении тормозной жидкостью или смазкой (фото).

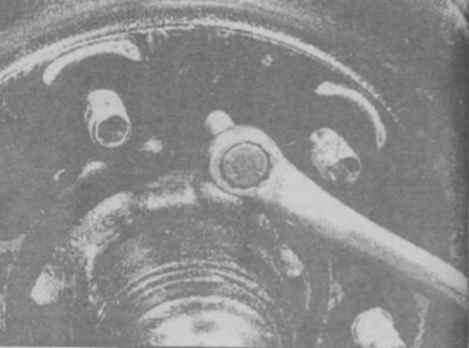

24.12 Снятие барабана заворачиванием болтов в специальные отверстия

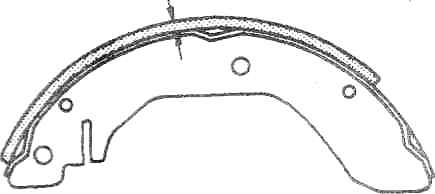

24.14 Толщина фракционной накладки тормоза

13. Проверьте состояние пружин.

14. Проверьте наличие следов подтеканий тормозной жидкости на колесных цилиндрах, для чего осторожно подденьте и отведите наружный уплотнитель цилиндра (фото). Если под уплотнителем обнаружатся следы тормозной жидкости, то цилиндр, замените.

15. Очистите барабан ветошью смоченной в спирте.

16. Проверьте наличие на барабанах глубокой выработки, трещин, борозд и выкрашенных участков. Если дефекты нельзя удалить наждачной бумагой, то барабаны надо снять и проточить.

17. Установите тормозные барабаны.

18. Установите колеса и опустите автомобиль.

Ручной тормоз

19. Ручной тормоз надо отрегулировать, если при 6-10 щелчках рычага тормоза и нейтральной передаче автомобиль не удерживается на подъеме (Гл. 10).
