9.1.5. Установка сцепления

Установка сцепления осуществляется в обратной последовательности. Следует учесть следующие моменты:

ПОРЯДОК ВЫПОЛНЕНИЯ

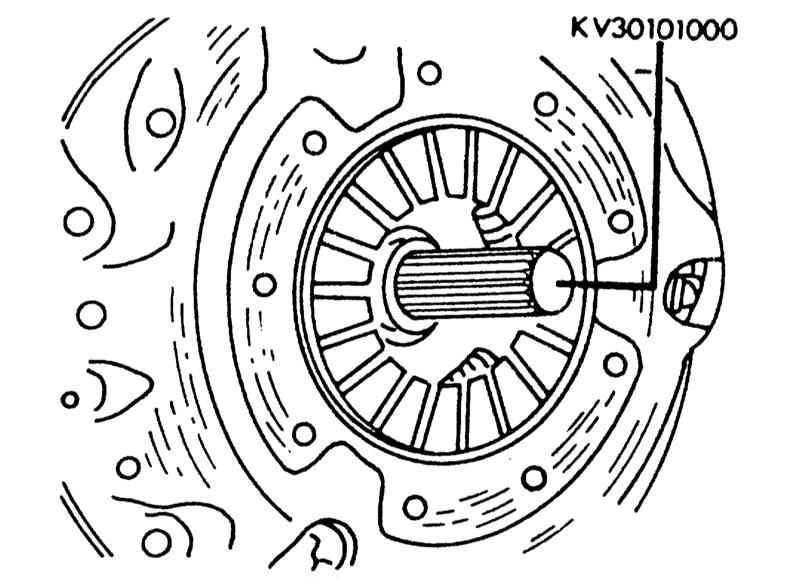

Для центрирования ведомого диска обычно требуется центрирующий стержень (KV30101000), показанный на иллюстрации. Если такого стержня нет, можно использовать имеющийся вал сцепления. Если обе возможности использовать нельзя, можно выровнять ведомый диск с помощью стержня, чей наружный диаметр соответствует внутреннему диаметру шлицевого соединения. На этот стержень наверните цапфу, которая имеет такой же внутренний диаметр как направляющий подшипник в коленвале. Умельцы могут выровнять диск на глаз. При установке ведомого диска установите более длинную сторону ступицы диска наружу, т. е. к коробке передач. Использование специального центрирующего стержня при установке сцепления. Перед установкой сцепления покройте шлицы вала небольшим количеством смазки. Если устанавливается прежнее сцепление, установите корзину сцепления по меткам на маховике. Затяните болты сцепления крест-накрест за несколько проходов в последовательности, показанной на иллюстрации, с усилием 22 - 29 Н•м. При этом часто вынимать и вставлять центрирующий стержень, чтобы проверить установку.
