4.3. Термостат

Термостат находится в корпусе, который на инжекторном и карбюраторном двигателе установлен в разных местах. На карбюраторном двигателе он привинчен к водяному насосу, и на иллюстрации показано это исполнение. На всех двигателях имеется крышка термостата, к которой подключен водяной шланг.

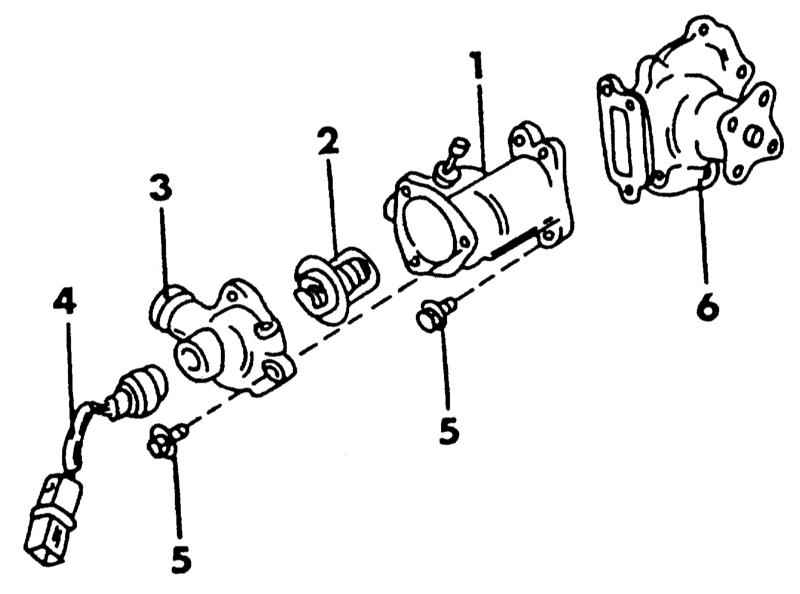

Отдельные элементы модуля термостата на карбюраторном двигателе

1 — корпус термостата 2 — термостат 3 — штуцер впуска воды 4 — штекер и термовыключатель 5 — болт, 6.5 – 8.5 Н•м 6 — водяной насос

Следует помнить, что термостат имеет воздушное отверстие или маленький штифт, который должен находиться на верхней стороне.

Термостат можно проверить, подвесив его на проволоку в емкости с холодной водой, как показано на иллюстрации ниже.

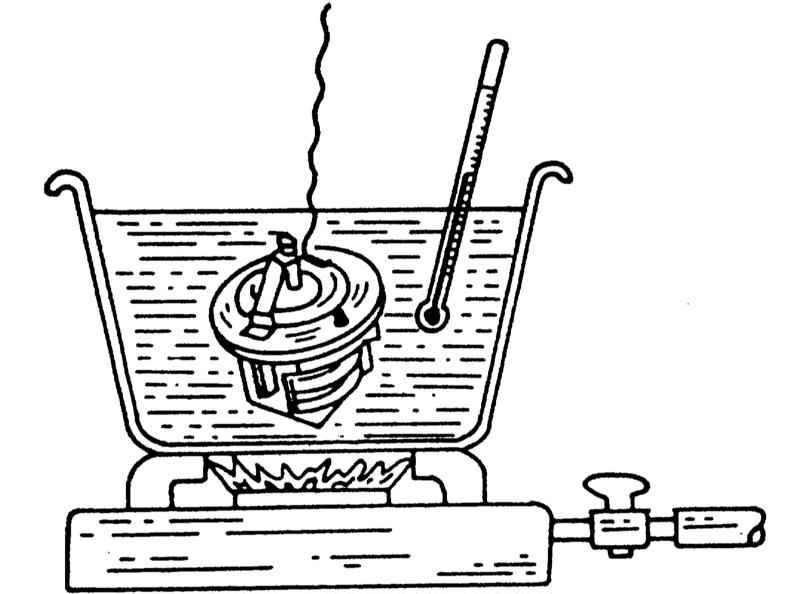

Проверка термостата. Подвесить термостат и термометр указанным образом в емкости и нагреть воду.

Следите, чтобы термостат не касался дна и стенок сосуда.
