6.2.1. Общая информация

Общая информация

Система выпуска ОГ

Система выпуска отработавших газов состоит из выпускного коллектора, приемной трубы, каталитического преобразователя, глушителей и выпускной трубы.

Системы снижения токсичности отработавших газов

Принцип функционирования системы управления двигателем построен таким образом, чтобы получать максимальную отдачу от двигателя при минимальном расходе топлива и содержании токсичных составляющих в ОГ. На рассматриваемые автомобили устанавливаются система улавливания топливных испарений (EVAP) и система вентиляции картера (PCV).

Система управляемой вентиляции картера (PCV)

Для устранения утечек несгоревших углеводородов в атмосферу двигатель полностью загерметизирован. Газы и пары масла, образующиеся в картере, подаются во впускной трубопровод и сгорают в цилиндрах вместе с топливом.

Газы удаляются из картера за счет разницы давления в картере и впускном трубопроводе (давление в картере выше).

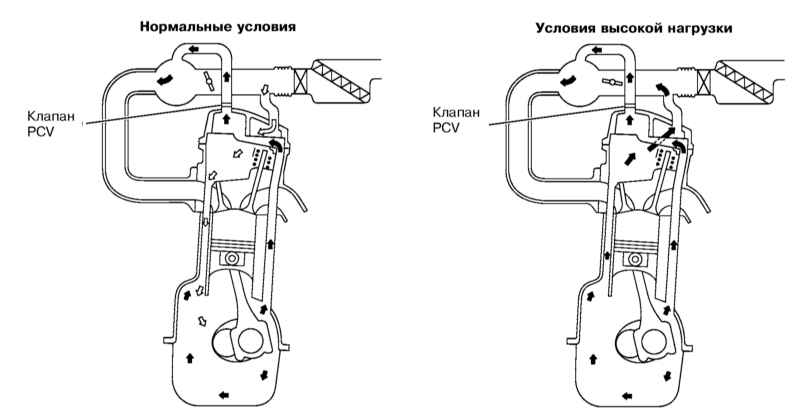

Схема работы системы PCV

Система улавливания топливных испарений (EVAP)

Система EVAP предназначена для снижения выброса в атмосферу несгоревших углеводородов. Заливная горловина топливного бака герметично закрывается крышкой. В угольном абсорбере собираются пары топлива, образующиеся в баке во время стоянки автомобиля, и удерживаются там до тех пор, пока по сигналу блока управления не начнется продувка абсорбера. Во время продувки пары топлива подаются через клапан продувки во впускной трубопровод, где они смешиваются с рабочей смесью и далее сгорают обычным образом в камерах сгорания.

Для обеспечения нормальной работы двигателя на холостых оборотах и во время прогрева блок управления держит клапан закрытым. Таким образом предотвращается попадание несгоревшего топлива в каталитический преобразователь (при повышенных оборотах холостого хода смесь переобогащена). После прогрева двигателя клапан начинает открываться и закрываться, регулируя подачу паров топлива во впускной тракт.

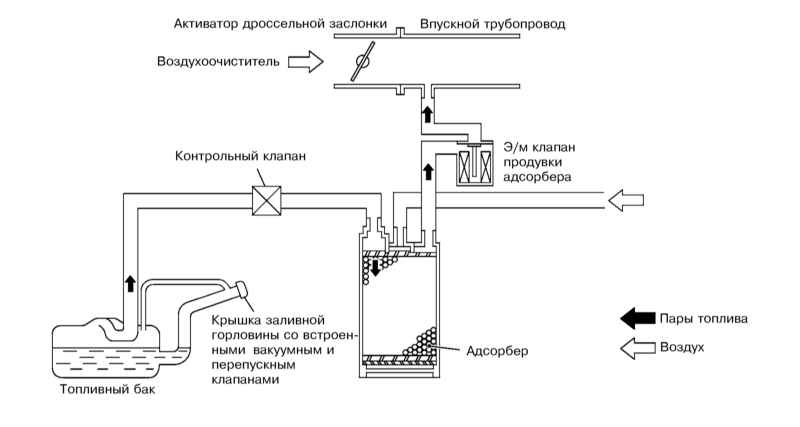

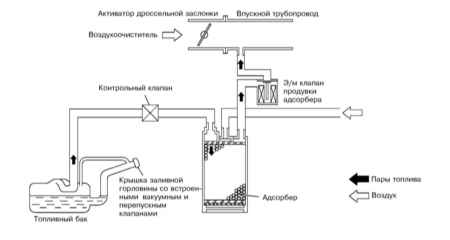

Схема работы системы EVAP

Каталитический преобразователь и лямбда-зонды

Для снижения количества вредных выбросов в атмосферу в систему выпуска ОГ встроен трехфункциональный каталитический преобразователи. Система управления впрыском топлива имеет обратную связь, в которую включены лямбда-зонды, постоянно информирующие блок управления о составе ОГ. В зависимости от полученных данных, блок управления корректирует качество смеси, подаваемой в камеры сгорания и, таким образом, оптимизирует условия сгорания топлива.

Рабочая поверхность лямбда-зондов чувствительна к изменению содержания кислорода в ОГ. В зависимости от его концентрации меняется выходное напряжение датчика. Если смесь переобогащена (содержание кислорода в ОГ очень низкое), лямбда-зонд подает сигналы с низким напряжением. Напряжение увеличивается по мере обеднения смеси и увеличения содержания кислорода в газах. Наиболее эффективно преобразователь работает при оптимальном составе горючей смеси (14.7 частей воздуха на 1 часть топлива).
