6.5. Снятие и установка топливного насоса
СНЯТИЕ
|
|
|
1. Сбросьте давление в системе питания (см. Раздел
Сбрасывание давления в системе питания) и
снимите крышку с заливной горловины топливного бака.
2. Снимите заднее сиденье (см. Главу
Кузов).
|

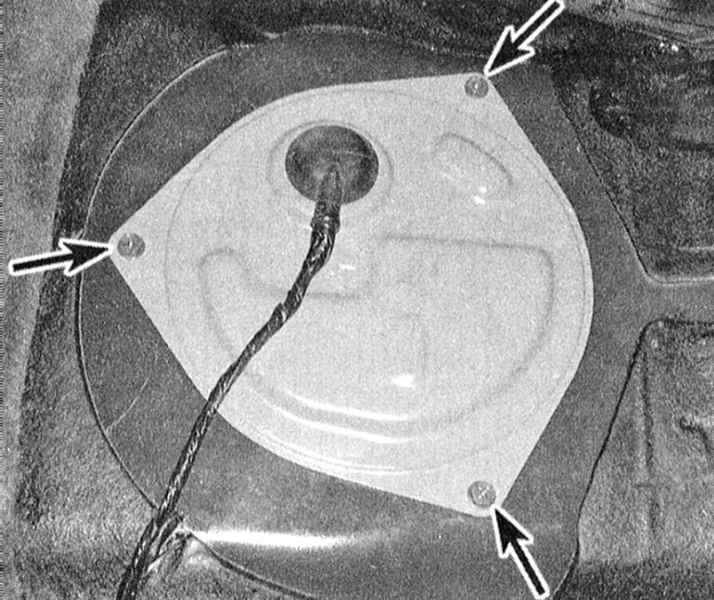

3. Снимите крышку доступа к сборке топливного насоса/датчика
расхода топлива. Отсоедините от сборки электропроводку и отведите
жгут в сторону.
|
|

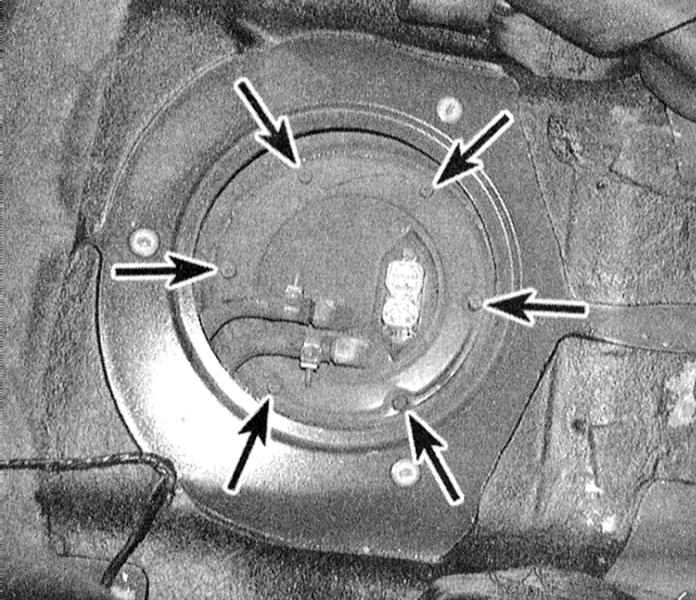

4. Отсоедините от сборки линии подачи и возврата топлива,
выверните крепежные винты. На моделях с 1995 г. вып. отдайте
стопорное кольцо.
|
|
|
Модели 1993 и 1994 г.г. вып.
|
|
|

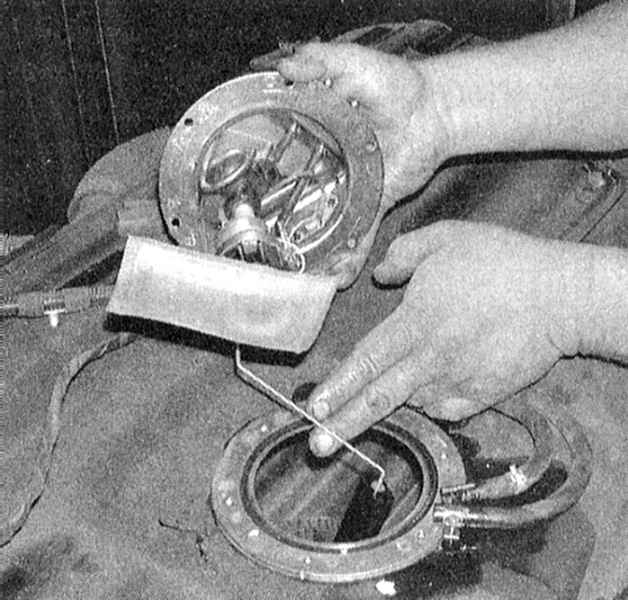

1. Аккуратно извлеките сборку бензонасоса с датчиком расхода
топлива из топливного бака.
|
Постарайтесь не повредить поплавок и
не погнуть его рычаг.
|
|
|

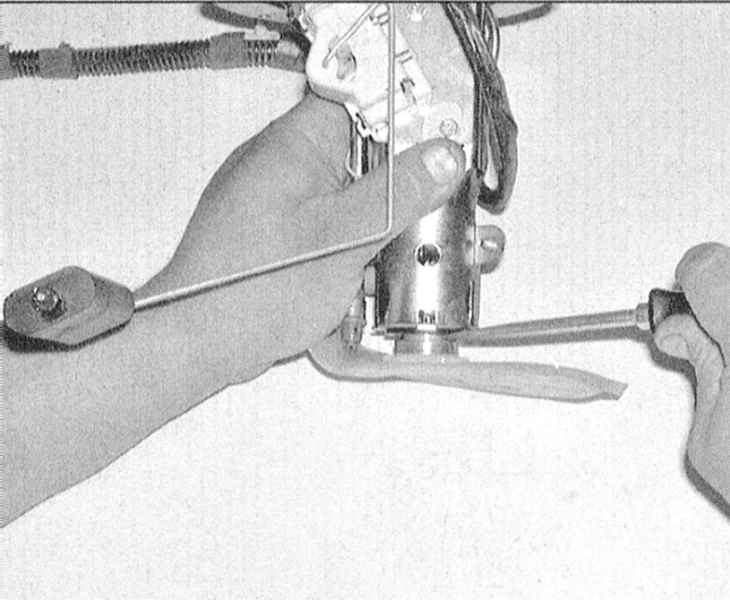

2. Аккуратно поддев, снимите сетчатый фильтр топливозаборника
бензонасоса.
|
|

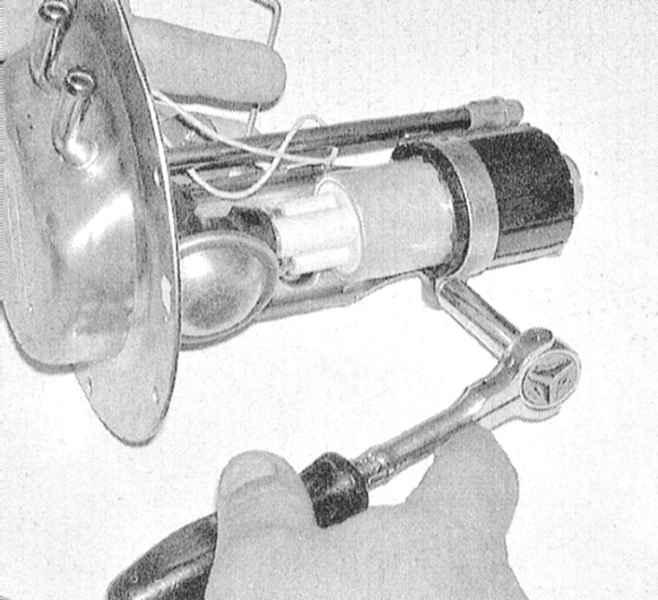

3. Отпустите стяжной болт крепежного хомута сборки.
|
|

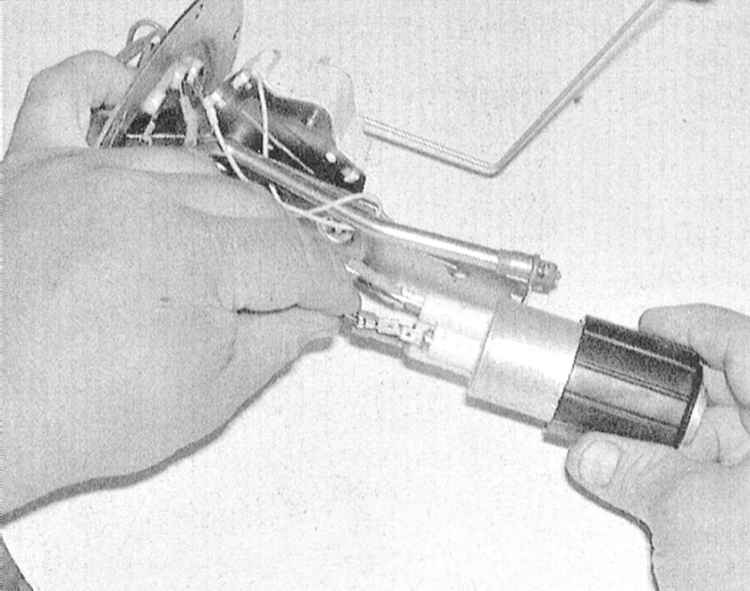

4. Отпустите нижний хомут крепления топливного шланга, отсоедините
электропроводку и высвободите насос из несущего кронштейна
сборки.
|
|
|
Модели с 1995 г. вып.
|
|
|
1. Аккуратно высвободите сборку датчика расхода топлива из
топливного бака, подняв ее как можно выше.
|
|

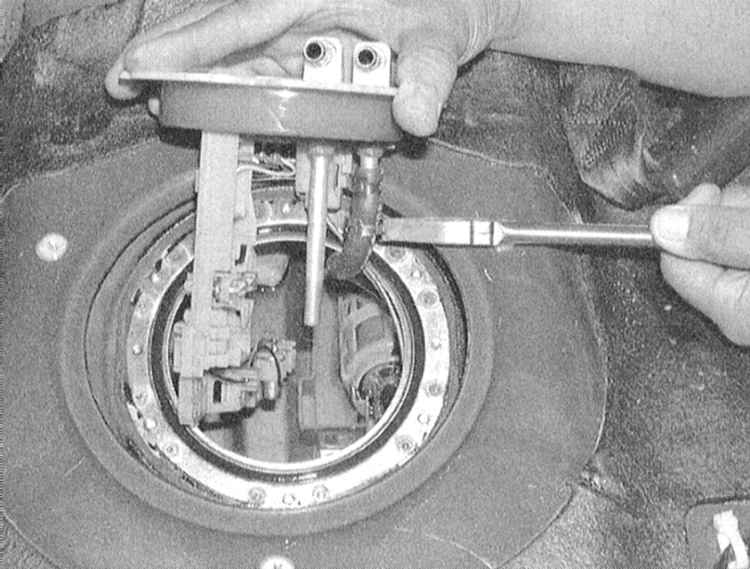

2. Сдвиньте вниз крепежный хомут и отсоедините шланг от штуцера
с нижней стороны крышки.
|
|

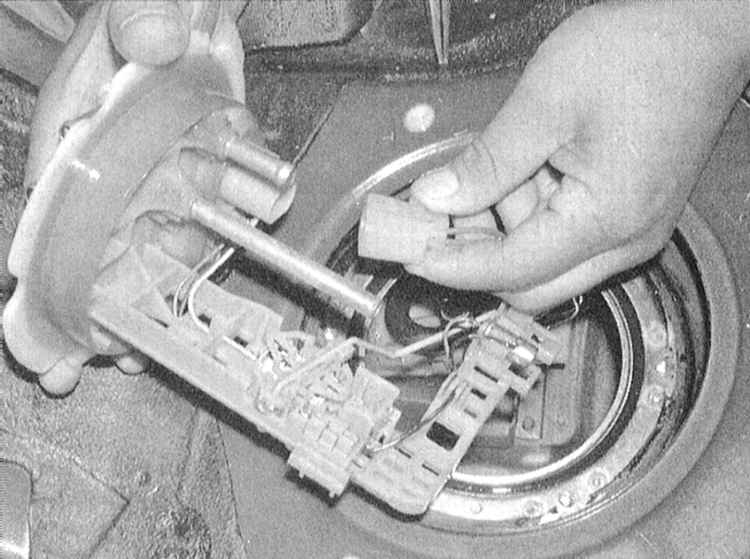

3. Отсоедините от крышки электропроводку топливного насоса.
|
4. Отведите сборку датчика расхода топлива с крышкой в сторону.
|
|
Постарайтесь не повредить поплавок и не погнуть
его рычаг.
|
|

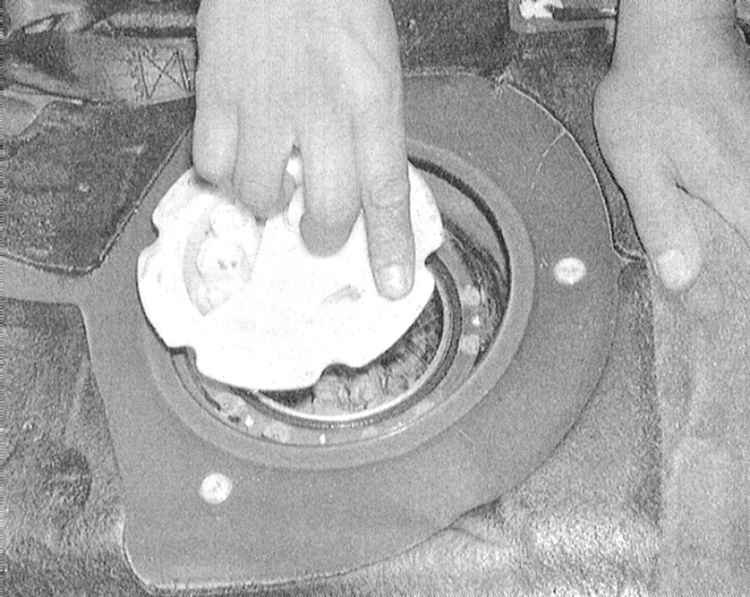

5. Просунув руку внутрь топливного бака через отверстие доступа,
отпустите фиксатор крепления кожуха бензонасоса и извлеките
сборку последнего из бака.
|
6. Аккуратно поддев, снимите с насоса сетчатый фильтр топливозаборника.
Проверьте фильтр на наличие признаков загрязнения и нарушения проходимости.
Отсоедините шланг от выпускного штуцера насоса.

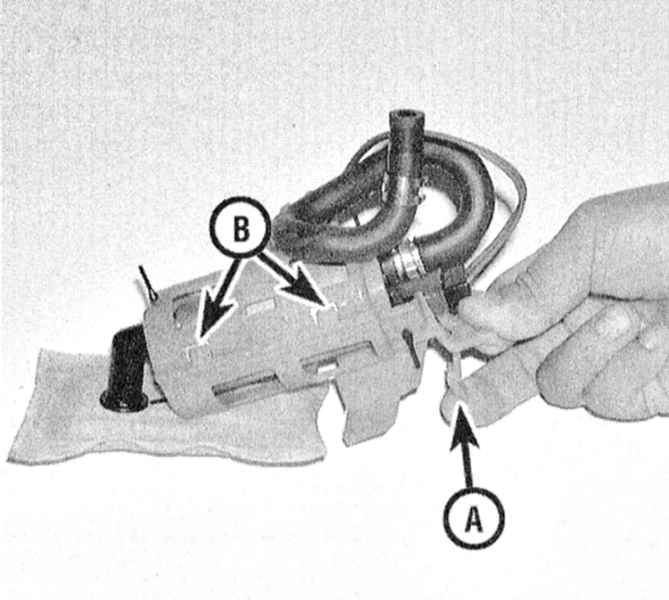

7. Отожмите стопорные язычки и расчлените кожух насосной сборки
на две половины. Извлеките насос из кожуха.
|
|
УСТАНОВКА
|
|
|
1. Сборка производится в порядке, обратном порядку демонтажа компонентов.
2. Не забудьте зачистить сопрягаемую поверхность посадочного фланца
сборки и канавку под установку уплотнительного кольца на бензобаке.
3. Заменив уплотнительное кольцо, заправьте сборку в бак.
4. Проследите за порядком подсоединения топливных линий и ориентации
их относительно сборки и бака. Прочно затяните крепежные винты.
5. Восстановите исходное подсоединение электропроводки, установите
на место крышку доступа к сборке и заднее сиденье.
|
|
|
