6.10. Снятие, установка и регулировка троса акселератора

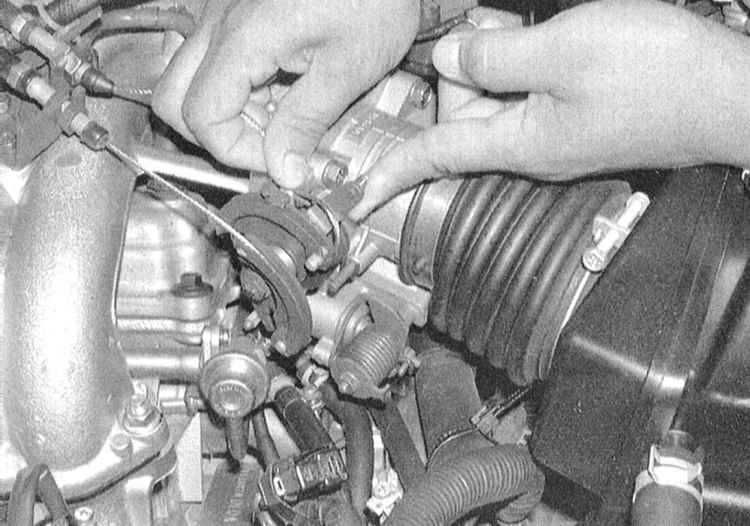

1. Отсоедините тросы газа и (при соответствующей комплектации автомобиля) темпостата от рычага привода дроссельной заслонки.

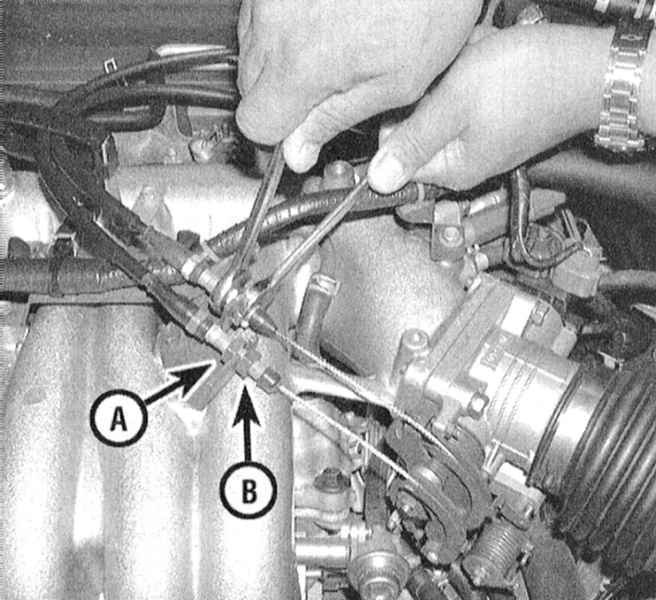

2. Ослабьте стопорную и регулировочную гайки и высвободите трос акселератора из своего кронштейна.

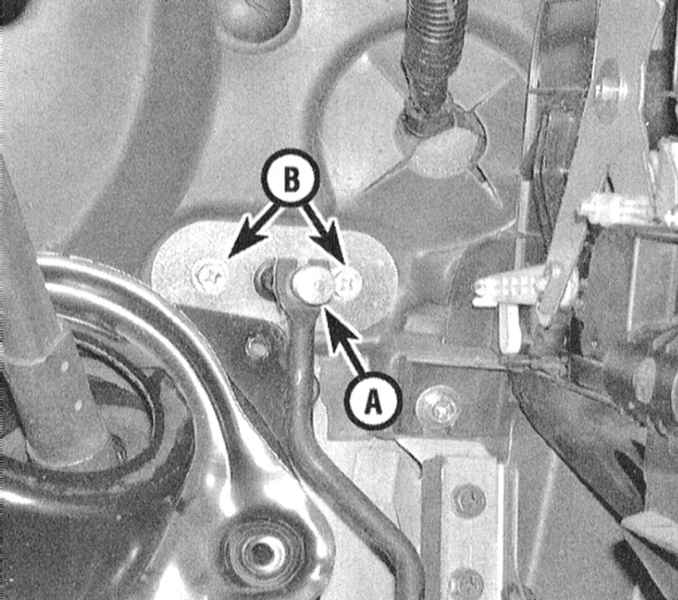

3. Под панелью приборов в водительском ножном колодце отсоедините трос акселератора от рычага педали газа, выверните болты крепления тросовой сборки к переборке двигательного отсека.

4. Отпустите оставшиеся промежуточные фиксаторы торса.
5. Втяните трос через переборку в двигательный отсек и снимите его с автомобиля.

1. Установка производится в обратном порядке. Проследите за правильностью прокладки троса и надежностью крепления его во всех предусмотренных фиксаторах.
2. В случае необходимости промажьте герметиком узел пропускания троса через переборку во избежание попадания влаги в салон автомобиля.

1. Регулировка троса акселератора производится следующим образом:

a) Потянув за трос, выберите всю его слабину;;
b) Отдайте регулировочную гайку до появления свободного хода рычага привода дроссельной заслонки;
c) Отдайте регулировочную гайку троса на 1.5 ÷ 2 оборота;
d) Затяните контргайку;
e) Удостоверьтесь в полноте открывания дроссельной заслонки при выжимании педали газа до пола и возврате ее в исходное (закрытое) положение при отпускании педали. Удостоверьтесь в отсутствии признаков заклинивания;
2. Порядок выполнения регулировки троса темпостата:

a) Удостоверьтесь правильности регулировки троса газа;
b) Отпустите регулировочную гайку троса темпостата до появления свободного хода рычага заслонки;
c) Отдайте регулировочную гайку троса еще на пол оборота – оборот;
d) Затяните контргайку и проверьте исправность функционирования темпостата.
