5.4. Проверка состояния вентиляторов системы охлаждения и цепей их включения, замена компонентов

Старайтесь не прикасаться к лопастям крыльчатки руками, инструментом и деталями одежды. Во избежание получения травмы или повреждения оборудования, не запускайте двигатель при неисправном вентиляторе. Не предпринимайте попыток отремонтировать сломанные лопасти крыльчатки, - меняйте ее в сборе!

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Все модели оборудованы двухскоростной вентиляторной сборкой системы охлаждения, помещенной в пластмассовый кожух, закрепленный позади радиатора.

2. Управление функционированием вентиляторов осуществляет РСМ через комплект реле скоростных режимов. Датчик ЕСТ информирует РСМ о текущей температуре охлаждающей жидкости и модуль, основываясь на анализе поступающих данных, осуществляет включение соответствующего скоростного режима вентилятора. На холостых оборотах осуществляется включение низкоскоростного режима. По достижении температурой жидкости значения 106°С РСМ производит включение высокоскоростного режима № 1 или № 2. Наличие второго высокоскоростного режима гарантирует исправность срабатывания вентиляторов даже при выходе из строя одного из реле. Реле продолжают функционировать исправно даже в случае отказа датчика ЕСТ.

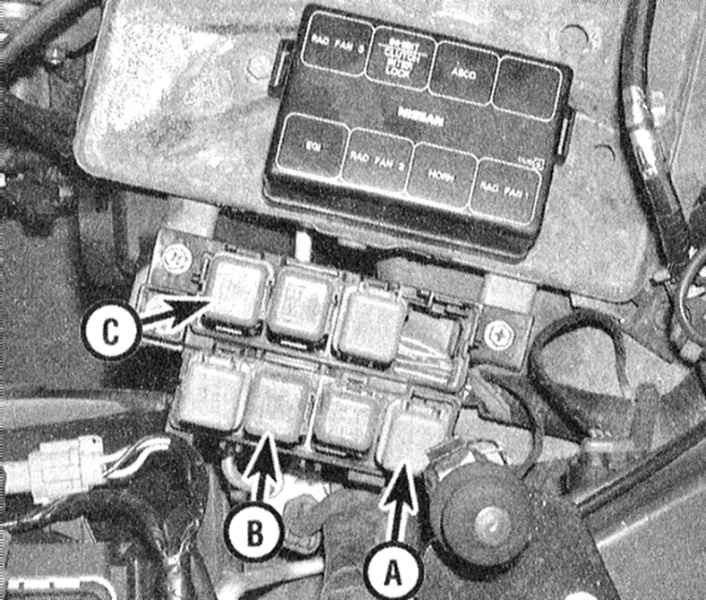

А — Реле низкоскоростного режима
В — Реле высокоскоростного режима № 1
С — Реле высокоскоростного режима № 2

3. Если вентилятор продолжает работать непрерывно, следует проверить состояние реле и датчика температуры охлаждающей жидкости. Описание процедуры диагностики датчика приведено в Главе 6. диагностика реле описывается в Главе Бортовое электрооборудование.
4. Прогрейте двигатель до нормальной рабочей температуры, - вентиляторы должны включиться, в противном случае проверьте состояние соответствующих предохранителей в расположенном в двигательном отсеке или в салоне автомобиля монтажном блоке (см. Главу Бортовое электрооборудование).

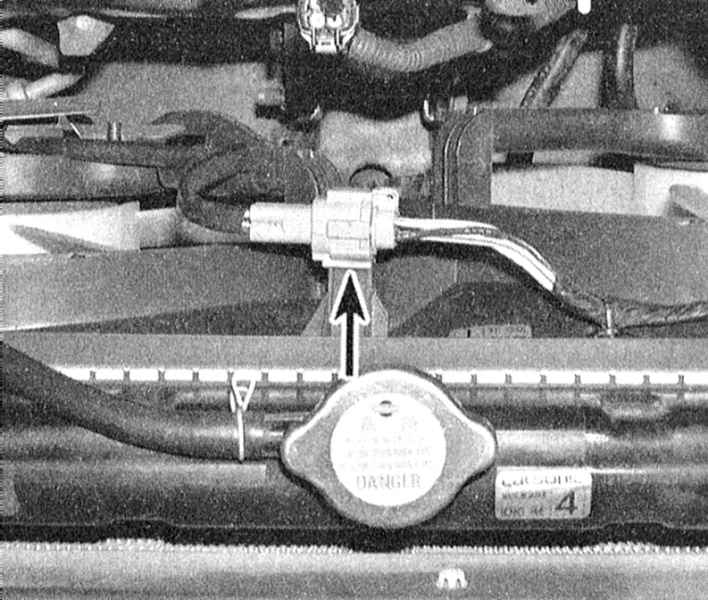

5. Если предохранители в порядке, отсоедините электропроводку от электромотора привода вентилятора. При помощи оборудованного предохранителем провода-перемычки подсоедините любую из двух клемм питания электромотора к батарее. Клемму черного провода заземлите на массу. Если вентилятор не сработает, его следует заменить.

6. Если при подаче питания непосредственно от батареи вентилятор работает исправно, подсоедините вольтметр к массе шасси и опробуйте обе клеммы питания электромотора со стороны жгута. При прогретом до нормальной рабочей температуры двигателе (по показаниям измерителя температуры в приборном щитке) на одной из клемм должно иметь место напряжение батареи.
7. При помощи омметра проверьте состояние контура заземления, - между клеммой черного провода и массой шасси должно иметь место сопротивление не более 5 Ом. При более высоких показаниях прибора следует определить и устранить причину имеющего место нарушения.
8. Если в ходе описываемой в параграфе 6 проверки питание на клеммах разъема отсутствует, проверьте исправность его подачи на реле низкосортного режима. На одной из приемных клемм гнезда реле напряжение батареи должно иметь место постоянно, на другой, - только в положении ON или START ключа зажигания.
9. Если питание на гнедо подается исправно, проверьте проводимость собственно реле (см. Главу Бортовое электрооборудование).

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

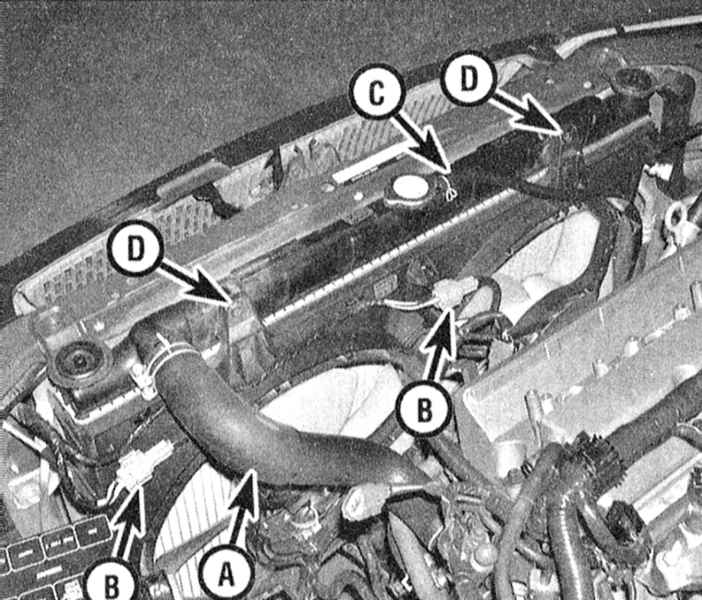

2. Отсоедините от радиатора верхний и переливной шланги.

3 Выверните два болта крепления кожуха и снимите вентиляторную сборку с автомобиля.

Нижняя часть кожуха крепится к радиатору посредством фиксаторов.

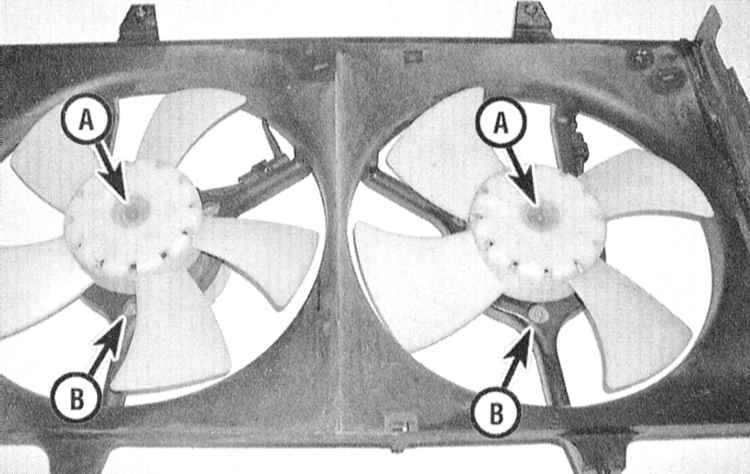

4. Отдайте гайку крепления крыльчатки к валу мотора.

5. Выверните винты крепления мотора к кожуху.

6. При помощи ассистента молотком выбейте вал мотора из сборки кожуха.
7. Установка производится в обратном порядке.
