5.14. Снятие, обслуживание и установка компрессора К/В

Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!

При замене компонентов системы кондиционирования воздуха потребуется определенное количество сменного рефрижераторного масла, необходимое для заполнения объема нового узла. Используйте только масло, годное для употребления в системах R-134а (внимательно изучите этикетку на контейнере).

СНЯТИЕ

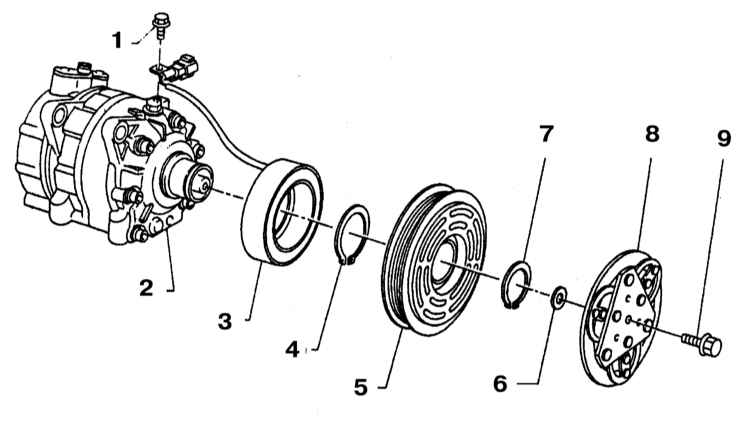

Конструкция компрессора NVR 140S производства компании ATSUGI

1 — Тепловой предохранитель (10 ÷ 15 Нм)
2 — Шпонка
3 — Электромагнитная обмотка
4 — Шкив
5 — Муфта сцепления

6 — Регулировочные шайбы
7 — Центральный болт (9.1 ÷ 11.8 Нм)
8 — Диск муфты
9 — Контргайка (29 ÷ 39 Нм)

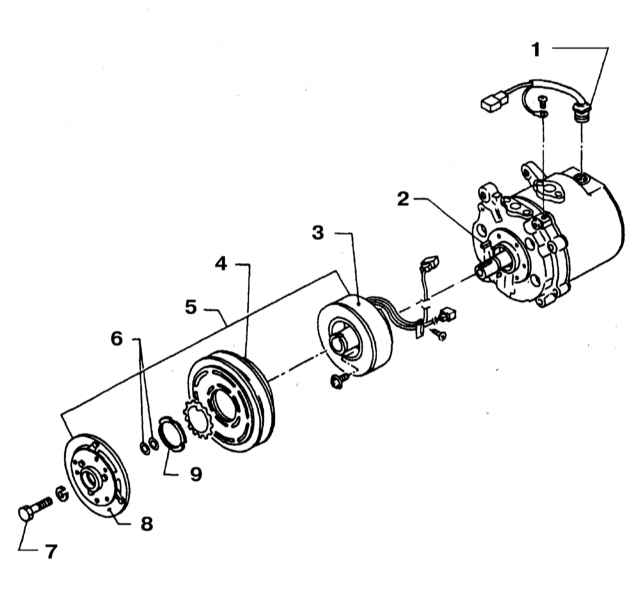

Конструкция компрессора V-6 производства компании CALSONIC

1 — Винт
2 — Блок компрессора
3 — Полевая обмотка
4 — Упорное кольцо
5 — Шкив

6 — Прокладка
7 — Упорное кольцо
8 — Диск муфты
9 — Центральный болт (14 Нм)

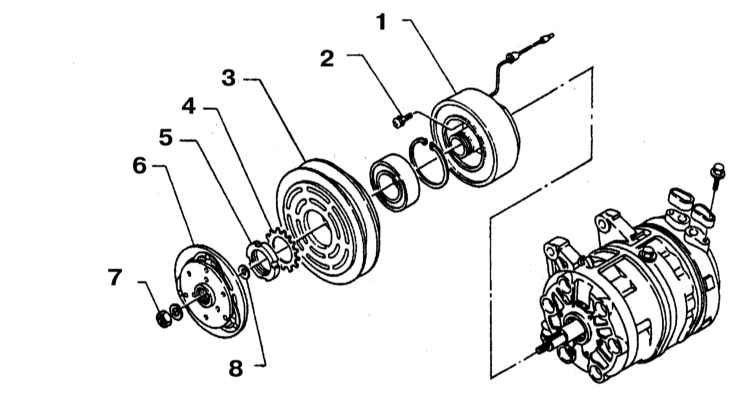

Конструкция компрессора DKS-16H производства компании ZEXEL

1 — Электромагнитная обмотка
2 — Винт (5 ÷ 6 Нм)
3 — Шкив
4 — стопорная шайба

5 — Контргайка (34 ÷ 39 Нм)
6 — Диск муфты
7 — Гайка вала (14 ÷ 16 Нм)
8 — Регулировочная шайба


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Произведите разрядку системы кондиционирования воздуха в условиях специализированной мастерской.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Взведите стояночный тормоз, подоприте задние колеса противооткатными башмаками, затем поддомкратьте передок автомобиля и установите его на подпорки.
4. Снимите приводной ремень компрессора (см. Главу Настройки и текущее обслуживание).

5. Отсоедините от компрессора рефрижераторные линии. Сразу же закупорьте открытые концы трубок и штуцеров во избежание попадания в систему грязи и влаги.

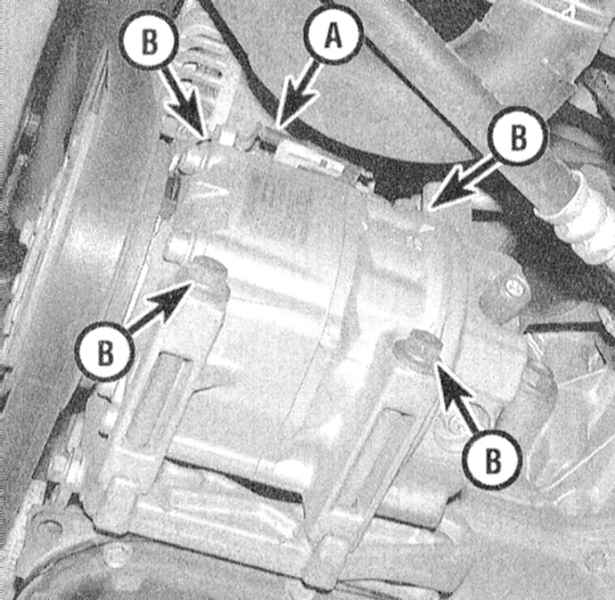

6. Отсоедините от компрессора электропроводку, затем отдайте крепежные болты и снимите сборку с опорного кронштейна.

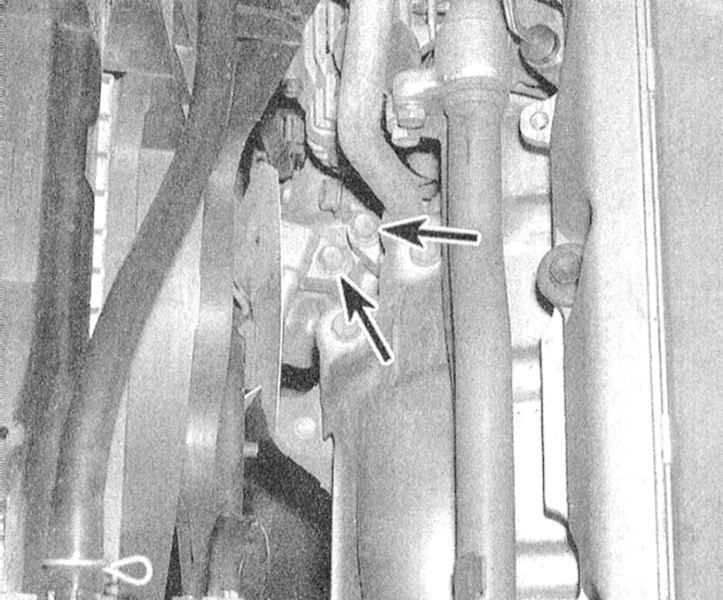

Верхние крепежные болты могут быть вывернуты не до конца и оставлены в сборке компрессора до извлечения ее из автомобиля.

Обслуживание

 ПОРЯДОК ВЫПОЛНЕНИЯ

На рассматриваемых моделях автомобилей используется один из трех типов компрессоров К/В.

Замена муфты сцепления компрессора

 ПОРЯДОК ВЫПОЛНЕНИЯ

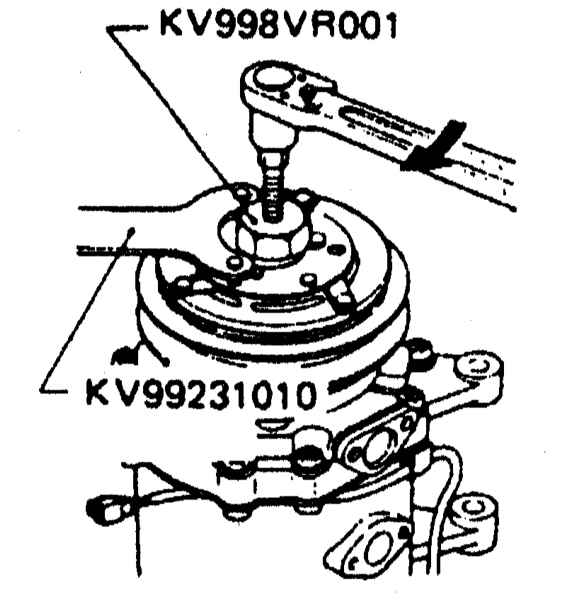

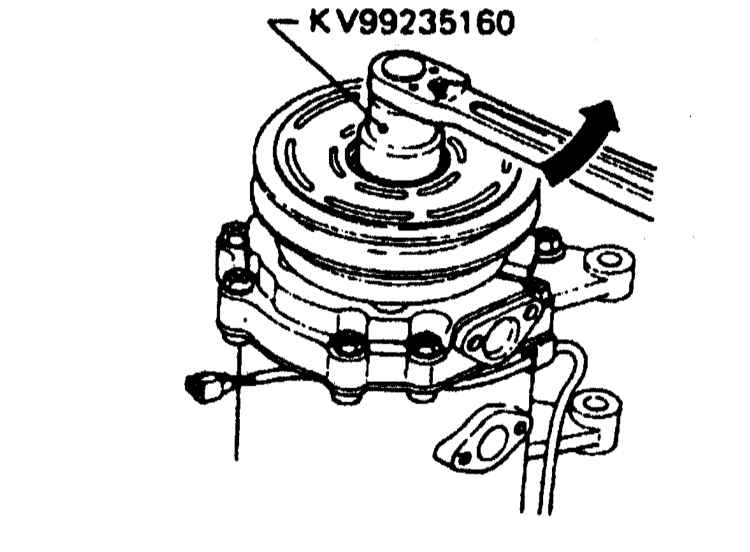

1. Выверните центральный болт, застопорив диск муфты гаечным ключом. Муфта может быть снята при помощи специального экстрактора.

2. Загните вниз флажок стопорной шайбы, отдайте контргайку и снимите шкив.

3. Если на сопрягаемой поверхности видны признаки повреждения или следы перегрева, ведущий диск муфты и шкив должны быть заменены.
4. Перед установкой протрите сопрягаемую поверхность шкива растворителем.
5. Проверьте состояние спирали, - обращайте внимание на наличие признаков ослабления контакта и повреждения изоляции.

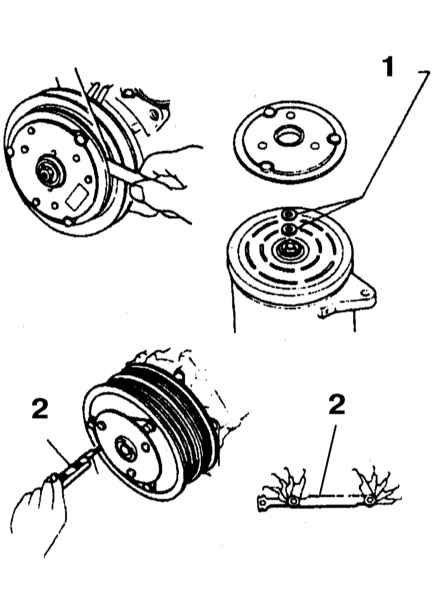

6. При установке следует отрегулировать зазор между диском и шкивом путем подбора регулировочных шайб, - воспользуйтесь измерителем зазоров между электродами свечей зажигания.

7. При замене муфты сцепления компрессора не забудьте произвести ее обкатку, - компрессор должен быть включен не менее 30 раз.
8. В процессе обкатки происходит наращивание крутящего момента муфты. Не допускайте попадания внутрь компрессора посторонних материалов.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Не забудьте перенести муфту сцепления со старого компрессора на новый.
2. Долейте в систему необходимое количество свежего рефрижераторного масла, исходя из следующих данных:

a) Слейте хладагент из снятого с автомобиля компрессора и измерьте его объем;
b) Слейте присутствующий в новой сборке хладагент;
c) Если количество слитого из старого блока масла составило 90 ÷ 150 мл, залейте в новый компрессор то же количество свежего хладагента;
d) Если из старого компрессора было слито менее 90 мл масла, залейте в новый 90 мл;
e) Если количество слитого из старого блока масла превысило 150 мл, следует залить в новую сборку 150 мл хладагента.
3. Установка производится в обратном порядке. Не забудьте заменить уплотнительные кольца штуцерных соединений рефрижераторных линий. Перед установкой кольца следует смазать рефрижераторным маслом. Замечание: Не забудьте посадить в компрессор два верхних крепежных болта до того, как новая сборка будет поставлена на автомобиль.
4. Произведите зарядку системы и проверку ее на утечки в условиях специализированной мастерской.
