5.10. Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха, регулировка приводного троса

Рассматриваемые в настоящем Руководстве автомобили оборудованы системой дополнительной безопасности SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания, - отсоедините от батареи сначала отрицательный, затем положительный провод и обождите не менее двух минут, прежде чем приступать к обслуживанию компонентов, расположенных вблизи датчиков направленных перегрузок (см. Главу Бортовое электрооборудование). Изоляция и контактные разъемы электропроводки цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи никакие диагностические приборы!


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную облицовку панели приборов (см. Главу Кузов).

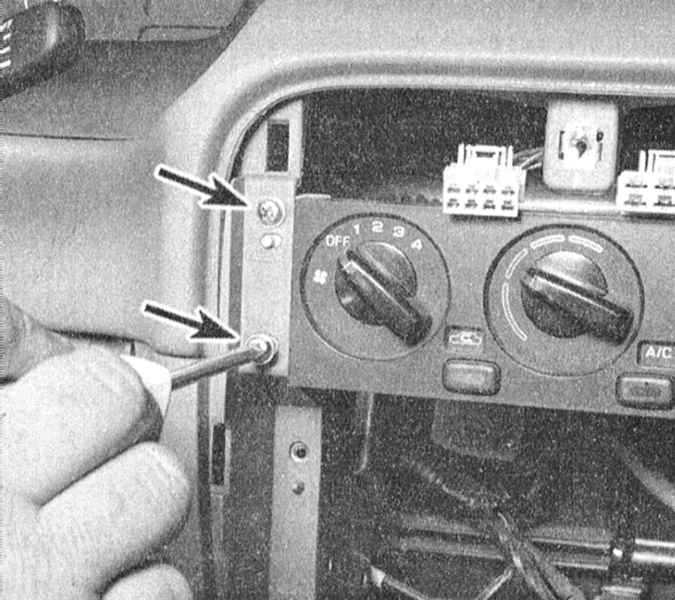

2. Выверните четыре винта крепления сборки управления к панели приборов.

3. Извлеките сборку из своего посадочного гнезда в панели и отсоедините электропроводку.
4. Описание процедур проверки переключателя выбора скоростных режимов вентилятора отопителя см. в Разделе Проверка исправности функционирования приводного электромотора вентилятора отопителя и состояния компонентов его электрической цепи. Для извлечения переключателей с панели необходимо снять с рычагов рукоятки, вывернуть четыре винта крепления кожуха печатной платы, затем отжать пластмассовые стопорные язычки с задней стороны соответствующего переключателя и высвободить его из панели.
5. Установка производится в обратном порядке.
