5.6.3. Регулировка ТНВД

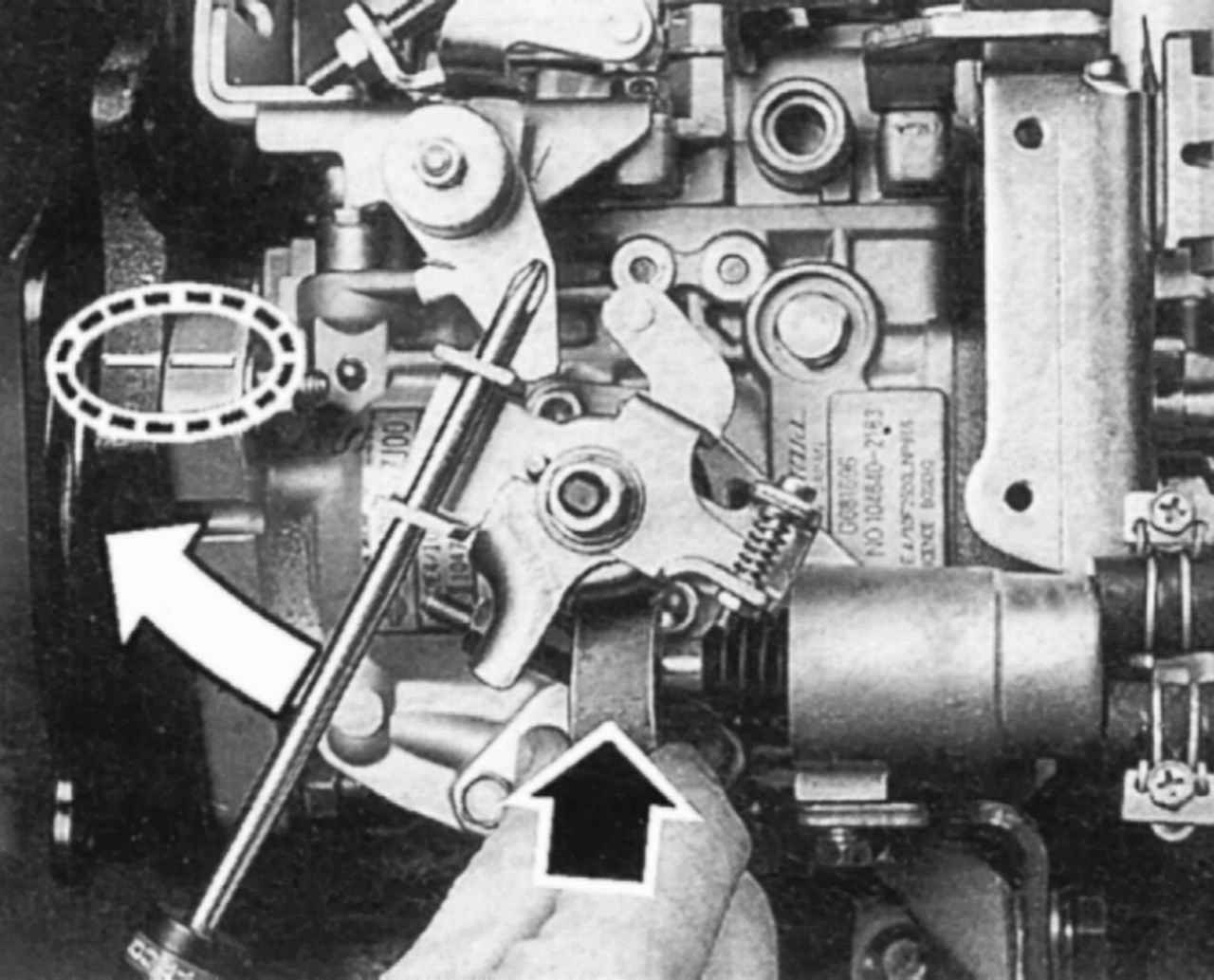

Рис. 3.35. Установка ТНВД по меткам и отключение устройства для пуска холодного двигателя с помощью пластины толщиной 15 мм (только на двигателе CD20)

Отсоедините провод «минусовой» клеммы аккумуляторной батареи. Разъедините все электроразъемы, отсоедините вакуумные приводы и тросы, подходящие к ТНВД. Снимите топливопроводы высокого давления, затем отсоедините подводящий и сливной топливопроводы от ТНВД. На двигателях модели CD20 отключите устройство для пуска холодного двигателя путем установки пластины толщиной 15 мм между рычагом и пусковым устройством (рис. 3.35). Поверните коленчатый вал и установите вырез (без цветной маркировки) шкива коленчатого вала против метки на блоке цилиндров (поршень в 1-м цилиндре находится в положении ВМТ такта сжатия).

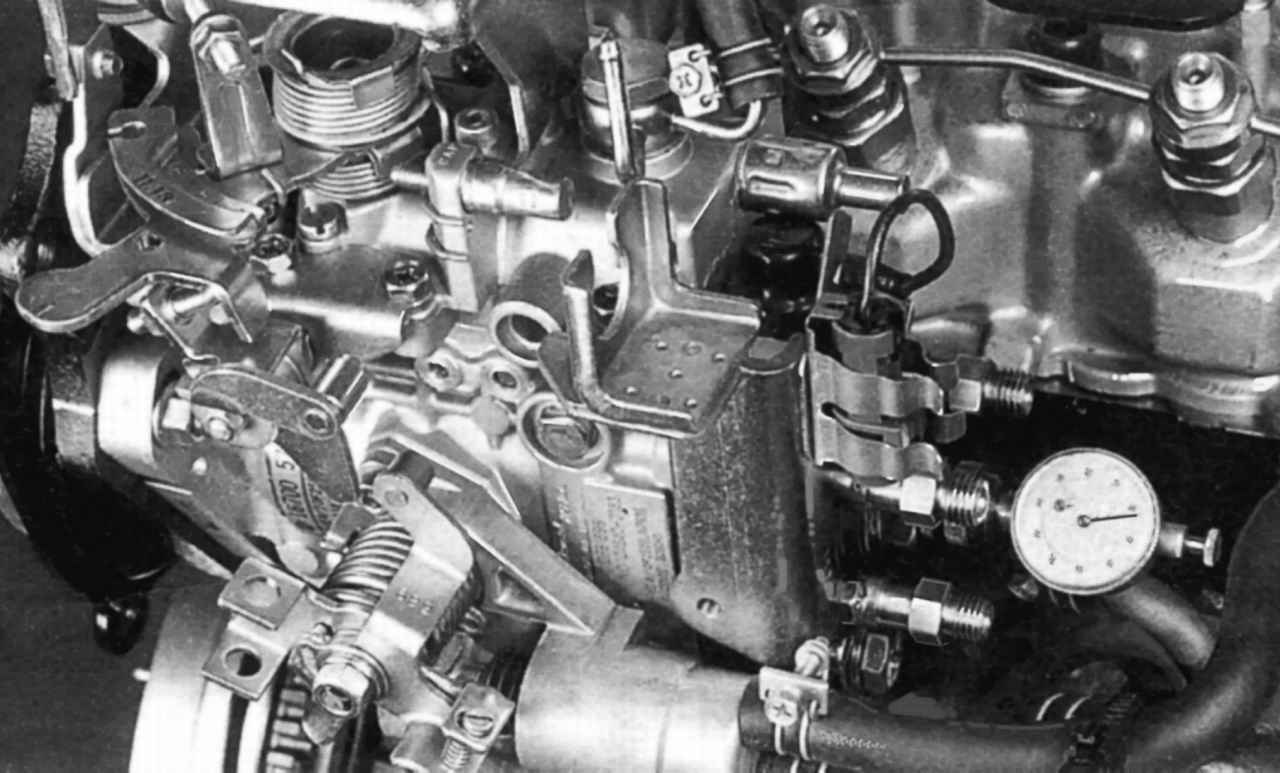

Рис. 3.36. Установка ТНВД c помощью индикатора с переходником (приспособление KV 11229350)

Установите индикаторное устройство KV 11229350 с подставкой, сняв резьбовую пробку, расположенную по центру распределителя ТНВД (рис. 3.36). Ослабьте болты крепления ТНВД. Отрегулируйте положение индикатора таким образом, чтобы его стрелка располагалась между делениями 1 и 2 мм. Поверните коленчатый вал на 20—25° (для двигателя CD20) или на 100° (для двигателя CD20E) против часовой стрелки. В этом положении коленчатого вала установите стрелку индикатора на «0». Медленно поворачивая коленчатый вал по часовой стрелке, установите метку желтого цвета на шкиву коленчатого вала против метки, соответствующей начальному углу опережения впрыска топлива. Для увеличения угла опережения впрыска топлива медленно поверните корпус насоса в направлении «от двигателя», для уменьшения — «к двигателю», пока индикатор не покажет заданный ход плунжера ТНВД. Затяните в этом положении болты крепления ТНВД и проверьте регулировку угла опережения впрыска топлива.
