5.6.2. Снятие и установка ТНВД

Отсоедините провод «минусовой» клеммы от аккумуляторной батареи. На кронштейне крепления ТНВД сделайте пометку положения ТНВД. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия, для чего поверните коленчатый вал так, чтобы вырез шкива коленчатого вала (без цветной маркировки) находился напротив метки на блоке цилиндров. Пережмите зажимами шланги устройства для запуска холодного двигателя (на двигателе CD20). Снимите ремень привода ТНВД (см. ниже).

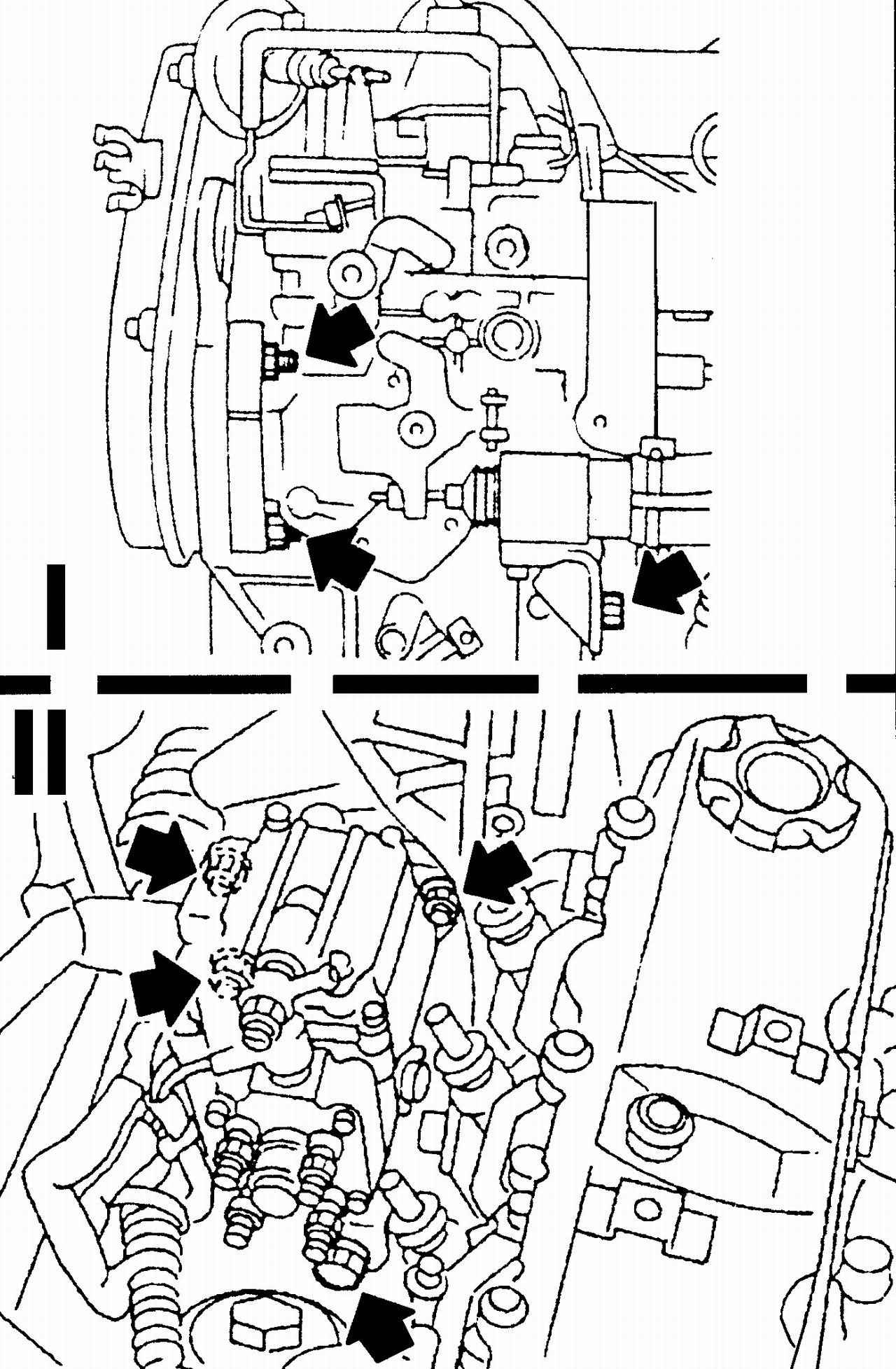

Рис. 3.33. Болты крепления ТНВД: I — на двигателе CD20; II — на двигателе CD20E

Разъедините все электроразъемы, отсоедините вакуумные приводы и тросы управления, подходящие к ТНВД. Снимите топливопроводы высокого давления, затем отсоедините подводящий и сливной топливопроводы от ТНВД. Отверните и снимите гайку крепления зубчатого шкива привода ТНВД; снимите с помощью соответствующего съемника зубчатый шкив, извлеките шпонку. Отверните болты крепления (рис. 3.33) и снимите ТНВД.

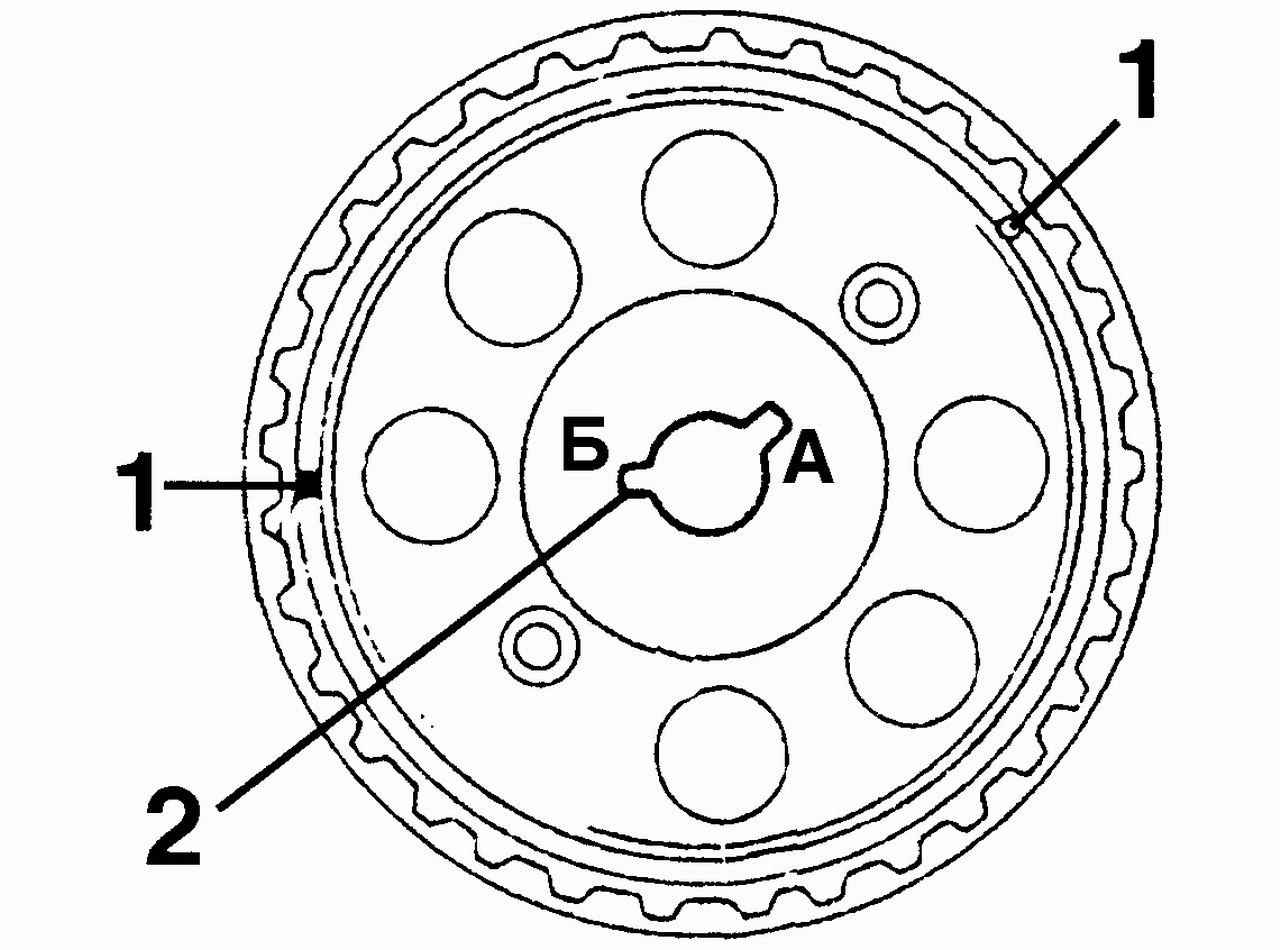

Рис. 3.34. Установка зубчатого шкива привода ТНВД: 1 — установочная метка; 2 — шпоночные пазы: «А» для двигателя CD20 и «Б» для двигателя CD20E

Установку ТНВД выполняйте по метке, сделанной при снятии. Наденьте на вал ТНВД шкив, установив шпонку в соответствующий паз (рис. 3.34). Затяните гайку крепления шкива. Установите приводной ремень. Выполните оставшиеся операции в порядке, обратном снятию, и проверьте уровень охлаждающей жидкости.
