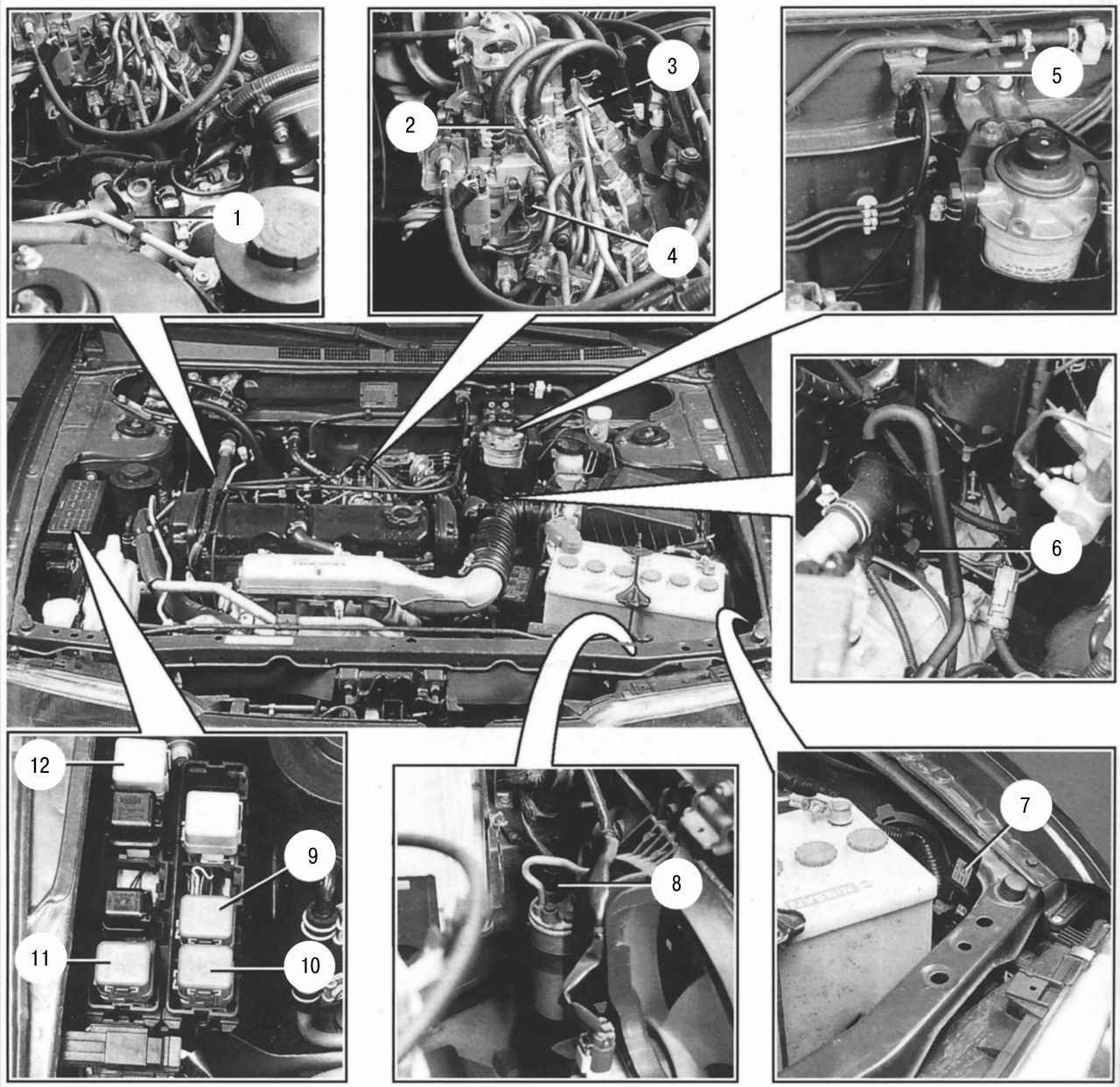

Рис. 3.46. Размещение агрегатов системы управления двигателем CD20 в моторном отсеке: 1 — датчик температуры охлаждающей жидкости;
2 — электромагнитный клапан регулирования угла опережения впрыска топлива; 3 — датчик частоты вращения двигателя; 4 — электромагнитный клапан останова дизеля; 5 — электроклапан ускоренного холостого хода; 6 — датчик скорости движения автомобиля; 7 — реле включения пред- и послепускового подогрева; 8 — реле давления хладагента в системе кондиционера; 9, 10 — реле включения электровентиляторов системы охлаждения на 2-й скорости;
11 — реле включения электровентиляторов системы охлаждения на 1-й скорости; 12 — реле включения кондиционера
