4.7.4. Проверка и регулировка зазоров в механизме привода клапанов

Прогрейте двигатель до рабочей температуры. Снимите крышку головки блока цилиндров (см. выше). Выверните свечи зажигания. Установите поршень 1-го цилиндра в ВМТ такта сжатия (метка на шкиве коленчатого вала должна находиться напротив метки на блоке двигателя).
Проверьте при помощи набора щупов зазоры между кулачками распределительных валов и регулировочными шайбами в приводе впускных клапанов 1-го и 2-го цилиндров, затем выпускных клапанов 1-го и 3-го цилиндров. Поверните коленчатый вал на один оборот и снова установите метку на шкиву против метки на блоке цилиндров. В этом положении коленчатого вала проверьте зазоры в механизме привода впускных клапанов 3-го и 4-го цилиндров и выпускных клапанов 2-го и 4-го цилиндров. Запишите измеренные зазоры и сравните их с рекомендуемыми зазорами.
Номинальный зазор на горячем двигателе, мм:
для впускных клапанов        0,32—0,40
для выпускных клапанов        0,37—0,45
Если зазоры отклоняются от номинального, произведите регулировку.
Регулировка зазоров производится на холодном двигателе.
Для изменения зазоров применяются регулировочные шайбы, которые выпускаются толщиной от 2,00 до 2,98 мм через каждые 0,02 мм.

Замена регулировочной шайбы при регулировке зазоров в механизме привода клапанов

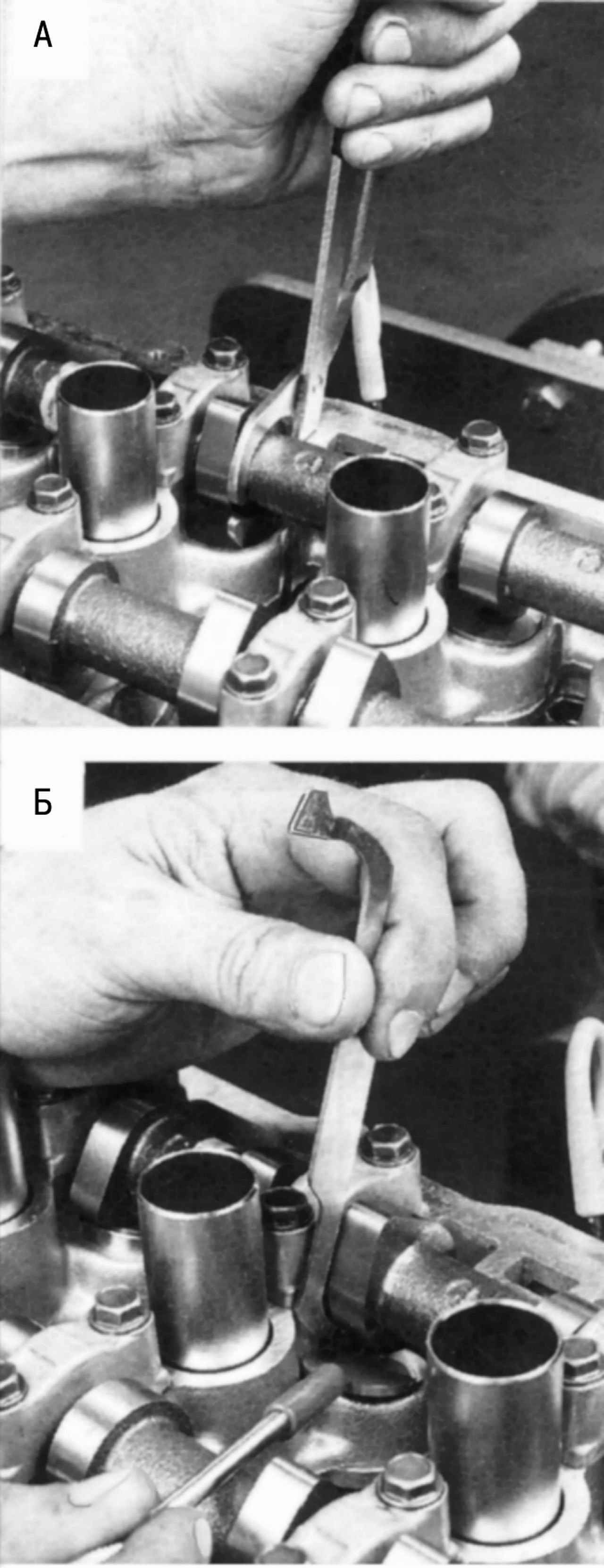

Рис. 2.35. Замена регулировочной шайбы при регулировке зазоров в механизме привода клапанов: А — сжатие толкателя при помощи приспособления Nissan RV 10115110; Б — установка фиксатора Nissan RV 10115120 для блокировки толкателя в утопленном положении и извлечение регулировочной шайбы при помощи магнита


Для замены регулировочных шайб используйте приспособления Nissan RV 10115110 и RV 10115120 (рис. 2.35). Проверните коленчатый вал и установите кулачки привода клапанов регулируемого цилиндра вверх. Затем сожмите специальным приспособлением регулируемый толкатель и выньте магнитом регулировочную шайбу. Измерьте и запишите толщину шайбы. Определите толщину шайбы, которую необходимо установить по следующей формуле:
толщина устанавливаемой регулировочной шайбы = толщина вынутой регулировочной шайбы + измеренный зазор — номинальный зазор.
Выберите регулировочную шайбу, толщина которой соответствует расчетной величине. Если нет шайбы расчетной толщины, используйте шайбу толщиной, ближайшей к расчетной.
Смажьте моторным маслом новую регулировочную шайбу и установите ее на толкатель надписью вниз. Выньте приспособление для сжатия толкателя. Произведите аналогичным образом регулировку остальных клапанов. Снова проверьте зазоры. Установите на место крышку головки блока цилиндров, предварительно заменив ее уплотнительную прокладку.
Выполните оставшиеся сборочные операции в порядке, обратном снятию. Проверьте работу двигателя.
