4.7.3. Разборка, проверка технического состояния, ремонт и сборка головки блока цилиндровa

Установите головку блока цилиндров на подставку. Нанесите метки на снимаемые детали, чтобы правильно их установить при сборке. Снимите впускной трубопровод вместе с топливной магистралью. Отсоедините от головки трубопровод системы рециркуляции отработавших газов. Отсоедините выпускной коллектор, предварительно сняв с него термоизолирующий экран. Выньте регулировочные шайбы и толкатели. Снимите клапаны при помощи приспособления для сжатия пружин типа Facom U43LA и уложите для каждого клапана отдельно сухари, тарелку пружины, опорную шайбу. Очистите все детали. Снимите с направляющих втулок маслоотражающие колпачки. Для того чтобы убрать остатки прокладки с деталей из алюминиевого сплава, можно пользоваться шабером или другим острым инструментом. Однако действуйте осторожно, так как это может привести к повреждению поверхностей сопряжения. Предпочтительно пользоваться для этой цели химическим растворителем типа Loctite — Decaploc 88 или Decapjoint.

Ремонт головки блока цилиндров требует специального оборудования, поэтому желательно проводить его в ремонтных мастерских.

Осмотрите снятые детали, убедитесь в отсутствии трещин, сколов, значительного износа рабочей поверхности и других дефектов. Ниже даются указания по проверке технического состояния основных деталей головки блока цилиндров.

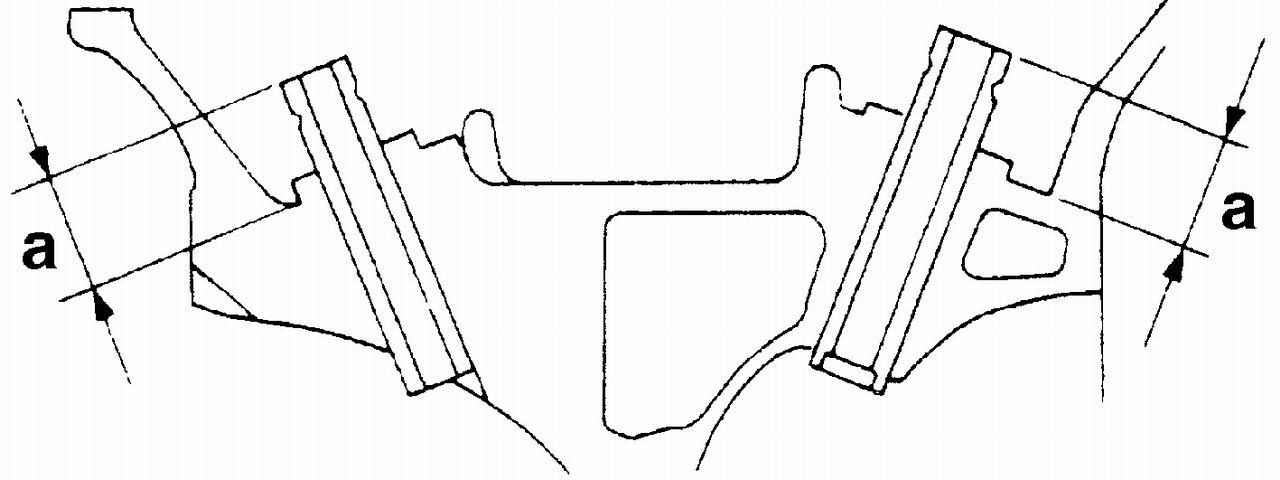

Рис. 2.31. Установка направляющих втулок клапанов: а = 11,5—11,7 мм

Запрессованы в головку блока цилиндров (рис. 2.31). Предусмотрены ремонтные втулки с увеличением наружным и уменьшенным внутренним диаметрами. Выпрессовка изношенных втулок осуществляется с помощью пресса и оправки.

Предварительно разогрейте головку в масляной ванне до температуры 110—120° С. Затем расточите отверстия под втулку ремонтного размера. Запрессовку втулок в головку проводите также после ее нагрева до указанной температуры, после чего разверните внутреннее отверстие запрессованной втулки под диаметр стержня клапана.

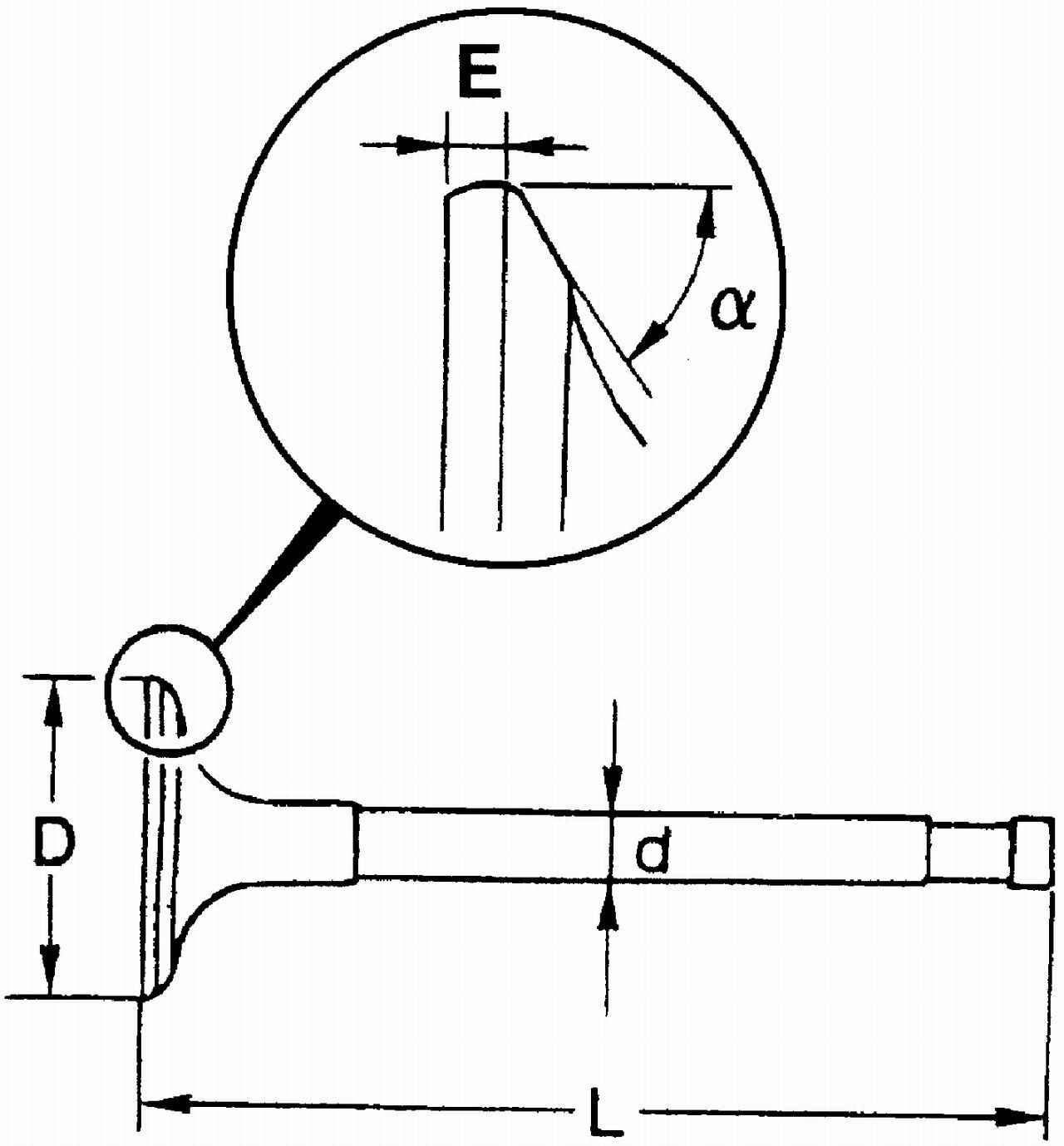

Рис. 2.32. Геометрические размеры клапана: Е — толщина цилиндрической части тарелки клапана; D — диаметр тарелки клапана; d — диаметр стержня клапана; L — общая длина клапана; a — угол рабочей фаски клапана

Зазор между стержнем клапана и направляющей втулкой не должен превышать допустимой величины. Так как клапаны ремонтных размеров не предусмотрены, заменять следует клапан и втулку в паре. Головку клапана шлифуйте и притирайте только в пределах размеров, указанных в табл. 2.6. После шлифования фасок тщательно очистите головку блока цилиндров и проверьте герметичность клапанов. Геометрические размеры клапана указаны на рис. 2.32.

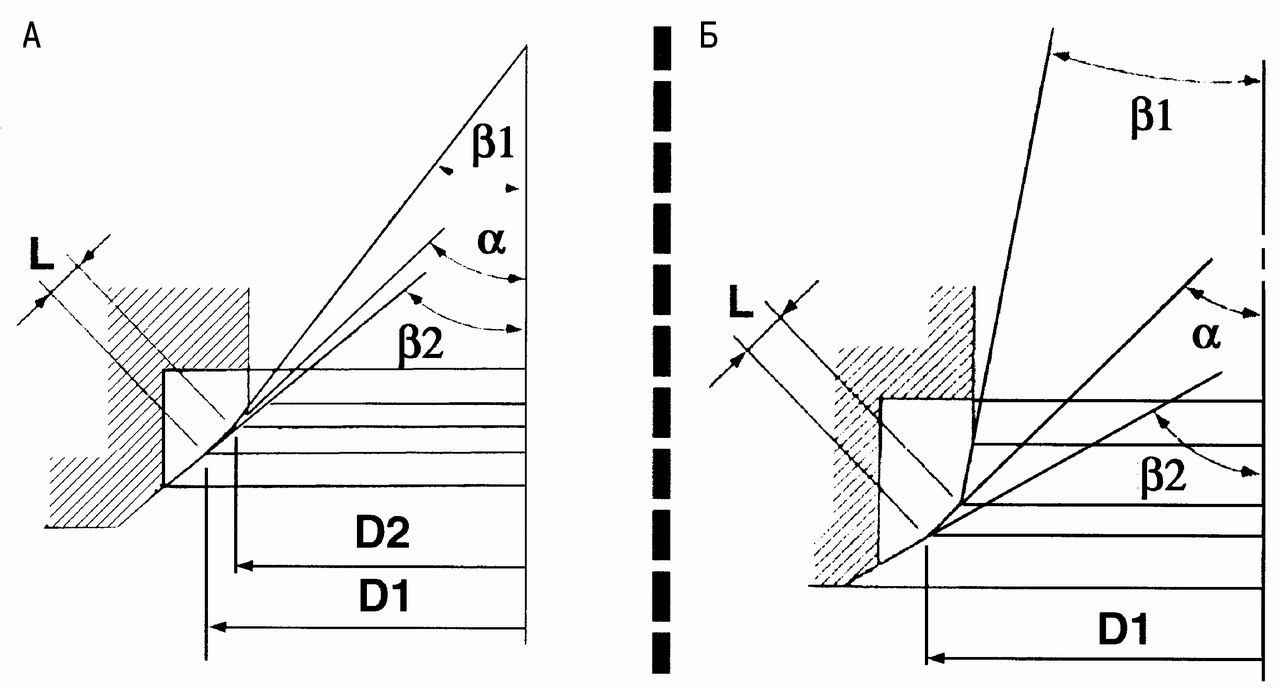

Рис. 2.33. Геометрические размеры седел клапанов: А — впускных; Б — выпускных; D1 — наружный диаметр рабочей фаски; D2 — внутренний диаметр рабочей фаски; L — ширина рабочей фаски; a — угол рабочей фаски; b1 — угол верхней фаски; b2 — угол нижней фаски

Запрессованы в головку блока цилиндров. Седла можно шлифовать в пределах размеров, указанных в табл. 2.5. Замену седел проводите после нагрева головки блока цилиндров в масляной ванне до температуры 110—120° С с использованием пресса и оправки. После шлифования фасок тщательно очистите головку блока цилиндров и проверьте герметичность седел. Геометрические размеры седел приведены на рис. 2.33.

Характеристика	Впускные клапаны	Выпускные клапаны
Ширина рабочей фаски, мм	1,06-1,34	1,20-1,68
Наружный диаметр рабочей фаски, мм	29,5-29,7	23,5-23,7
Внутренний диаметр рабочей фаски, мм	27,8-28,0	-
Угол рабочей фаски	45°	-
Угол верхней фаски	30°	15°
Угол нижней фаски	60°	-

Всегда подлежат замене при ремонте головки. Заменяйте их после снятия опорных шайб клапанов с помощью оправки.

Проверьте угол отклонения витков пружины от оси. При скалывании защитного лака рекомендуется заменять пружины из-за возможности разрыва пружины при эксплуатации. Не очищайте пружины с применением бензина или трихлорэтилена, так как эти вещества могут растворять защитный лак.

Проверьте состояние поверхности и зазор между толкателями и стенками их гнезд. Осмотрите поверхность гнезд толкателей. В случае износа, превышающего допустимый, замените толкатели или головку блока цилиндров.

Если отклонение от плоскостности поверхности сопряжения головки блока цилиндров с блоком превышает 0,1 мм и распределительный вал свободно вращается, проведите шлифование головки блока цилиндров. Толщина снимаемого слоя металла не должна превышать 0,2 мм. В противном случае замените головку блока цилиндров.

Осмотрите поверхность распределительных валов и их опор, обращая особое внимание на износ кулачков и шеек. Проверьте их геометрические размеры. При значительном отклонении замеряемых величин от допустимых замените вал или головку блока цилиндров. Проверьте радиальное и осевое биение валов и звездочек. Замените детали при значительном износе.

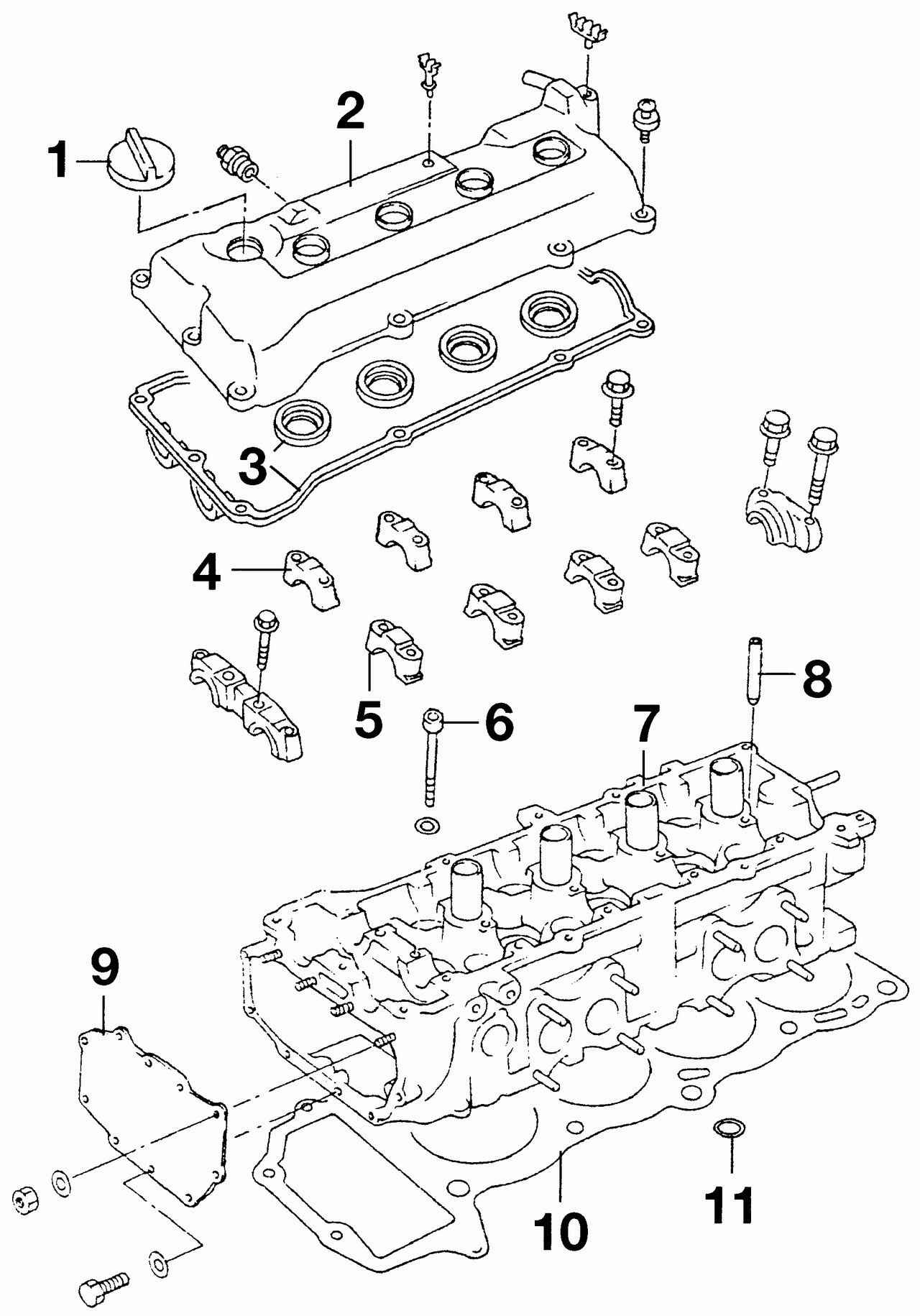

Рис. 2.34. Детали головки блока цилиндров: 1 — пробка маслозаправочной горловины; 2 — крышка головки блока цилиндров; 3 — прокладка крышки головки блока цилиндров; 4 — крышка подшипника распределительного вала впускных клапанов; 5 — крышка подшипника распределительного вала выпускных клапанов; 6 — болт крепления головки блока цилиндров; 7 — головка блока цилиндров; 8 — направляющая втулка клапана; 9 — передняя крышка головки блока цилиндров; 10 — прокладка головки блока цилиндров; 11 — седло клапана

При сборке головки блока цилиндров необходимо смазать моторным маслом рекомендуемого качества все соприкасающиеся детали. При работе руководствуйтесь рис. 2.34.

Очистите головку блока цилиндров и все снятые детали. Продуйте каналы головки блока цилиндров, обратив особое внимание на каналы смазки распределительных валов. При использовании ранее снятых клапанов установите их на свои места.

Сборку клапанного механизма выполняйте в такой последовательности. Вставьте клапан в направляющую втулку, наденьте на направляющую втулку опорную шайбу, напрессуйте новый маслосъемный колпачок, поставьте пружину и тарелку пружины. Сожмите приспособлением пружину и установите сухари. Поставьте на ребро головку блока цилиндров и, слегка постукивая медным или бронзовым молотком по краям стержней клапанов, добейтесь правильной посадки сухарей. Установите на свои места толкатели с регулировочными шайбами. Установите выпускной коллектор с новыми прокладками, затем термоизолирующий экран. Установите впускной трубопровод с новой прокладкой. Установите трубопровод РОГ между впускным трубопроводом и выпускным коллектором.
