4.13.5. Самодиагностика КСУД

Возможности КСУД позволяют самостоятельно определить неисправность основных датчиков системы. Для этого используется режим самодиагностики, при котором неисправности определяются по условному коду, передаваемому миганием желтого индикатора в комбинации приборов.

Для перехода в режим самодиагностики поверните ключ зажигания в положение «ON». При этом в комбинации приборов должен загореться желтый индикатор неисправности КСУД. Пустите двигатель. Через 2—3 с индикатор должен погаснуть, что означает отсутствие неисправностей в системе. Если индикатор не гаснет, выполните следующие действия:

— выключите зажигание;

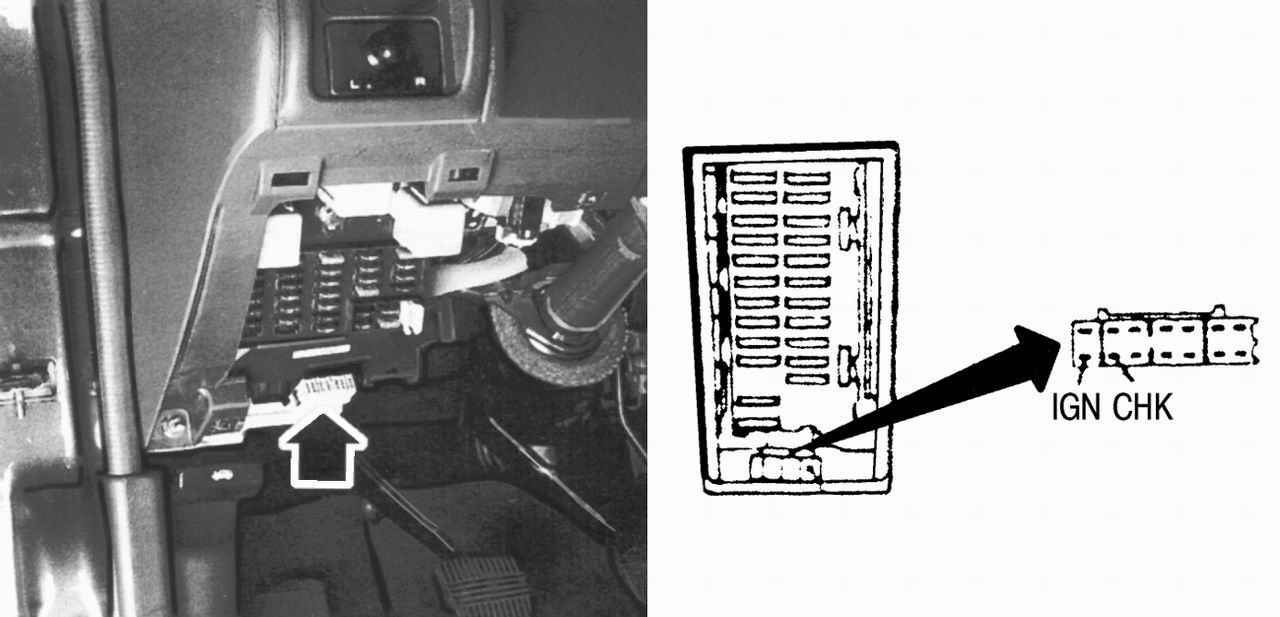

Рис. 2.94. Установка проволочной перемычки между выводами «IGN» и «CHK» на колодке диагностики

— поставьте проволочную перемычку между выводами «СНК» и «IGN» на колодке диагностики (рис. 2.94);

— через 2 с снимите перемычку.

Контрольная лампа начнет мигать, отображая условным кодом неисправности, зафиксированные контроллером. Сначала длинными вспышками передается число десятков условного кода, затем короткими — число единиц. Коды неисправности КСУД даны в табл. 2.14

Код неисправности	Место неисправности
11	Датчик положения распределительного вала и частоты вращения двигателя
12	Измеритель массового расхода воздуха
13	Датчик температуры охлаждающей жидкости
21	Нарушение работы подсистемы управления опережением зажигания
34	Датчик детонации (на двигателе SR20DE)
43	Датчик положения дроссельной заслонки
55	Неисправности отсутствуют

После завершения проверки выключите зажигание.
