2.3.9. Снятие и установка радиатора системы охлаждения

Последовательность снятия

Выверните сливную пробку.

Снимите пробку радиатора.

Снимите шланг расширительного бачка.

Снимите расширительный бачок.

Отсоедините верхний шланг радиатора.

Отсоедините нижний шланг радиатора.

Отсоедините разъем электронного блока электровентилятора.

Отсоедините шланги теплообменника АКП.

Снимите верхние опоры радиатора.

Снимите нижние опоры радиатора.

Снимите кожух вентилятора с электровентиляторами.

Снимите кожух вентилятора и электровентилятор конденсатора кондиционера.

Снимите радиатор и вентилятор.

Отсоедините разъем электронного блока электровентилятора.

Снимите электродвигатель вентилятора.

Снимите кожух вентилятора.

Отсоединение верхнего/нижнего шланга радиатора

Снятие и установка радиатора системы охлаждения

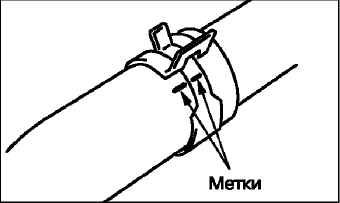

Нанесите метки спаренности на шланг радиатора и хомут.

Снимите шланги радиатора.

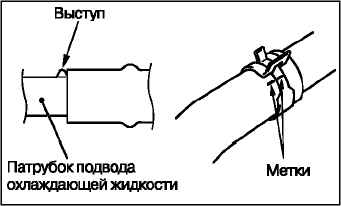

Подсоединение верхнего/нижнего шланга радиатора

Наденьте нижний шланг радиатора до упора в уступ подводящего патрубка.

Наденьте верхний шланг радиатора до упора в уступ на отводящем патрубке.

Совместите метки спаренности на шлангах радиатора и на хомуте.

Затяните хомут.
