2.3.4. Проверка электронного блока электровентилятора

Отсоедините разъем электронного блока электровентилятора.

Поверните ключ замка зажигания в положение «ON» (ЗАЖИГАНИЕ).

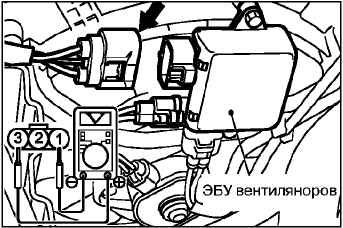

Измерьте напряжение между выводами «1» и «3» отсоединенного разъема.

Номинальное значение: напряжение бортовой сети

Подсоедините разъем электронного блока электровентилятора и отсоедините разъем электровентилятора (левого).

Выключите кондиционер и запустите двигатель.

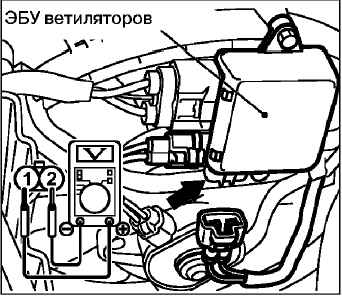

Измерьте напряжение между выводами «1» и «2» отсоединенного разъема (на электронном блоке электровентилятора).

Номинальное значение: 1 В или менее.

ПРИМЕЧАНИЕ Не касайтесь электровентилятора, который может начать работать.

Включите кондиционер.

Измерьте напряжение между выводами «1» и «2» отсоединенного разъема (на электронном блоке электровентилятора) во время работы электровентилятора (правого). Напряжение должно изменяться в соответствии с приведенными ниже значениями.

Номинальное значение: 1,1В или менее; 8,2 ±0,7 В.

Напряжение бортовой сети ±2,6 В.

Если напряжение на разъеме не изменяется в соответствии с этими значениями, следует заменить электронный блок электровентилятора.
