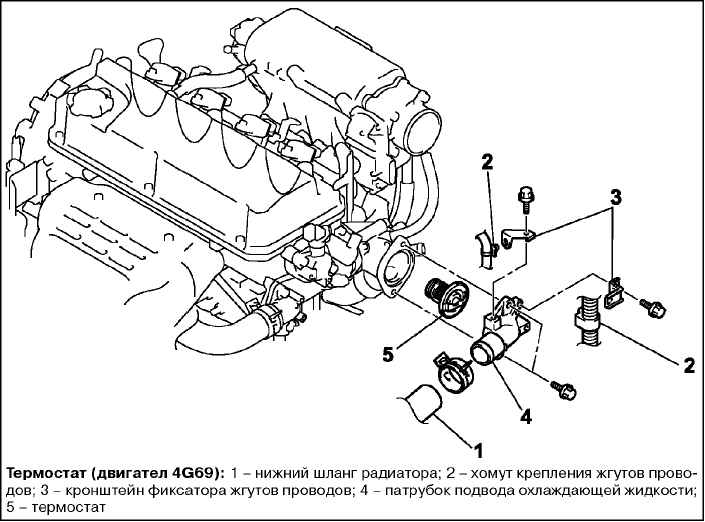

2.3.6. Снятие и установка термостата

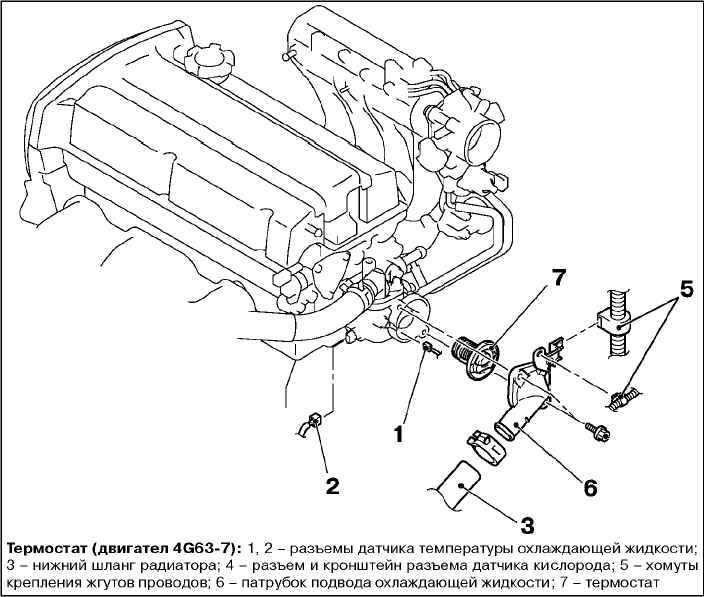

Отсоедините разъем датчика температуры охлаждающей жидкости.

Отсоедините разъем датчика температуры охлаждающей жидкости.

Отсоедините нижний шланг радиатора.

Снимите разъем и кронштейн разъема датчика кислорода

Отсоедините хомуты крепления жгутов проводов.

Снимите патрубок подвода охлаждающей жидкости.

Снимите термостат.

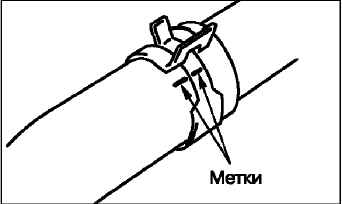

Нанесите метки спаренности на нижний шланг радиатора и хомут.

Снимите нижний шланг радиатора.

ВНИМАНИ Убедитесь в отсутствии следов масла на резиновом уплотнении термостата. Не сминайте и не царапайте резиновое уплотнение термостата во время монтажа.

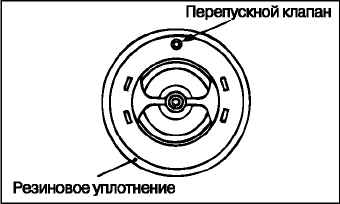

Установите термостат так, чтобы перепускной клапан был расположен вертикально.

Не сминайте и не царапайте резиновое уплотнение термостата во время монтажа.

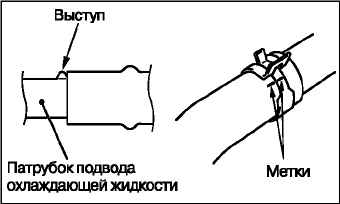

Наденьте нижний шланг радиатора до упора в уступ подводящего патрубка.

Совместите метки спаренности на нижнем шланге радиатора и хомуте.

Затяните хомут.

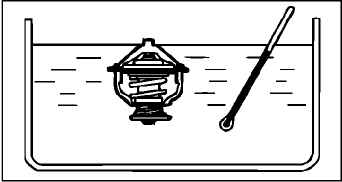

Поместите термостат в воду.

Нагревайте емкость, постоянно помешивая воду.

Зарегистрируйте температуру открытия основного клапана термостата.

Номинальное значение: 82 ±1,5 °C.

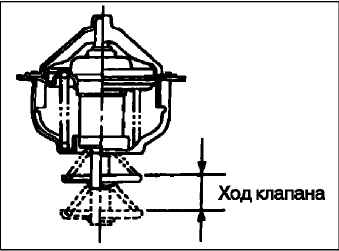

При температуре полного открытия клапана убедитесь в том, что его ход находится в установленном диапазоне.

ПРИМЕЧАНИЕ Для измерения полного хода клапана измерьте высоту клапана, когда он находится в полностью закрытом положении.

Затем измерьте его высоту при полном открытии и отнимите значение высоты при полностью закрытом клапане.

Номинальное значение: 95 °С.

Ход клапана: 8,5 мм или более.
