2.2. Снятие и установка двигателя в сборе

Снятие

Снятие, проверка и установка масляного поддона (модели 2WD)

Снятие, проверка и установка масляного поддона (модели 4WD)

Замена ремня привода ГРМ и ремня привода балансирного механизма (4G64,4G69)

Замена ремня привода ГРМ и ремня привода балансирного механизма (4G63)

Снятие и установка сальников распределительных валов (4G63)

Снятие и установка переднего и заднего сальников коленчатого вала (4G63)

Снятие и установка головки блока цилиндров (4G64, 4G69)

Снятие и установка головки блока цилиндров (4G63)

Снятие, проверка и установка распределительного механизма

Снятие и разборка шатунно-поршневой группы

Сборка и установка шатунно-поршневой группы

Блок цилиндров, коленчатый вал и маховик

Блок цилиндров

Сборка компонентов блока цилиндров

ПРИМЕЧАНИЕ

Двигатель в целом можно разделить на две части: остов и вспомогательные системы. К остову двигателя относятся элементы, которые непосредственно участвуют в процессе выработки мощности.

ПРИМЕЧАНИЕ

Звездочкой (*) на рисунках отмечены элементы крепления, которые затягиваются предварительно и не полностью, окончательную затяжку производят только после того, как двигатель опущен на опоры.

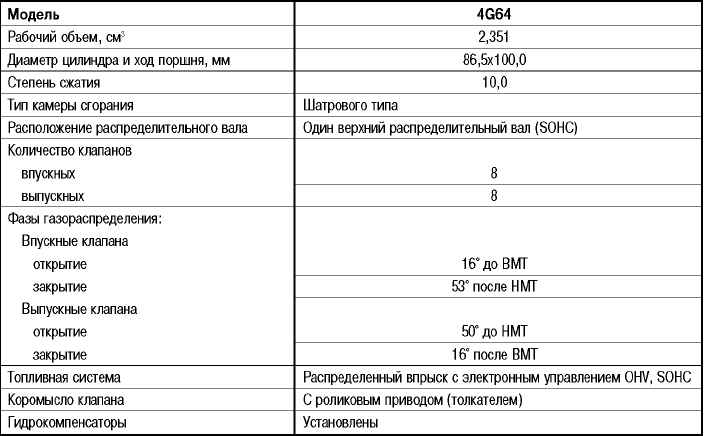

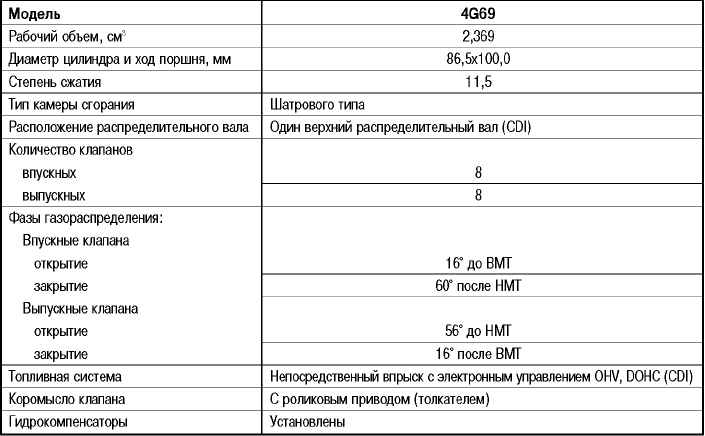

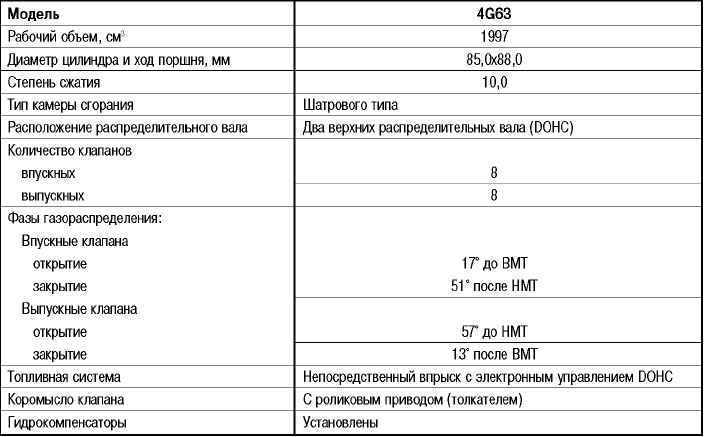

Технические характеристики
