5.9. Замена электромотора привода вентилятора отопителя

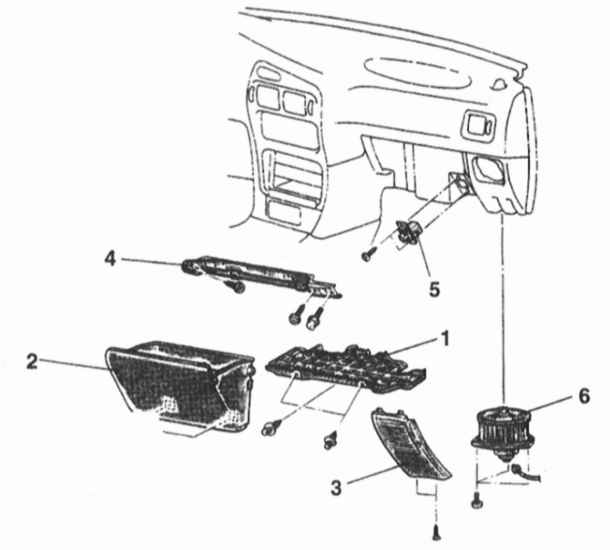

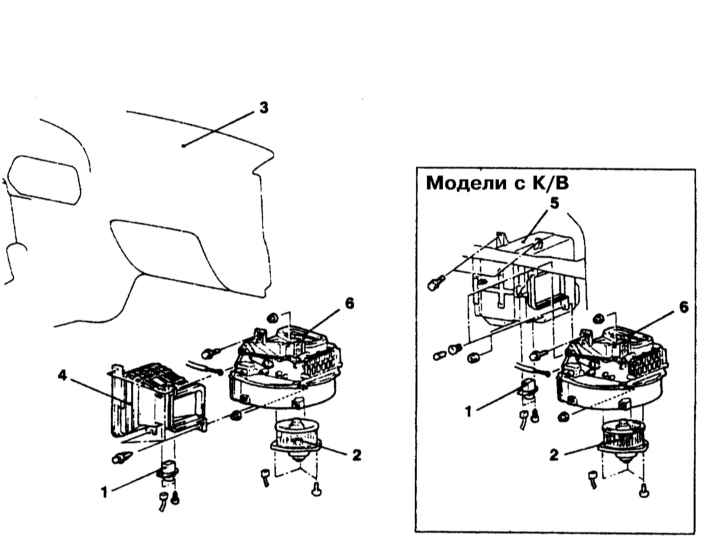

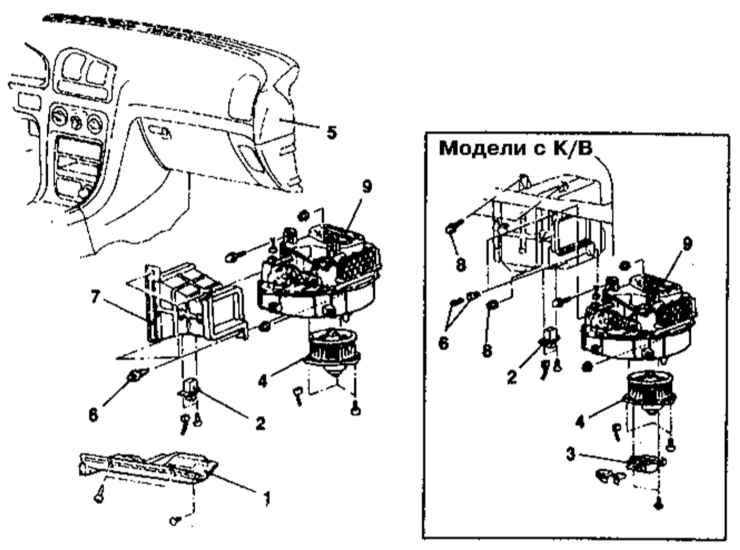

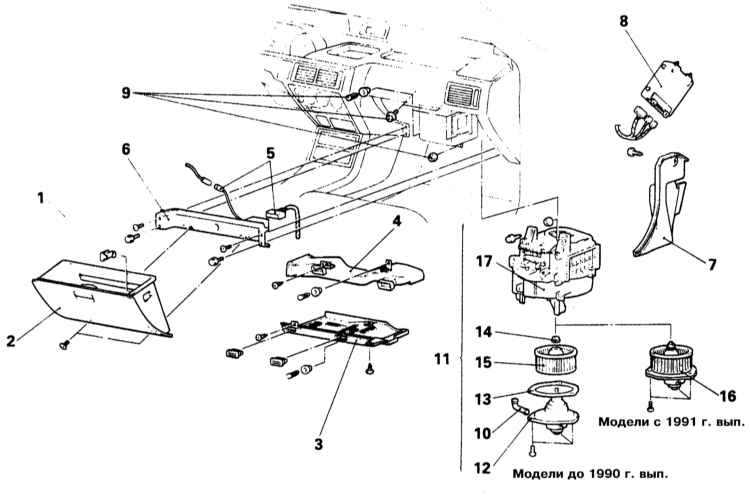

1. Детали установки вентилятора отопителя на моделях Mirage показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Снимите правую секцию нижней отделки панели приборов (см. Главу Кузов).
4. Снимите сборку вещевого ящика и ее монтажную раму (см. Главу Кузов).
5. Отсоедините электропроводку от приводного мотора вентилятора отопителя.
6. Отсоедините и снимите резистивную сборку.
7. Отсоедините вентиляционную трубку приводного электромотора.
8. Выверните крепежные болты и снимите блоку приводного мотора. В случае необходимости замените крыльчатку вентилятора.

1. Установите сборку приводного электромотора на свое штатное место и вверните крепежные болты.
2. Подсоедините к мотору электропроводку.
3. Подсоедините вентиляционную трубку.

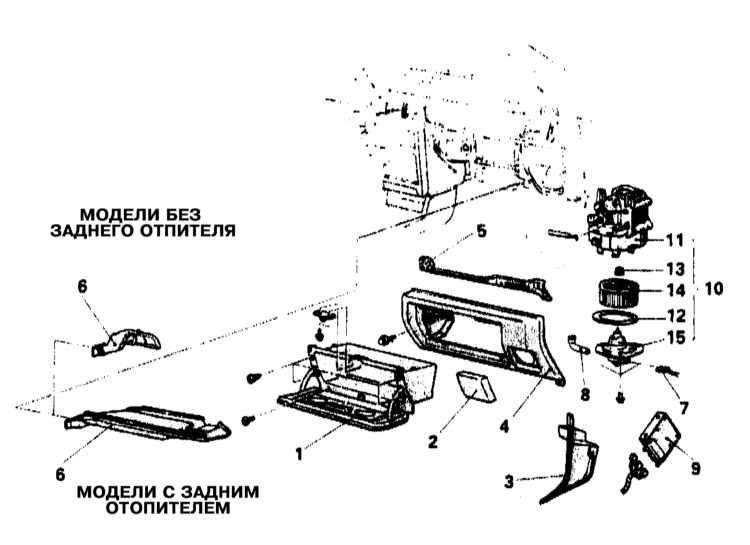

1. Детали установки вентилятора отопителя на моделях Galant 1990 ÷ 1993 г.г. вып. показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Снимите фиксатор вещевого ящика.
4. До упора откройте крышку вещевого ящика и выверните нижние винты крепления сборки. Снимите вещевой ящик.
5. Снимите правую секцию нижней отделки панели приборов (см. Главу Кузов).

Обратите внимание, что некоторые из крепежных винтов закрыты декоративными крышками, которые предварительно необходимо снять.

6. Снимите рукав подачи воздуха в ножной колодец переднего пассажира.
7. Рассоедините 10-контактный разъем на задней стороне монтажной рамы вещевого ящика. Отсоедините электропроводку от датчика-выключателя подсветки ящика (также установлен на монтажной раме).
8. Выверните четыре крепежных болта и снимите монтажную раму вещевого ящика.
9. Отсоедините небольшой воздушный шланг, идущий от электромотора вентилятора к кожуху вентилятора.
10. Отсоедините электропроводку от приводного мотора.
11. Выверните три крепежных болта и снимите сборку вентилятора с кожуха. В случае необходимости отдайте гайку и снимите крыльчатку.

1. Внимательно осмотрите кожух изнутри, удалив из него мусор и посторонние предметы, способные помещать вращению крыльчатки.
2. Оцените состояние уплотнительной прокладки, в случае необходимости произведите замену.
3. Установите вентилятор отопителя на свое штатное место. Вверните и затяните крепежные болты.
4. Подсоедините к приводному мотору вентиляционный шланг и электропроводку.
5. Установите монтажную раму вещевого ящика и подсоедините к ней оба электрических разъема (10-контактный и 1-контактный).
6. Установите воздуховод.
7. Установите секцию нижней отделки панели приборов, - проследите за правильностью установки и надежностью защелкивания всех фиксаторов.
8. Установите вещевой ящик с упорным фиксатором.
9. Подсоедините отрицательный провод к батарее.

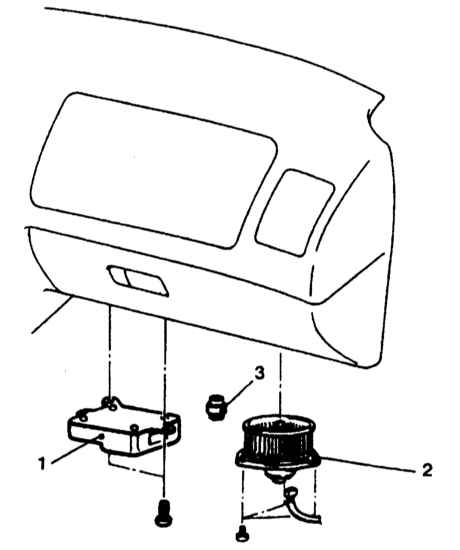

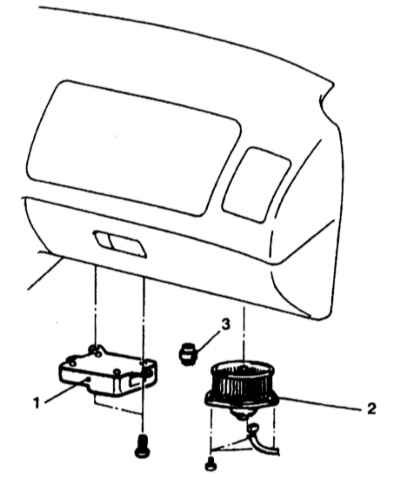

1. Детали установки вентилятора отопителя на моделях Galant 1994 ÷ 2000 г.г. вып. показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Выверните три крепежных винта и снимите нижнюю секцию отделки панели приборов (см. Главу Кузов).
4. На моделях, оборудованных системой кондиционирования воздуха снимите модуль компрессора.
5. Отсоедините электропроводку от электромотора привода вентилятора отопителя.
6. Выверните три крепежных винта и снимите вентиляторную сборку с кожуха.

1. Внимательно осмотрите кожух изнутри, удалив из него мусор и посторонние предметы, способные помещать вращению крыльчатки.
2. Установите вентилятор отопителя на свое штатное место. Вверните и затяните крепежные болты.
3. Подсоедините к приводному мотору электропроводку.
4. При соответствующей комплектации автомобиля установите модуль компрессора К/В.
5. Установите секцию нижней отделки панели приборов, - проследите за правильностью установки и надежностью защелкивания всех фиксаторов.
6. Подсоедините отрицательный провод к батарее.

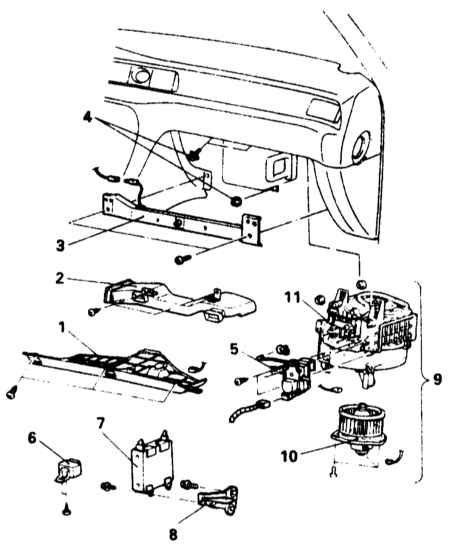

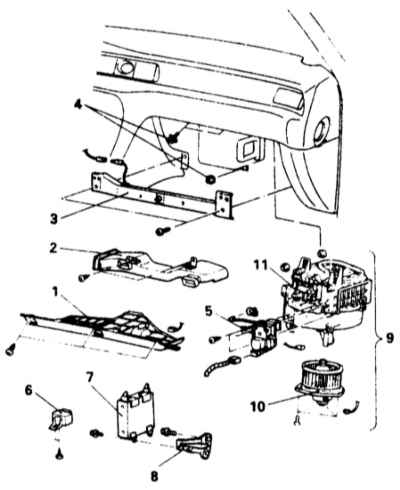

1. Детали установки вентилятора отопителя на моделях Diamante показаны на иллюстрациях.
2. Отключите подушки безопасности (см. Главу Бортовое электрооборудование).
3. Снимите правую секцию нижней отделки панели приборов и рукав воздуховода.
4. Снимите ударник замка вещевого ящика, сборку вещевого ящика и его наружный кожух. Выверните расположенный под сборкой винт.
5. Отдайте крепеж кожуха испарителя.
6. Снимите сборку мотора переключения режима циркуляции.
7. Снимите РСМ, опорный кронштейн и реле управления MFI.
8. Снимите правый нижний кронштейн панели приборов.
9. Отсоедините от вентиляторной сборки литой шланг.
10. Снимите сборку вентилятора.
11. В случае необходимости отдайте крепежную гайку и снимите крыльчатку.

1. Проверьте вал приводного насоса на наличие признаков изгиба. Оцените состояние уплотнительной прокладки. Тщательно очистите все детали сборки, продуйте воздуховод.
2. Закрепите крыльчатку вентилятора на валу приводного насоса.
3. Установите сборку на свое штатное место.
4. Подсоедините к мотору литой шланг и электропроводку.
5. Вверните болт крепления кожуха испарителя.
6. Установите правый нижний кронштейн панели приборов.
7. Установите РСМ, опорный кронштейн и реле управления MFI.
8. Установите сборку демпферного мотора переключения режима циркуляции.
9. Вверните расположенный под сборкой вещевого ящика винт, затем установите вещевой ящик, - действуйте в порядке, обратном порядку демонтажа компонентов.
10. Установите нижнюю секцию отделки панели приборов/рукав воздуховода.
11. Подсоедините отрицательный провод к батарее. Проверьте исправность функционирования автоматической системы кондиционирования воздуха (климат-контроль).
